PLC فتک FATEK | معرفی سری‌ها و نحوه پلاک‌خوانی

شرکت FATEK تایوان از سال 1992 در حوزه اتوماسیون صنعتی فعالیت می‌کند و یکی از تولیدکنندگان تجهیزات کنترل صنعتی از جمله PLC و HMI با برند فتک است.

PLCهای فتک در خانواده‌های مختلفی از جمله B1 / B1Z و FBS عرضه شده‌اند و برای برنامه‌نویسی و پیکربندی آنها از نرم‌افزار WinProLadder استفاده می‌شود.

PLCهای FATEK در پروژه‌های مختلف اتوماسیون صنعتی، ماشین‌آلات، خطوط تولید و سیستم‌های کنترل مورد استفاده قرار می‌گیرند و بسته به مدل، قابلیت‌های مختلفی در زمینه ورودی و خروجی، ارتباطات، کنترل حرکت و توسعه سخت‌افزار ارائه می‌دهند.

نحوه پلاک‌خوانی PLC FATEK

یکی از موارد مهم هنگام انتخاب PLC فتک، شناخت ساختار کد مدل آن است. حروف و اعداد موجود در کد PLC می‌توانند اطلاعاتی درباره تعداد I/O، نوع خروجی، نوع ارتباط، ولتاژ تغذیه و برخی امکانات داخلی CPU ارائه دهند.

برای انتخاب دقیق PLC باید کد کامل مدل را بررسی کرد، زیرا ساختار مدل‌ها و امکانات آنها ممکن است با توجه به خانواده PLC متفاوت باشد.

قسمت مدل مفهوم توضیح
عدد اول تعداد I/O تعداد ورودی و خروجی‌های دیجیتال CPU را مشخص می‌کند. تعداد دقیق ورودی و خروجی به مدل PLC بستگی دارد.
R Relay Output خروجی رله‌ای
T Transistor Output خروجی ترانزیستوری
J Triac Output خروجی ترایاکی
2 RS232 وجود رابط سریال RS232 طبق ساختار مدل
U USB وجود رابط USB طبق ساختار مدل
D12 DC 12V مدل دارای تغذیه DC با ولتاژ 12 ولت
D24 DC 24V مدل دارای تغذیه DC با ولتاژ 24 ولت
AC AC Supply مدل دارای تغذیه AC مطابق مشخصات همان CPU
C RTC وجود ساعت داخلی Real Time Clock در مدل مربوطه
نکته مهم در پلاک‌خوانی FATEK

ساختار کد مدل باید به‌صورت کامل بررسی شود و نباید تنها بر اساس یک حرف یا عدد درباره مشخصات PLC تصمیم گرفت. برای اطمینان از نوع خروجی، ولتاژ تغذیه، پورت‌های ارتباطی، RTC و تعداد دقیق I/O، مشخصات فنی همان مدل را بررسی کنید.

PLC سری FBS فتک

سری FBS یکی از خانواده‌های مهم PLC شرکت FATEK است که برای کاربردهای مختلف اتوماسیون صنعتی طراحی شده است.

این خانواده در رده‌های مختلفی عرضه شده و با توجه به مدل CPU، امکاناتی مانند ورودی و خروجی‌های دیجیتال، قابلیت‌های آنالوگ، ارتباطات صنعتی، کنترل حرکت و پردازش سریع را در اختیار کاربر قرار می‌دهد.

ساختار توسعه‌پذیر FBS باعث می‌شود بتوان سیستم کنترل را با استفاده از ماژول‌های جانبی متناسب با نیاز پروژه گسترش داد.

دسته‌بندی CPUهای سری FBS
MA
اقتصادی

سری MA برای کاربردهای اقتصادی و پروژه‌هایی که به امکانات پایه PLC نیاز دارند مناسب است.

MB
پیشرفته

سری MB امکانات بیشتری نسبت به سری MA ارائه می‌دهد و برای پروژه‌های کنترل صنعتی با نیازهای بالاتر مورد استفاده قرار می‌گیرد.

MC
سرعت بالا

سری MC برای کاربردهای سریع‌تر و پروژه‌هایی که به پردازش سریع و قابلیت‌های کنترل حرکتی نیاز دارند طراحی شده است.

قابلیت توسعه PLCهای FBS

PLCهای سری FBS در مدل‌های مختلف CPU ارائه شده‌اند و امکان توسعه سیستم با ماژول‌های جانبی را فراهم می‌کنند.

بسته به مدل CPU و ساختار سیستم، می‌توان از ماژول‌های دیجیتال و آنالوگ برای افزایش ظرفیت ورودی و خروجی استفاده کرد.

این قابلیت باعث می‌شود PLC متناسب با نیاز پروژه انتخاب شده و در صورت نیاز، سیستم کنترل در آینده توسعه پیدا کند.

امکانات مهم PLCهای سری FBS
  • پشتیبانی از ورودی و خروجی‌های دیجیتال
  • امکان استفاده از ماژول‌های توسعه دیجیتال
  • امکان استفاده از ماژول‌های آنالوگ
  • پشتیبانی از ارتباطات صنعتی در مدل‌های مختلف
  • امکان استفاده از قابلیت‌های کنترل حرکت در مدل‌های دارای این قابلیت
  • وجود امکانات پردازشی متفاوت با توجه به مدل CPU
  • امکان استفاده از ساعت داخلی RTC در مدل‌های دارای این قابلیت
  • پشتیبانی از برنامه‌نویسی توسط نرم‌افزار WinProLadder
ظرفیت و توسعه ورودی و خروجی

یکی از مزیت‌های خانواده FBS، امکان توسعه سیستم کنترل با استفاده از ماژول‌های مختلف است.

ظرفیت نهایی ورودی و خروجی دیجیتال و آنالوگ به مدل CPU، نوع ماژول‌های توسعه و ساختار سیستم بستگی دارد.

در برخی پیکربندی‌های سری FBS می‌توان ظرفیت سیستم را تا تعداد بالایی از نقاط دیجیتال و کانال‌های آنالوگ توسعه داد.

تعداد تایمرها، شمارنده‌ها، پورت‌های ارتباطی و قابلیت‌های سرعت بالا نیز بر اساس مدل CPU متفاوت است.

پارامترهای مهم هنگام انتخاب PLC FATEK
پارامتر موارد قابل بررسی
تعداد ورودی و خروجی تعداد I/O داخلی CPU و ظرفیت توسعه
نوع خروجی Relay / Transistor / Triac
ورودی و خروجی سرعت بالا تعداد کانال‌ها و حداکثر فرکانس قابل پشتیبانی طبق مشخصات مدل
RTC وجود یا عدم وجود Real Time Clock داخلی
پورت‌های ارتباطی بررسی نوع و تعداد پورت‌های ارتباطی مانند Serial و USB طبق مدل
ماژول‌های توسعه تعداد و نوع ماژول‌های دیجیتال و آنالوگ قابل اتصال
کنترل حرکت بررسی قابلیت‌های Positioning و Motion در مدل‌های پشتیبانی‌کننده
نرم‌افزار برنامه‌نویسی WinProLadder
نرم‌افزار برنامه‌نویسی PLC FATEK

برای برنامه‌نویسی و پیکربندی PLCهای FATEK از WinProLadder استفاده می‌شود.

این نرم‌افزار محیط لازم برای طراحی برنامه Ladder، تنظیمات PLC، مانیتورینگ آنلاین، عیب‌یابی و مدیریت پروژه‌های PLC فتک را فراهم می‌کند.

آشنایی با ساختار حافظه، رجیسترها، ورودی و خروجی‌ها و امکانات CPU در کنار شناخت WinProLadder به برنامه‌نویس کمک می‌کند پروژه‌های FATEK را سریع‌تر و دقیق‌تر توسعه و عیب‌یابی کند.

جمع‌بندی PLCهای FATEK

PLCهای FATEK در خانواده‌های مختلفی برای کاربردهای اتوماسیون صنعتی عرضه شده‌اند و سری FBS یکی از خانواده‌های مهم این برند محسوب می‌شود.

هنگام انتخاب PLC فتک باید علاوه بر تعداد ورودی و خروجی، نوع خروجی، ولتاژ تغذیه، پورت‌های ارتباطی، RTC، قابلیت‌های سرعت بالا، امکان توسعه و قابلیت‌های کنترل حرکت را نیز بررسی کرد.

انتخاب صحیح CPU و ماژول‌های توسعه باعث می‌شود سیستم کنترل متناسب با نیاز واقعی پروژه طراحی شده و از هزینه‌های اضافی در آینده جلوگیری شود.

نمایندگی فتک | برق موشن

برق موشن در زمینه تأمین تجهیزات اتوماسیون صنعتی و محصولات FATEK فعالیت می‌کند و آماده ارائه تجهیزات PLC، HMI، ماژول‌های توسعه و تجهیزات مرتبط با سیستم‌های کنترل صنعتی است.

انتخاب CPU مناسب، انتخاب ماژول‌های دیجیتال و آنالوگ، بررسی پورت‌های ارتباطی و انتخاب PLC متناسب با نیاز پروژه از جمله مواردی است که پیش از خرید تجهیزات باید مورد بررسی قرار گیرد.

همچنین خدمات مرتبط با PLC فتک شامل برنامه‌نویسی، طراحی سیستم کنترل، راه‌اندازی، عیب‌یابی و پشتیبانی فنی پروژه‌های اتوماسیون صنعتی توسط برق موشن ارائه می‌شود.

اگر برای خرید PLC فتک، انتخاب مدل مناسب یا اجرای پروژه اتوماسیون صنعتی نیاز به مشاوره دارید، می‌توانید با کارشناسان برق موشن در ارتباط باشید.

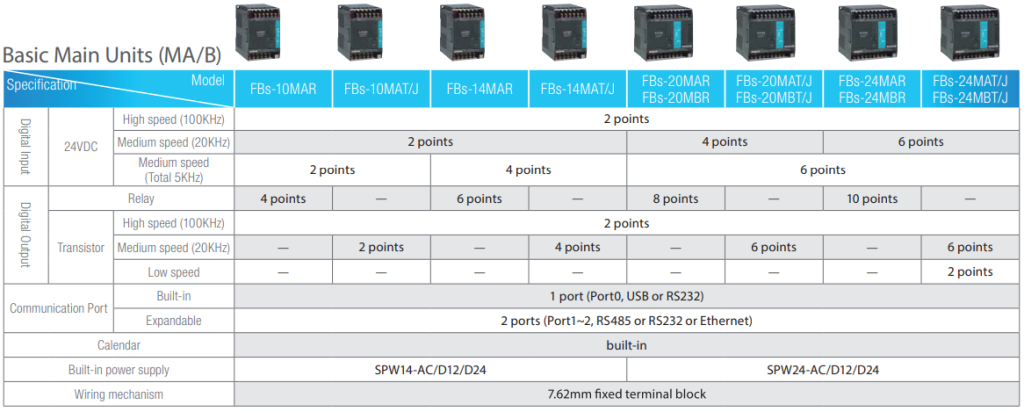

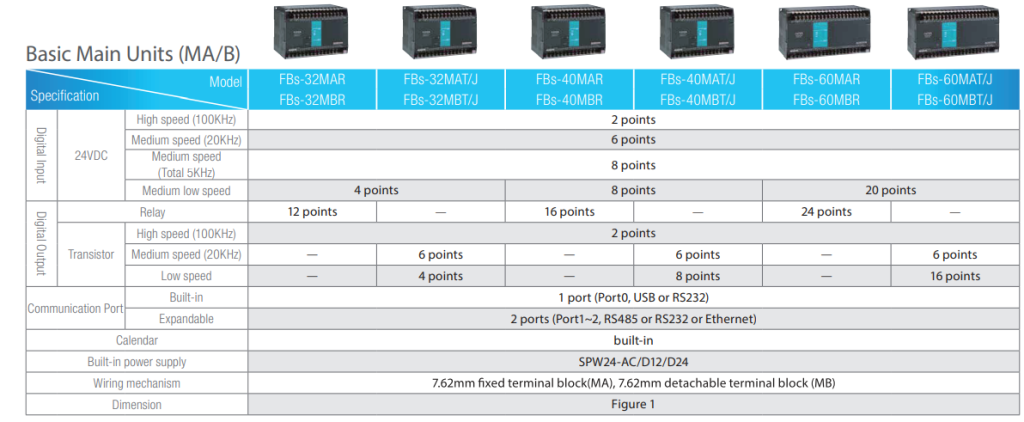

FBS
FBS
FBS
FBS
PLC سری B1 و B1Z فتک | معرفی، امکانات و قابلیت‌ها

PLC سری B1 / B1Z از خانواده PLCهای کامپکت شرکت FATEK است که با ابعاد کوچک، امکانات مناسب و هزینه اقتصادی برای طیف گسترده‌ای از پروژه‌های اتوماسیون صنعتی طراحی شده‌اند.

این PLCها برای کاربردهایی مانند ماشین‌آلات کوچک، تابلوهای کنترل، پمپ‌ها، کمپرسورها، خطوط بسته‌بندی و پروژه‌های اتوماسیون سبک تا متوسط گزینه مناسبی هستند.

سری B1Z برای کاربردهای کوچک و فشرده طراحی شده و در مقایسه با سری B1، امکانات توسعه سخت‌افزاری محدودتری دارد.

سری B1 علاوه بر CPU کامپکت، امکان توسعه با ماژول‌های جانبی را نیز در مدل‌های مربوطه فراهم می‌کند و می‌توان امکاناتی مانند ورودی و خروجی اضافی، ارتباطات و برخی قابلیت‌های کنترلی را به سیستم اضافه کرد.

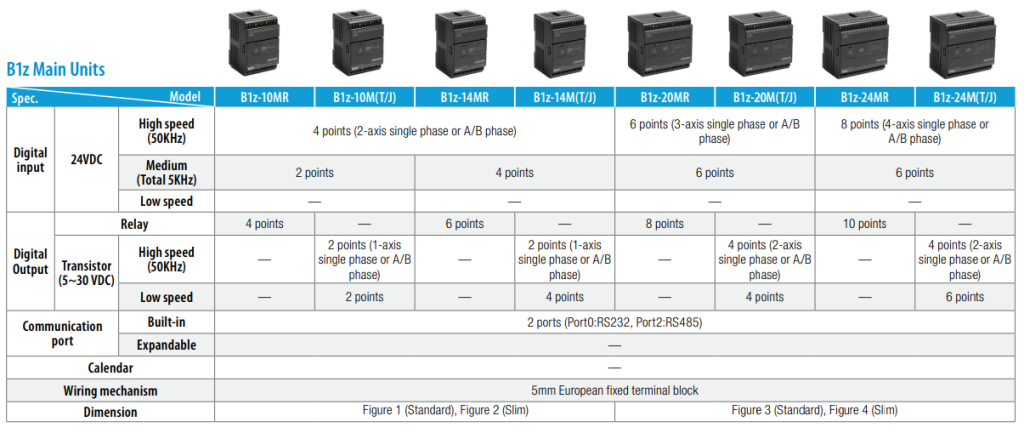

تفاوت PLC سری B1 و B1Z
ویژگی B1 B1Z
ساختار Micro PLC Micro PLC کامپکت
توسعه‌پذیری قابل توسعه در مدل‌های مربوطه مناسب کاربردهای بدون نیاز به توسعه
ارتباطات بسته به مدل بسته به مدل، از جمله پورت‌های سریال
کاربرد ماشین‌آلات و سیستم‌های قابل توسعه پروژه‌های کوچک و فشرده
مزایای اصلی PLC سری B1
۱

طراحی کامپکت

طراحی Micro PLC با ابعاد کوچک باعث می‌شود فضای کمی داخل تابلو اشغال شود و نصب آن در تابلوهای کنترل ساده‌تر باشد.

۲

توسعه‌پذیری

در مدل‌های قابل توسعه می‌توان با استفاده از ماژول‌های جانبی، ظرفیت و امکانات PLC را متناسب با نیاز پروژه افزایش داد.

۳

پردازش سریع

سری B1 برای اجرای سریع برنامه‌های کنترلی طراحی شده و زمان اجرای دستورها در مدل‌های مختلف آن متفاوت است.

۴

ورودی و خروجی سرعت بالا

برخی مدل‌ها دارای ورودی و خروجی‌های High Speed هستند که برای کاربردهایی مانند شمارش پالس، انکودر و کنترل موقعیت مورد استفاده قرار می‌گیرند.

۵

محاسبات عددی و اعشاری

بسته به مدل و دستورهای پشتیبانی‌شده، امکان انجام محاسبات ریاضی و پردازش داده‌های عددی از جمله محاسبات اعشاری وجود دارد.

۶

WinProLadder

برنامه‌نویسی PLCهای این خانواده با نرم‌افزار WinProLadder انجام می‌شود که محیط برنامه‌نویسی Ladder و امکانات مانیتورینگ و عیب‌یابی را فراهم می‌کند.

امکانات ارتباطی PLC سری B1

امکانات ارتباطی سری B1 با توجه به مدل CPU متفاوت است و هنگام انتخاب PLC باید نوع و تعداد پورت‌های مورد نیاز پروژه بررسی شود.

  • RS232: در برخی مدل‌ها به صورت داخلی در دسترس است.
  • RS485: امکان استفاده از ارتباط سریال RS485 در مدل‌ها یا تجهیزات توسعه مربوطه.
  • Modbus RTU: امکان استفاده از ارتباط Modbus در پیکربندی‌های پشتیبانی‌شده.
  • Ethernet: در برخی پیکربندی‌ها امکان اضافه کردن ارتباط اترنت توسط ماژول مربوطه وجود دارد.
امکانات کنترلی PLC سری B1
  • شمارنده‌های سرعت بالا (High Speed Counter)
  • ورودی و خروجی‌های سرعت بالا در مدل‌های پشتیبانی‌کننده
  • قابلیت‌های کنترل موقعیت (Position Control)
  • قابلیت‌های NC Positioning در مدل‌های مربوطه
  • پشتیبانی از کنترل موتورهای پله‌ای در مدل‌های دارای قابلیت Motion
  • وقفه‌های سخت‌افزاری (Hardware Interrupt)
  • ساعت داخلی RTC در مدل‌های دارای این قابلیت
ماژول‌های قابل اتصال به PLC سری B1

یکی از مزیت‌های مهم سری B1 امکان توسعه سیستم در مدل‌های پشتیبانی‌کننده است. بسته به نوع CPU می‌توان ماژول‌های مختلفی را برای افزایش قابلیت‌های PLC به سیستم اضافه کرد.

  • ماژول ورودی آنالوگ 0-10V
  • ماژول ورودی آنالوگ 4-20mA
  • ماژول خروجی آنالوگ
  • ماژول‌های ترموکوپل Thermocouple
  • ماژول RTD برای سنسورهایی مانند PT100
  • ماژول‌های ارتباطی RS485
  • ماژول‌های ارتباطی Ethernet در مدل‌های پشتیبانی‌کننده
  • ماژول‌های توسعه ورودی و خروجی دیجیتال
کاربردهای PLC FATEK B1

به دلیل ابعاد کوچک و امکانات مناسب، PLC سری B1 در بسیاری از پروژه‌های اتوماسیون صنعتی مورد استفاده قرار می‌گیرد.

  • ماشین‌آلات صنعتی کوچک
  • تابلوهای کنترل
  • سیستم‌های کنترل پمپ
  • کمپرسورها
  • خطوط بسته‌بندی
  • سیستم‌های شمارش و کنترل قطعات
  • سیستم‌های دارای انکودر
  • پروژه‌های کنترل موقعیت
  • پروژه‌های اتوماسیون سبک و متوسط
پارامترهای مهم هنگام انتخاب PLC سری B1
پارامتر موارد قابل بررسی
تعداد I/O تعداد ورودی و خروجی داخلی CPU و ظرفیت توسعه
نوع خروجی Relay یا Transistor بر اساس مدل
High Speed تعداد کانال‌های سرعت بالا و حداکثر فرکانس قابل پشتیبانی طبق مدل
ارتباطات RS232، RS485 و Ethernet بر اساس مدل و ماژول‌های قابل استفاده
RTC وجود یا عدم وجود ساعت داخلی
آنالوگ امکان استفاده از ورودی و خروجی آنالوگ و نوع سیگنال پشتیبانی‌شده
کنترل حرکت بررسی قابلیت Positioning و Motion در مدل مورد نظر
نرم‌افزار WinProLadder
نکته مهم هنگام انتخاب B1 یا B1Z

امکاناتی مانند تعداد دقیق I/O، نوع خروجی، تعداد و فرکانس ورودی‌های سرعت بالا، نوع پورت ارتباطی، وجود RTC و قابلیت‌های Position Control به مدل دقیق PLC بستگی دارد.

بنابراین قبل از خرید، کد کامل PLC و دیتاشیت همان مدل را بررسی کنید تا CPU دقیقاً مطابق نیاز پروژه انتخاب شود.

PLC FATEK B1 | انتخاب اقتصادی برای اتوماسیون صنعتی

سری FATEK B1 با طراحی کامپکت، امکانات کنترلی مناسب و قابلیت توسعه در مدل‌های مربوطه، گزینه‌ای کاربردی برای بسیاری از پروژه‌های اتوماسیون صنعتی محسوب می‌شود.

سری B1Z نیز برای پروژه‌های کوچک‌تر و فشرده که به ساختار ساده‌تر و ابعاد کم نیاز دارند، گزینه مناسبی است.

انتخاب بین B1 و B1Z باید بر اساس تعداد I/O، نوع خروجی، نیاز به ماژول توسعه، ارتباطات صنعتی، قابلیت‌های سرعت بالا و نیاز پروژه به کنترل حرکت انجام شود.

برای مشاهده اطلاعات دقیق هر مدل، مشخصات فنی، تعداد ورودی و خروجی، پورت‌های ارتباطی و امکانات توسعه باید کد کامل PLC مورد بررسی قرار گیرد.

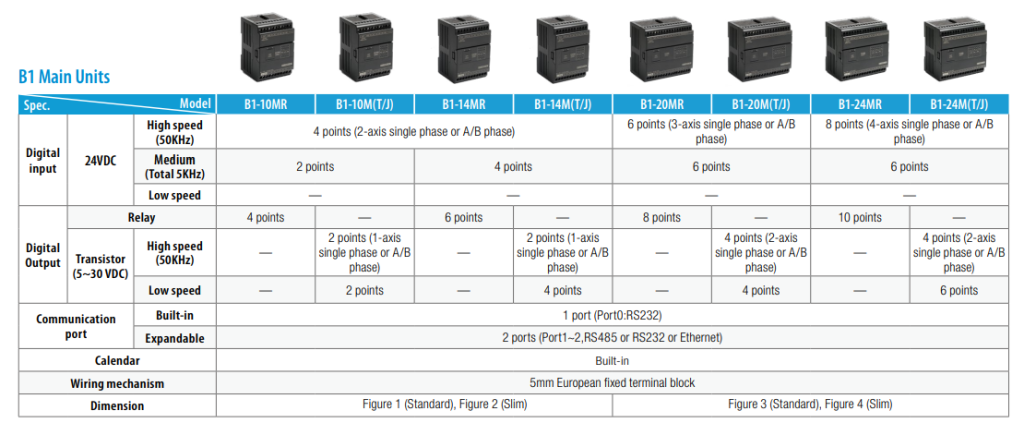

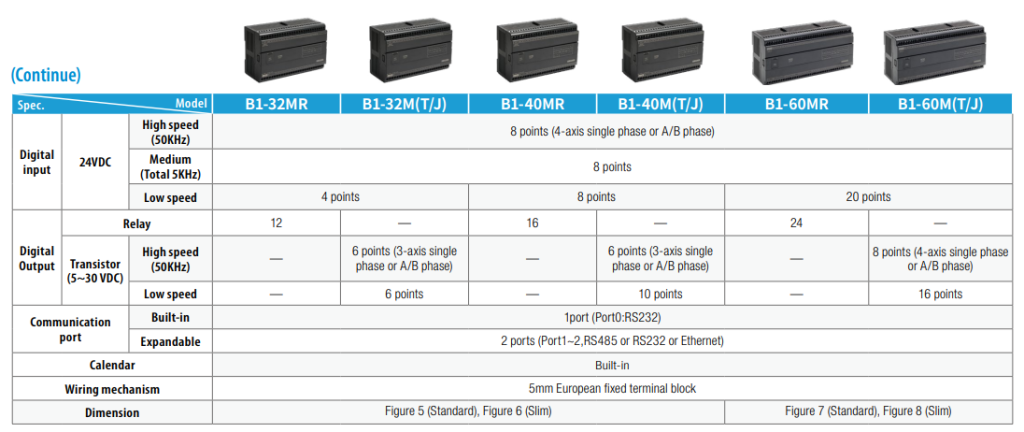

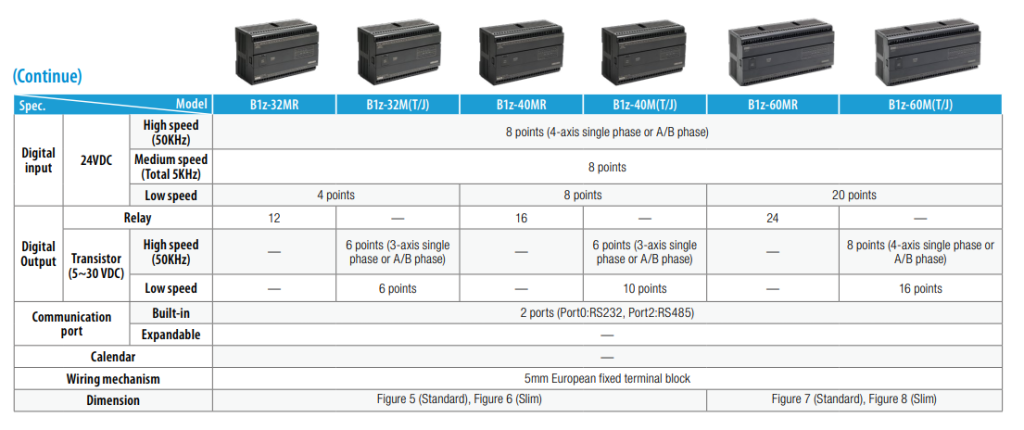

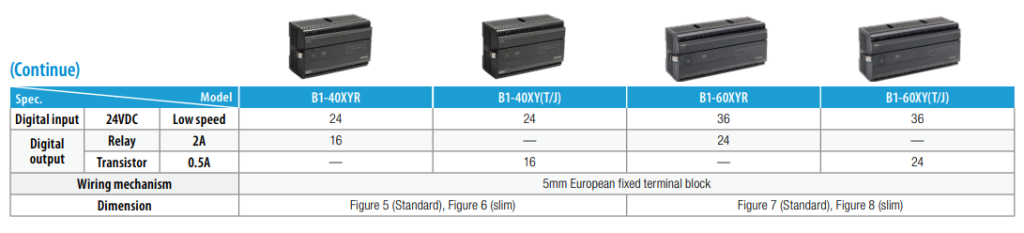

B1/B1Z
B1/B1Z
B1/B1Z
B1/B1Z
B1/B1Z
