معرفی MCCB اشنایدر
MCCB اشنایدر چیست؟ معرفی مدل‌ها، مشخصات، کاربردها و راهنمای انتخاب کلید اتوماتیک اشنایدر
MCCB اشنایدر یکی از تجهیزات مهم حفاظت در سیستم‌های برق صنعتی، تابلوهای برق، تأسیسات تجاری و ماشین‌آلات صنعتی است. کلیدهای اتوماتیک کامپکت اشنایدر برای حفاظت مدار در برابر اضافه‌بار و اتصال کوتاه مورد استفاده قرار می‌گیرند.
اشنایدر الکتریک طیف گسترده‌ای از کلیدهای MCCB را با رنج‌های مختلف جریان، قدرت قطع، تعداد پل، واحد حفاظتی و تجهیزات جانبی تولید می‌کند.
یکی از شناخته‌شده‌ترین خانواده‌های MCCB اشنایدر، سری ComPacT NSX است که برای حفاظت و مدیریت شبکه‌های فشار ضعیف طراحی شده است.
در این مقاله مدل‌های مهم MCCB اشنایدر، تفاوت سری‌ها، واحدهای حفاظتی، مشخصات فنی، تجهیزات جانبی، کاربردها و نکات انتخاب MCCB را بررسی می‌کنیم.
MCCB اشنایدر چیست؟
MCCB مخفف Molded Case Circuit Breaker و به معنی کلید اتوماتیک کامپکت با بدنه قالبی است.
این کلیدها برای حفاظت مدارهای الکتریکی در برابر شرایطی مانند اضافه‌بار و اتصال کوتاه استفاده می‌شوند.
MCCB اشنایدر در مقایسه با کلیدهای مینیاتوری برای جریان‌ها و کاربردهای قدرت بالاتر طراحی شده و در تابلوهای برق صنعتی کاربرد بسیار زیادی دارد.
در یک سیستم توزیع برق، MCCB می‌تواند به‌عنوان کلید ورودی تابلو، کلید خروجی فیدر، حفاظت موتور یا حفاظت یک بخش از شبکه استفاده شود.
- حفاظت مدار در برابر اضافه‌بار
- حفاظت در برابر اتصال کوتاه
- قطع و وصل مدار
- ایجاد امکان ایزولاسیون مدار در مدل‌های مناسب
- حفاظت فیدرهای تابلو برق
- حفاظت تجهیزات صنعتی
- هماهنگی حفاظتی در شبکه برق
- امکان نصب تجهیزات جانبی
- امکان استفاده از واحدهای حفاظتی پیشرفته در مدل‌های مشخص
مدل‌های MCCB اشنایدر
اشنایدر الکتریک برای کاربردهای مختلف، خانواده‌های متفاوتی از کلیدهای اتوماتیک کامپکت را ارائه کرده است.
یکی از مهم‌ترین خانواده‌های فعلی، ComPacT NSX است که در رنج 100 تا 630 آمپر قرار دارد.
در کنار آن، سری ComPacT NSXm برای کاربردهای جریان پایین‌تر طراحی شده و رنج آن از 16 تا 160 آمپر است.
یکی از اصلی‌ترین خانواده‌های MCCB اشنایدر برای حفاظت و مدیریت تأسیسات فشار ضعیف است.
سری کامپکت‌تر اشنایدر برای کاربردهای کوچک‌تر و فضاهای محدود، با رنج جریان 16 تا 160 آمپر.
خانواده‌ای با فریم‌های مختلف که امکان انتخاب واحدهای حفاظتی و تجهیزات جانبی متنوع را فراهم می‌کند.

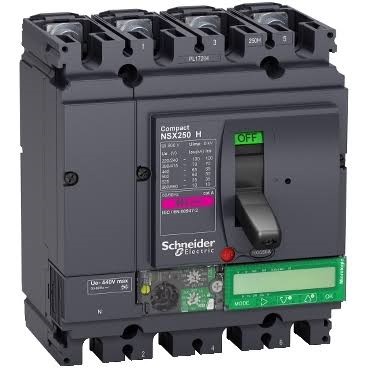

MCCB اشنایدر ComPacT NSX
سری ComPacT NSX یکی از مهم‌ترین خانواده‌های MCCB اشنایدر است.
این خانواده برای حفاظت شبکه‌های فشار ضعیف و کاربردهای مختلف صنعتی و تجاری طراحی شده است.
بر اساس اطلاعات رسمی اشنایدر، ComPacT NSX در رنج 100 تا 630 آمپر عرضه می‌شود و امکان استفاده از واحدهای حفاظتی مختلف از نوع Thermal-Magnetic تا MicroLogic را دارد.
برخی مدل‌های NSX امکان استفاده از حفاظت نشتی زمین و تجهیزات اندازه‌گیری و مانیتورینگ را نیز فراهم می‌کنند.
MCCB اشنایدر NSXm
ComPacT NSXm کوچک‌ترین اندازه فریم در خانواده ComPacT NSX محسوب می‌شود.
این خانواده برای جریان‌های 16 تا 160 آمپر طراحی شده و در مدل‌های 3 پل و 4 پل موجود است.
NSXm برای تابلوهایی که فضای نصب محدود دارند گزینه مناسبی محسوب می‌شود.
بر اساس مشخصات رسمی اشنایدر، این خانواده قابلیت استفاده از حفاظت نشتی زمین داخلی را نیز در مدل‌های مربوطه دارد.
رنج جریان MCCB اشنایدر
یکی از مهم‌ترین موارد هنگام انتخاب MCCB اشنایدر جریان نامی کلید است.
جریان نامی باید متناسب با جریان طراحی مدار، ظرفیت کابل، نوع بار و شرایط نصب انتخاب شود.
انتخاب کلید صرفاً بر اساس توان موتور یا جریان مصرفی صحیح نیست و باید شرایط شبکه و هماهنگی حفاظتی نیز بررسی شود.
| سری | رنج کلی | کاربرد |
|---|---|---|
| ComPacT NSXm | 16 تا 160 A | مدارهای فشار ضعیف و فضاهای محدود |
| ComPacT NSX | 100 تا 630 A | تابلوهای صنعتی و توزیع برق |
| NSX100-250 | تا 250 A | فیدرها و حفاظت تجهیزات |
| NSX400-630 | تا 630 A | فیدرهای قدرت بالاتر |
تعداد پل در MCCB اشنایدر
MCCB اشنایدر بسته به مدل می‌تواند در تعداد پل‌های مختلف ارائه شود.
در سیستم‌های سه‌فاز معمولاً مدل‌های 3 پل یا 4 پل مورد استفاده قرار می‌گیرند.
انتخاب تعداد پل به نوع سیستم توزیع، نیاز به قطع نول و طراحی تابلو بستگی دارد.
در برخی کاربردها استفاده از کلید 4 پل برای کنترل و حفاظت همزمان فازها و نول اهمیت دارد.
قدرت قطع MCCB اشنایدر چیست؟
یکی از مهم‌ترین مشخصات فنی MCCB اشنایدر قدرت قطع اتصال کوتاه است.
پارامترهایی مانند Icu و Ics در انتخاب کلید اهمیت بسیار زیادی دارند.
Icu به قدرت قطع نهایی کلید اشاره دارد و Ics قدرت قطع سرویس یا سطحی از جریان اتصال کوتاه است که کلید طبق استاندارد مربوطه می‌تواند پس از آن همچنان قابل استفاده باشد.
مقدار این پارامترها به مدل کلید و ولتاژ کاری بستگی دارد.
برای انتخاب MCCB اشنایدر نباید فقط جریان نامی را بررسی کرد. جریان اتصال کوتاه احتمالی شبکه، ولتاژ کاری، قدرت قطع، نوع واحد حفاظتی، تعداد پل و شرایط نصب نیز باید بررسی شوند.
واحد حفاظتی MCCB اشنایدر
واحد حفاظتی یا Trip Unit یکی از مهم‌ترین بخش‌های MCCB است.
در محصولات ComPacT NSX اشنایدر می‌توان از واحدهای حفاظتی مختلف استفاده کرد.
بسته به مدل، حفاظت می‌تواند به‌صورت Thermal-Magnetic یا با استفاده از واحدهای الکترونیکی MicroLogic انجام شود.
واحد حفاظتی الکترونیکی امکانات بیشتری برای تنظیم و در مدل‌های مربوطه برای اندازه‌گیری و مانیتورینگ فراهم می‌کند.
MCCB اشنایدر با حفاظت Thermal-Magnetic
در واحدهای Thermal-Magnetic، حفاظت اضافه‌بار و اتصال کوتاه توسط مکانیزم حرارتی و مغناطیسی انجام می‌شود.
بخش حرارتی برای تشخیص اضافه‌بار و بخش مغناطیسی برای عملکرد سریع‌تر در برابر جریان‌های بسیار بالا استفاده می‌شود.
این نوع حفاظت برای بسیاری از کاربردهای استاندارد توزیع برق مناسب است.
MicroLogic در MCCB اشنایدر چیست؟
MicroLogic نام خانواده‌ای از واحدهای حفاظتی الکترونیکی مورد استفاده در برخی کلیدهای ComPacT اشنایدر است.
این واحدها نسبت به حفاظت حرارتی-مغناطیسی امکانات بیشتری برای تنظیم حفاظت ارائه می‌کنند.
بسته به نوع MicroLogic می‌توان امکاناتی مانند حفاظت‌های مختلف، اندازه‌گیری جریان، توان و انرژی و قابلیت‌های ارتباطی را در اختیار داشت.
به همین دلیل هنگام انتخاب MCCB اشنایدر برای تابلوهای هوشمند باید نوع دقیق MicroLogic بررسی شود.
حفاظت اضافه‌بار در MCCB اشنایدر
اضافه‌بار زمانی رخ می‌دهد که جریان مدار برای مدت مشخصی بیشتر از مقدار مجاز شود.
MCCB با استفاده از واحد حفاظتی خود می‌تواند شرایط اضافه‌بار را تشخیص داده و مدار را قطع کند.
تنظیم صحیح حفاظت اضافه‌بار اهمیت زیادی دارد، زیرا تنظیم بیش از حد پایین می‌تواند باعث قطع ناخواسته و تنظیم بیش از حد بالا می‌تواند حفاظت مدار را کاهش دهد.
حفاظت اتصال کوتاه در MCCB اشنایدر
اتصال کوتاه یکی از خطرناک‌ترین شرایط در سیستم‌های برق صنعتی است.
در زمان اتصال کوتاه جریان می‌تواند به مقدار بسیار بالایی برسد.
MCCB اشنایدر با استفاده از مکانیزم حفاظتی خود مدار را در زمان مناسب قطع می‌کند تا از آسیب جدی به کابل‌ها و تجهیزات جلوگیری شود.
تجهیزات جانبی MCCB اشنایدر
یکی از مزایای خانواده ComPacT NSX امکان استفاده از تجهیزات جانبی متنوع است.
این تجهیزات می‌توانند قابلیت کنترل، اعلام وضعیت و حفاظت کلید را افزایش دهند.
- کنتاکت کمکی
- کنتاکت اعلام تریپ
- Shunt Trip یا MX
- Undervoltage Release یا MN
- دسته گردان
- دسته گردان Extended
- تجهیزات اتصال و ترمینال
- تجهیزات قفل مکانیکی
- تجهیزات مربوط به مانیتورینگ
- تجهیزات ارتباطی در مدل‌های پشتیبانی‌شده
Shunt Trip در MCCB اشنایدر
Shunt Trip یا رهاساز شنت برای قطع کردن کلید از طریق یک فرمان الکتریکی استفاده می‌شود.
این تجهیز در پروژه‌هایی که نیاز به قطع اضطراری یا قطع کلید از یک سیستم کنترل خارجی وجود دارد کاربرد زیادی دارد.
ولتاژ بوبین Shunt Trip باید مطابق مدل انتخابی و ولتاژ مدار فرمان باشد.
Undervoltage Release یا MN
رهاساز افت ولتاژ برای کنترل وضعیت کلید بر اساس ولتاژ مدار فرمان استفاده می‌شود.
در کاربردهای خاص، کاهش یا قطع ولتاژ مدار فرمان می‌تواند باعث عملکرد مکانیزم مربوطه شود.
این تجهیز باید بر اساس ولتاژ نامی مناسب و نیاز واقعی تابلو انتخاب شود.
کنتاکت کمکی MCCB اشنایدر
کنتاکت کمکی برای ارسال وضعیت کلید به مدار کنترل استفاده می‌شود.
از این کنتاکت می‌توان برای اعلام وضعیت ON یا OFF کلید به PLC یا سیستم کنترل استفاده کرد.
در تابلوهای اتوماسیون، این قابلیت برای مانیتورینگ وضعیت تجهیزات اهمیت زیادی دارد.
MCCB اشنایدر و حفاظت نشتی زمین
برخی مدل‌ها و پیکربندی‌های ComPacT NSX امکان استفاده از حفاظت Earth Leakage یا نشتی زمین را فراهم می‌کنند.
حفاظت نشتی زمین می‌تواند برای افزایش سطح حفاظت در برخی تأسیسات مورد استفاده قرار گیرد.
نوع حفاظت و نحوه پیاده‌سازی آن باید بر اساس ساختار شبکه و الزامات پروژه انتخاب شود.
MCCB اشنایدر در تابلو برق صنعتی
یکی از مهم‌ترین کاربردهای MCCB اشنایدر در تابلوهای برق صنعتی است.
این کلیدها می‌توانند برای ورودی اصلی، خروجی فیدرها و حفاظت بخش‌های مختلف تابلو مورد استفاده قرار گیرند.
انتخاب صحیح MCCB باعث افزایش ایمنی و قابلیت اطمینان سیستم توزیع برق می‌شود.
MCCB اشنایدر برای حفاظت موتور
در برخی کاربردهای صنعتی، MCCB در بخش ورودی مدار موتور قرار می‌گیرد.
با این حال باید توجه داشت که MCCB به‌تنهایی جایگزین همه تجهیزات مورد نیاز برای حفاظت و کنترل موتور نیست.
در مدار موتور ممکن است تجهیزاتی مانند کنتاکتور، رله اضافه‌بار یا تجهیزات حفاظتی اختصاصی نیز مورد نیاز باشند.
تفاوت MCCB و MCB اشنایدر
MCB و MCCB هر دو برای حفاظت مدار استفاده می‌شوند اما از نظر ساختار، ظرفیت جریان، قدرت قطع و امکانات حفاظتی تفاوت‌هایی دارند.
MCCB معمولاً برای جریان‌ها و کاربردهای قدرت بالاتر استفاده می‌شود و امکانات تنظیم حفاظتی بیشتری در اختیار کاربر قرار می‌دهد.
| ویژگی | MCB | MCCB اشنایدر |
|---|---|---|
| کاربرد | مدارهای عمومی | مدارهای قدرت و صنعتی |
| جریان | معمولاً پایین‌تر | بازه‌های بالاتر |
| تنظیم حفاظت | محدود | بسته به مدل قابل تنظیم |
| تجهیزات جانبی | محدودتر | تنوع بیشتر |
| کاربرد در تابلو صنعتی | زیاد | بسیار زیاد |
نحوه انتخاب MCCB اشنایدر
برای انتخاب صحیح MCCB اشنایدر باید چند پارامتر اصلی بررسی شود.
- جریان نامی مدار
- ولتاژ کاری
- تعداد پل
- قدرت قطع مورد نیاز
- نوع بار
- نوع واحد حفاظتی
- تنظیمات اضافه‌بار
- تنظیمات اتصال کوتاه
- نیاز به حفاظت نشتی زمین
- نیاز به تجهیزات جانبی
- شرایط نصب
- هماهنگی حفاظتی با کلیدهای بالادست و پایین‌دست
مشخصات مهم روی پلاک MCCB اشنایدر
هنگام خرید یا بررسی یک MCCB اشنایدر باید اطلاعات درج‌شده روی پلاک کلید به دقت بررسی شود.
پارامترهایی مانند جریان نامی، ولتاژ کاری، قدرت قطع، تعداد پل و مشخصات Trip Unit در شناسایی کلید اهمیت دارند.
در مدل‌های دارای MicroLogic، اطلاعات بیشتری درباره واحد حفاظتی و قابلیت‌های اندازه‌گیری وجود دارد.
MCCB اشنایدر و هماهنگی حفاظتی
در تابلوهای برق صنعتی فقط انتخاب یک کلید مناسب کافی نیست.
باید عملکرد MCCB با تجهیزات حفاظتی بالادست و پایین‌دست نیز هماهنگ شود.
هماهنگی حفاظتی مناسب باعث می‌شود در زمان وقوع خطا، نزدیک‌ترین تجهیز حفاظتی به محل خطا عمل کند و از قطع غیرضروری قسمت‌های دیگر شبکه جلوگیری شود.
MCCB اشنایدر و قابلیت مانیتورینگ
در برخی پیکربندی‌های پیشرفته ComPacT NSX، امکان استفاده از قابلیت‌های اندازه‌گیری و مانیتورینگ وجود دارد.
این قابلیت‌ها می‌توانند برای مشاهده پارامترهای شبکه و مدیریت انرژی در تابلوهای هوشمند مورد استفاده قرار گیرند.
در پروژه‌های اتوماسیون صنعتی، این اطلاعات می‌تواند برای سیستم مدیریت انرژی و مانیتورینگ مرکزی ارزشمند باشد.
نگهداری MCCB اشنایدر
نگهداری مناسب MCCB باعث افزایش قابلیت اطمینان سیستم می‌شود.
وضعیت ظاهری کلید، اتصالات، ترمینال‌ها و تجهیزات جانبی باید در برنامه سرویس تابلو بررسی شوند.
همچنین در صورت مشاهده آثار داغ‌شدگی، تغییر رنگ، بوی سوختگی یا عملکرد غیرعادی باید کلید و مدار مربوطه توسط فرد متخصص بررسی شود.
عملیات نصب، تنظیم و تعمیر MCCB باید توسط افراد متخصص و مطابق استانداردها و دستورالعمل سازنده انجام شود. قبل از هرگونه کار روی تابلو، ایمن‌سازی و قطع مناسب انرژی الکتریکی ضروری است.
خرید MCCB اشنایدر
هنگام خرید MCCB اشنایدر بهتر است فقط به آمپراژ کلید توجه نشود.
مدل دقیق، تعداد پل، قدرت قطع، نوع Trip Unit، ولتاژ کاری و تجهیزات جانبی باید بر اساس نیاز پروژه مشخص شوند.
در صورت نیاز به MicroLogic یا تجهیزات جانبی مانند MX، MN و کنتاکت‌های کمکی نیز باید این موارد هنگام انتخاب در نظر گرفته شوند.
جمع‌بندی MCCB اشنایدر
MCCB اشنایدر یکی از تجهیزات مهم حفاظت و توزیع برق در تابلوهای فشار ضعیف است.
خانواده ComPacT NSX در رنج 100 تا 630 آمپر یکی از گزینه‌های مهم برای کاربردهای صنعتی و توزیع برق محسوب می‌شود.
ComPacT NSXm نیز برای کاربردهای جریان پایین‌تر در رنج 16 تا 160 آمپر طراحی شده است.
در زمان انتخاب MCCB باید جریان، ولتاژ، قدرت قطع، تعداد پل، نوع Trip Unit، تجهیزات جانبی و شرایط شبکه بررسی شود.
انتخاب صحیح MCCB باعث افزایش سطح حفاظت، قابلیت اطمینان و ایمنی تابلو برق می‌شود.
