BOP درایو G120 چیست؟

BOP یا Basic Operator Panel رابط کاربری درایو SINAMICS G120 است که کاربر از طریق آن می‌تواند با پارامترها و وضعیت عملکرد درایو ارتباط برقرار کند.

این پنل روی سیستم درایو قرار می‌گیرد و اطلاعات مورد نیاز را روی نمایشگر نشان می‌دهد.

درایو G120 یک خانواده ماژولار از درایوهای زیمنس است و از بخش‌های مختلفی مانند Control Unit و Power Module تشکیل می‌شود.

BOP-2 بیشتر برای عملیات پارامترگذاری و راه‌اندازی مورد استفاده قرار می‌گیرد و باید آن را با تجهیزات دیگری مانند IOP-2 که امکانات اپراتوری متفاوتی دارد، اشتباه نگرفت.

BOP-2 زیمنس چیست؟

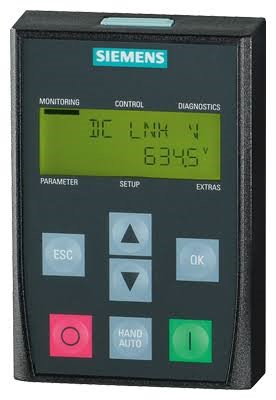

BOP-2 زیمنس نسل جدیدتر پنل Basic Operator Panel برای بسیاری از کاربردهای SINAMICS است و برای دسترسی آسان‌تر به پارامترها و تنظیمات درایو طراحی شده است.

نمایشگر BOP-2 اطلاعات پارامترها، مقادیر تنظیمی و پیام‌های مربوط به وضعیت سیستم را نمایش می‌دهد.

یکی از مزایای BOP-2 این است که تکنسین می‌تواند بسیاری از تنظیمات را مستقیماً از روی پنل انجام دهد.

با این حال، قابلیت دقیق هر عملیات به نوع Control Unit، نسخه Firmware و تنظیمات درایو بستگی دارد.

اجزای اصلی BOP درایو G120

برای کار با BOP درایو G120 باید ابتدا با کلیدهای روی پنل و عملکرد هر یک آشنا شویم.

در BOP-2 کلیدهای کنترلی و ناوبری برای حرکت در منوها، انتخاب پارامترها و انجام تنظیمات در اختیار کاربر قرار گرفته‌اند.

نام و عملکرد کلیدها باید بر اساس نسخه دقیق BOP و دفترچه راهنمای زیمنس بررسی شود، اما ساختار اصلی BOP-2 شامل کلیدهای ناوبری، تأیید، برگشت و فرمان‌های عملیاتی است.

راهنمای دکمه‌های BOP درایو G120

در این بخش عملکرد کلیدهای اصلی BOP درایو G120 و BOP-2 را بررسی می‌کنیم.

کلید OK در BOP درایو G120

کلید OK یکی از اصلی‌ترین کلیدهای ناوبری BOP-2 است.

زمانی که کاربر در یک منو قرار دارد، OK برای ورود به گزینه انتخاب‌شده استفاده می‌شود.

هنگام مشاهده پارامتر نیز این کلید می‌تواند برای ورود به مقدار پارامتر و دسترسی به تنظیمات آن استفاده شود.

پس از انجام تغییرات نیز بسته به صفحه و فرآیند تنظیم، OK برای تأیید عملیات استفاده می‌شود.

کلید ESC در BOP درایو G120

کلید ESC برای برگشت از صفحه یا سطح فعلی منو کاربرد دارد.

اگر تکنسین وارد یک گروه پارامتری شده باشد، با ESC می‌تواند به سطح قبلی بازگردد.

این کلید همچنین برای خروج از بعضی عملیات‌های ویرایش بدون ادامه دادن فرآیند استفاده می‌شود.

کلیدهای بالا و پایین در BOP-2

کلیدهای ▲ و ▼ برای حرکت در منوهای BOP درایو G120 استفاده می‌شوند.

با این کلیدها می‌توان پارامترها را مرور کرد یا در هنگام تنظیم یک مقدار، مقدار مورد نظر را افزایش یا کاهش داد.

در پارامترهای عددی، سرعت تغییر مقدار ممکن است به نحوه استفاده از کلیدها و موقعیت رقم انتخاب‌شده بستگی داشته باشد.

کلید ON در BOP درایو G120

کلید ON در حالت کنترل محلی می‌تواند برای ارسال فرمان Start به درایو مورد استفاده قرار گیرد.

این قابلیت زمانی کاربرد دارد که منبع فرمان درایو اجازه کنترل از پنل را بدهد.

اگر فرمان اصلی درایو از PLC، ترمینال یا شبکه دریافت شود، استفاده از ON روی پنل ممکن است به تنهایی باعث راه‌اندازی موتور نشود.

کلید OFF در BOP درایو G120

کلید OFF برای ارسال فرمان توقف در حالت‌هایی که کنترل محلی پنل فعال است استفاده می‌شود.

روش توقف نهایی موتور به تنظیمات درایو و منطق توقف سیستم بستگی دارد.

در برخی کاربردها ممکن است موتور با Ramp Down متوقف شود و در شرایط دیگر روش توقف متفاوتی تنظیم شده باشد.

AUTO/HAND در BOP-2

برای تنظیم دستی و اتومات

نمایشگر BOP درایو G120 چه اطلاعاتی نشان می‌دهد؟

نمایشگر BOP-2 برای مشاهده اطلاعات مختلف درایو مورد استفاده قرار می‌گیرد.

یکی از مهم‌ترین اطلاعاتی که تکنسین می‌تواند مشاهده کند، شماره و مقدار پارامترهای درایو است.

همچنین در هنگام خطا، اطلاعات مربوط به Fault یا Warning روی پنل نمایش داده می‌شود.

این موضوع باعث می‌شود BOP درایو G120 در زمان عیب‌یابی اولیه بسیار کاربردی باشد.

نحوه ورود به پارامترها با BOP درایو G120

یکی از مهم‌ترین کاربردهای BOP درایو G120 دسترسی مستقیم به پارامترهای SINAMICS G120 است.

برای ورود به پارامتر ابتدا باید از طریق منوی پنل به بخش مربوط به Parameter دسترسی پیدا کرد.

سپس با استفاده از کلیدهای بالا و پایین می‌توان پارامتر مورد نظر را انتخاب کرد.

با فشردن OK مقدار پارامتر مشاهده می‌شود.

در صورت مجاز بودن تغییر پارامتر، مقدار جدید وارد شده و با روش تأیید مربوط به پنل ذخیره می‌شود.

تغییر پارامتر با BOP درایو G120

تغییر پارامتر یکی از مهم‌ترین قابلیت‌های BOP-2 است.

برای تغییر یک پارامتر باید ابتدا شماره صحیح پارامتر را پیدا کرد.

بعد از مشاهده مقدار فعلی، مقدار جدید وارد می‌شود.

در برخی پارامترها امکان تغییر تنها در وضعیت مشخصی از درایو وجود دارد.

به همین دلیل اگر یک پارامتر قابل تغییر نیست، نباید با فشار دادن مکرر کلیدها اقدام به تغییر اجباری آن کرد.

BOP درایو G120 برای Commissioning

یکی از کاربردهای مهم BOP-2 انجام بخشی از فرآیند Commissioning درایو است.

در فرآیند راه‌اندازی باید مشخصات موتور، نوع کاربرد، منابع فرمان و سایر تنظیمات لازم بر اساس ساختار پروژه تعیین شوند.

BOP درایو G120 می‌تواند برای دسترسی به این تنظیمات و بررسی نتیجه پارامترگذاری مورد استفاده قرار گیرد.

BOP درایو G120 و تنظیم اطلاعات موتور

برای کنترل صحیح موتور باید اطلاعات پلاک موتور مطابق دستورالعمل درایو وارد شود.

اطلاعاتی مانند ولتاژ نامی، جریان نامی، توان، فرکانس و سرعت نامی بسته به نوع موتور و روش کنترل در تنظیمات مورد استفاده قرار می‌گیرند.

ورود اشتباه اطلاعات موتور می‌تواند باعث عملکرد نامناسب سیستم یا ایجاد خطا شود.

BOP درایو G120 و کنترل محلی موتور

یکی از کاربردهای عملی BOP این است که تکنسین بتواند در شرایط مناسب کنترل محلی درایو را برای تست و راه‌اندازی اولیه انجام دهد.

در این حالت فرمان Start و Stop از طریق پنل صادر می‌شود.

این قابلیت برای تست موتور قبل از اتصال کامل سیستم کنترل مانند PLC می‌تواند مفید باشد.

BOP درایو G120 و مشاهده خطاها

در زمان بروز خطا، اولین کاری که تکنسین باید انجام دهد بررسی پیام Fault روی پنل است.

کد خطا می‌تواند اطلاعات مهمی درباره وضعیت سیستم ارائه کند.

بعد از مشاهده Fault باید علت خطا بررسی شود و سپس در صورت رفع مشکل، Reset انجام گیرد.

پاک کردن خطا بدون پیدا کردن علت اصلی، روش مناسبی برای عیب‌یابی تجهیزات صنعتی نیست.

عیب‌یابی با BOP درایو G120

BOP-2 یکی از ابزارهای مناسب برای عیب‌یابی اولیه SINAMICS G120 است.

اگر موتور حرکت نمی‌کند، ابتدا باید وضعیت Fault و Warning بررسی شود.

سپس منبع فرمان Start و مرجع سرعت یا فرکانس باید بررسی شود.

در مرحله بعد نیز وضعیت ورودی‌ها، پارامترهای موتور و شرایط مکانیکی ماشین بررسی می‌شوند.

تفاوت BOP-2 و IOP-2 زیمنس

در خانواده SINAMICS زیمنس، BOP-2 و IOP-2 هر دو برای کار با درایو استفاده می‌شوند اما سطح امکانات و نوع رابط کاربری آنها یکسان نیست.

BOP-2 بیشتر یک پنل پایه برای پارامترگذاری و عملیات ضروری است.

IOP-2 رابط کاربری پیشرفته‌تر و امکانات کاربری بیشتری ارائه می‌کند و برای برخی پروژه‌ها گزینه مناسب‌تری است.

مزایای استفاده از BOP درایو G120

• دسترسی مستقیم به پارامترهای درایو
• عدم نیاز به کامپیوتر برای بسیاری از تنظیمات
• نمایش وضعیت و خطاهای درایو
• مناسب برای Commissioning
• مناسب برای عیب‌یابی اولیه
• امکان کنترل محلی در شرایط مجاز
• دسترسی سریع به تنظیمات
• کاربری مناسب برای تکنسین‌های برق صنعتی

راهنمای سریع دکمه‌های BOP درایو G120

نکات مهم هنگام استفاده از BOP درایو G120

قبل از تغییر پارامترهای مهم، مقدار قبلی تنظیمات را ثبت کنید.

اطلاعات پلاک موتور را دقیق وارد کنید.

از تغییر تصادفی پارامترهای کنترلی خودداری کنید.

در زمان تست محلی، وضعیت مکانیکی ماشین را بررسی کنید.

در صورت مشاهده Fault، ابتدا علت آن را پیدا کنید و سپس Reset انجام دهید.

شماره پارامترها و روش دسترسی به آنها را بر اساس نسخه Firmware و Control Unit بررسی کنید.

BOP درایو G120 برای چه کسانی مناسب است؟

BOP درایو G120 برای تکنسین‌های برق صنعتی، مهندسان اتوماسیون، تعمیرکاران درایو و افرادی که وظیفه Commissioning تجهیزات را بر عهده دارند بسیار کاربردی است.

افرادی که با SINAMICS G120 کار می‌کنند با شناخت منوی BOP می‌توانند بسیاری از تنظیمات اولیه را سریع‌تر انجام دهند.

همچنین در زمان عیب‌یابی تابلو، دسترسی مستقیم به پارامترها و Faultها باعث کاهش زمان بررسی اولیه می‌شود.

خرید BOP درایو G120

در صورت خرابی یا نیاز به پنل اضافی، هنگام خرید BOP باید مدل دقیق Control Unit و سازگاری پنل با سیستم SINAMICS G120 بررسی شود.

انتخاب پنل مناسب تنها بر اساس ظاهر یا نام G120 انجام نمی‌شود و باید مشخصات فنی تجهیز مورد بررسی قرار گیرد.

همچنین در پروژه‌هایی که نیاز به امکانات کاربری بیشتری وجود دارد، ممکن است IOP-2 نسبت به BOP-2 گزینه مناسب‌تری باشد.

جمع‌بندی BOP درایو G120

BOP درایو G120 یکی از ابزارهای مهم برای پارامترگذاری، راه‌اندازی، مانیتورینگ و عیب‌یابی درایوهای SINAMICS G120 زیمنس است.

با استفاده از BOP-2 می‌توان به پارامترهای درایو دسترسی پیدا کرد، مقادیر مختلف را مشاهده کرد و در شرایط مجاز تنظیمات لازم را انجام داد.

کلیدهای OK، ESC، ▲، ▼، ON، OFF و M بخش‌های اصلی رابط کاربری BOP-2 را تشکیل می‌دهند و شناخت عملکرد آنها کار با پنل را بسیار ساده‌تر می‌کند.

در نهایت باید توجه داشت که عملکرد دقیق برخی کلیدها و منوها می‌تواند با توجه به مدل Control Unit، نسخه Firmware و تنظیمات درایو متفاوت باشد.
