جدول کلید کامپکت اشنایدر
جدول کلید کامپکت اشنایدر

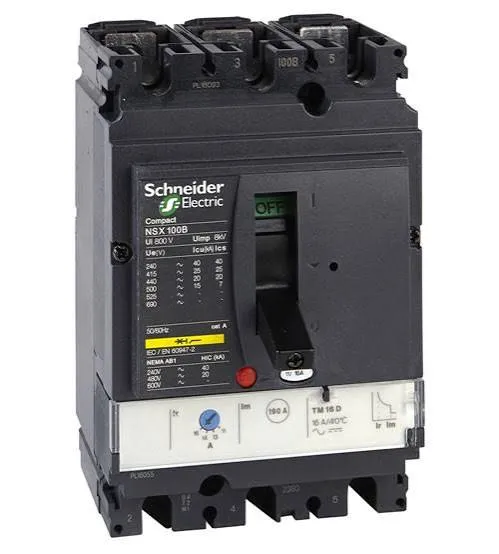

در جدول زیر مشخصات مدل‌های مختلف
کلید کامپکت اشنایدر
شامل سری TM-D، Micrologic 2 و Micrologic 5 ارائه شده است.
کدهای محصول بر اساس
قدرت قطع نهایی Icu
دسته‌بندی شده‌اند.
| سری حفاظت | فریم (A) |
مدل | محدوده جریان | تنظیم حفاظت | نوع تریپ | Icu = 25kA | Icu = 36kA | Icu = 50kA | Icu = 70kA |
|---|---|---|---|---|---|---|---|---|---|
| کد محصول | کد محصول | کد محصول | کد محصول | ||||||
| Thermo-Magnetic (TM-D) | 100 | TM16D | 11.2–16A | Fixed | Fixed | LV429557 | LV429637 | LV429847 | LV429677 |
| Thermo-Magnetic (TM-D) | 100 | TM25D | 17.5–25A | Fixed | Fixed | LV429556 | LV429636 | LV429846 | LV429676 |
| Thermo-Magnetic (TM-D) | 100 | TM32D | 22.4–32A | Fixed | Fixed | LV429555 | LV429635 | LV429845 | LV429675 |
| Thermo-Magnetic (TM-D) | 100 | TM40CD | 28–40A | Fixed | Fixed | LV429554 | LV429634 | LV429844 | LV429674 |
| Thermo-Magnetic (TM-D) | 100 | TM50CD | 35–50A | Fixed | Fixed | LV429553 | LV429633 | LV429843 | LV429673 |
| Thermo-Magnetic (TM-D) | 100 | TM63CD | 44.1–63A | Fixed | Fixed | LV429552 | LV429632 | LV429842 | LV429672 |
| Thermo-Magnetic (TM-D) | 100 | TM80CD | 56–80A | Fixed | Fixed | LV429551 | LV429631 | LV429841 | LV429671 |
| Thermo-Magnetic (TM-D) | 100 | TM100D | 70–100A | Fixed | Fixed | LV429550 | LV429630 | LV429840 | LV429670 |
| Thermo-Magnetic (TM-D) | 160 | TM80CD | 56–80A | Fixed | Fixed | LV430313 | LV430633 | LV430843 | LV430673 |
| Thermo-Magnetic (TM-D) | 160 | TM100D | 70–100A | Fixed | Fixed | LV430312 | LV430632 | LV430842 | LV430672 |
| Thermo-Magnetic (TM-D) | 160 | TM125D | 87.5–125A | Fixed | Fixed | LV430311 | LV430631 | LV430841 | LV430671 |
| Thermo-Magnetic (TM-D) | 160 | TM160D | 112–160A | Fixed | Fixed | LV430310 | LV430630 | LV430840 | LV430670 |
| Thermo-Magnetic (TM-D) | 250 | TM125D | 87.5–125A | Fixed | Fixed | LV431113 | LV431633 | LV431833 | LV431673 |
| Thermo-Magnetic (TM-D) | 250 | TM160D | 112–160A | Fixed | Fixed | LV431112 | LV431632 | LV431832 | LV431672 |
| Thermo-Magnetic (TM-D) | 250 | TM200D | 140–200A | 5–10 × In | Fixed | LV431111 | LV431631 | LV431831 | LV431671 |
| Thermo-Magnetic (TM-D) | 250 | TM250D | 175–250A | 5–10 × In | Fixed | LV431110 | LV431630 | LV431830 | LV431670 |
توضیح Icu، Ics، Uimp و Ie در کلید کامپکت اشنایدر
Icu چیست؟
Icu یا
Ultimate Breaking Capacity
ظرفیت قطع نهایی کلید در برابر جریان اتصال کوتاه است.
این مقدار حداکثر جریان اتصال کوتاهی را نشان می‌دهد که کلید
قادر به قطع آن است.
در جدول بالا کدهای محصول بر اساس Icu = 25kA، 36kA، 50kA و 70kA دسته‌بندی شده‌اند.
در جدول بالا کدهای محصول بر اساس Icu = 25kA، 36kA، 50kA و 70kA دسته‌بندی شده‌اند.
Ics چیست؟
Ics یا
Service Breaking Capacity
ظرفیت قطع سرویس کلید است و نشان می‌دهد کلید پس از قطع
جریان اتصال کوتاه تا چه اندازه قابلیت ادامه کار و سرویس‌دهی
را حفظ میکند.
Ics معمولاً به صورت درصدی از Icu بیان میشود.
Ics معمولاً به صورت درصدی از Icu بیان میشود.
Uimp چیست؟
Uimp یا
Rated Impulse Withstand Voltage
ولتاژ ضربه‌ای قابل تحمل کلید است و توانایی عایق کلید در برابر
اضافه‌ولتاژهای لحظه‌ای و ضربه‌ای را مشخص میکند.
مقدار Uimp معمولاً بر حسب kV بیان میشود.
مقدار Uimp معمولاً بر حسب kV بیان میشود.
Ie چیست؟
Ie یا
Rated Operational Current
جریان کاری نامی تجهیز در شرایط کاری مشخص است.
این پارامتر باید متناسب با جریان مصرف‌کننده و شرایط کاری
سیستم انتخاب شود.
نکته مهم:
Icu با جریان نامی کلید یکسان نیست. برای مثال ممکن است یک کلید
دارای جریان کاری 16 آمپر باشد اما قدرت قطع آن
25kA، 36kA، 50kA یا 70kA
باشد. بنابراین هنگام انتخاب کلید کامپکت اشنایدر باید هم
جریان نامی و هم قدرت قطع Icu بررسی شود.
