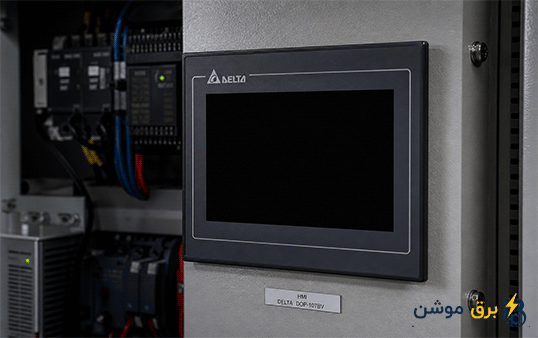

علت خاموش شدن HMI دلتا
علت خاموش شدن HMI دلتا معمولاً ناشی از ناپایداری ولتاژ، خرابی منبع تغذیه یا نقص در اتصالات الکتریکی است که برای جلوگیری از توقف خطوط تولید، باید توسط متخصص به صورت دقیق عیبیابی و رفع شود. HMI دلتا یکی از پرکاربردترین رابط های کاربری در سیستمهای اتوماسیون صنعتی است که نقش مهمی در مانیتورینگ و کنترل فرآیندها ایفا میکند. این تجهیز به دلیل عملکرد پایدار، قیمت مناسب و سازگاری بالا با PLCهای مختلف، در بسیاری از خطوط تولید و ماشینآلات صنعتی مورد استفاده قرار میگیرد.
با این حال، خاموش شدن ناگهانی HMI دلتا میتواند باعث اختلال در عملکرد سیستم، توقف خط تولید و حتی ایجاد خطاهای کنترلی شود. این مشکل معمولاً به دلایل مختلفی از جمله نوسانات برق، ایرادات منبع تغذیه، مشکلات سختافزاری داخلی یا اختلالات نرمافزاری رخ میدهد. در این مقاله از برق موشن به بررسی مهمترین علتهای خاموش شدن HMI دلتا و روشهای اصولی عیب یابی آن میپردازیم تا بتوانید در کوتاهترین زمان، مشکل دستگاه را شناسایی و برطرف کنید.
نقش نوسانات ولتاژ و منبع تغذیه (Power Supply) در خاموشی HMI دلتا
یکی از مهمترین دلایل خاموش شدن HMI دلتا، بروز مشکل در منبع تغذیه یا نوسانات ولتاژ ورودی دستگاه است. پنلهای HMI معمولاً با ولتاژ ۲۴ ولت DC کار میکنند و در صورت کاهش، افزایش یا ناپایداری ولتاژ، ممکن است دستگاه به صورت ناگهانی خاموش شود یا ریست شود. این موضوع در محیط های صنعتی که تجهیزات پرمصرف مانند اینورترها، موتورها و کنتاکتورها فعال هستند، بیشتر دیده میشود.
در بسیاری از موارد، منبع تغذیه ضعیف یا معیوب نمیتواند جریان پایدار مورد نیاز HMI را تأمین کند. همچنین افت ولتاژ در کابل کشی طولانی، اتصالات نامناسب یا استفاده از پاورهای بیکیفیت میتواند باعث خاموش شدن یا چشمک زدن نمایشگر شود. به همین دلیل بررسی سلامت پاور ساپلای و اندازهگیری دقیق ولتاژ خروجی آن، اولین مرحله در عیبیابی این مشکل محسوب میشود.
برای جلوگیری از بروز چنین مشکلاتی، استفاده از منبع تغذیه استاندارد، محافظ ولتاژ و همچنین اطمینان از سیم کشی صحیح در تابلو برق اهمیت زیادی دارد. تأمین ولتاژ پایدار و مناسب میتواند نقش مهمی در افزایش عمر HMI دلتا و جلوگیری از خاموشیهای ناگهانی آن داشته باشد.
آسیب دیدگی خازنهای برد اصلی؛ متهم ردیف اول خاموشیهای ناگهانی
یکی از دلایل رایج خاموش شدن ناگهانی HMI دلتا، خرابی یا فرسودگی خازنهای الکترولیتی روی برد اصلی دستگاه است. این خازنها وظیفه تثبیت ولتاژ و فیلتر کردن نویزهای الکتریکی را بر عهده دارند و در صورتی که عملکرد آنها دچار اختلال شود، جریان ورودی به مدارهای داخلی HMI پایدار نخواهد بود. در نتیجه دستگاه ممکن است به طور ناگهانی خاموش شود یا به صورت مکرر ریست شود.
در محیط های صنعتی که دمای تابلو برق بالا است یا نوسانات الکتریکی زیادی وجود دارد، خازنها سریعتر دچار استهلاک میشوند. باد کردن، نشتی الکترولیت یا کاهش ظرفیت خازن از نشانههای رایج خرابی این قطعات است. زمانی که خازنهای بخش تغذیه ضعیف شوند، برد اصلی نمیتواند ولتاژ یکنواخت مورد نیاز نمایشگر و پردازنده HMI را تأمین کند و همین مسئله باعث خاموشی یا عملکرد ناپایدار دستگاه میشود.
در بسیاری از موارد با بررسی ظاهری برد و تست خازنها توسط ابزارهای تخصصی، میتوان این مشکل را شناسایی کرد. تعویض خازنهای معیوب با نمونههای باکیفیت و متناسب با مشخصات فنی دستگاه، معمولاً یکی از موثرترین روشها برای رفع مشکل خاموش شدن HMI دلتا محسوب میشود.
بررسی داغ شدن بیش از حد (Overheating) و تأثیر آن بر خاموش شدن HMI
کارکرد مداوم در محیط های صنعتی گرم و بدون تهویه مناسب، یکی از عوامل اصلی آسیب به تجهیزات اتوماسیون، به ویژه HMI دلتا است. افزایش بیش از حد دمای داخلی دستگاه یا همان اورهیتینگ (Overheating)، عملکرد قطعات سختافزاری را مختل کرده و در نهایت منجر به خاموشی ناگهانی مانیتور میشود. این مکانیزم خاموشی معمولاً به عنوان یک لایه حفاظتی خودکار برای جلوگیری از سوختن پردازنده و برد اصلی عمل میکند.
تجمع گرد و غبار روی بدنه و شیارهای تهویه HMI، نصب دستگاه در تابلو برقهای فاقد فن یا سیستم سرمایشی مناسب، و همچنین مجاورت با تجهیزات حرارت زا مانند درایوها و سلفها، از دلایل اصلی بالا رفتن دمای دستگاه هستند. با افزایش دما، مقاومت قطعات الکترونیکی تغییر کرده و جریان مصرفی مدار بالا میرود که این امر فشار مضاعفی به منبع تغذیه داخلی وارد کرده و دستگاه را خاموش میکند.
برای پیشگیری از بروز این مشکل، پیشنهاد میشود دمای داخل تابلو برق همواره مانیتور شده و از فنهای فیلتردار برای گردش هوای مناسب استفاده شود. همچنین تمیزکاری دورهای بدنه HMI و رعایت فواصل استاندارد نصب در تابلو، نقش بسزایی در کاهش دمای کاری و جلوگیری از خاموش شدنهای ناگهانی ناشی از حرارت بالا دارد.
اختلال در سیستم بکلایت (Backlight)؛ آیا HMI واقعاً خاموش است؟
در برخی مواقع، آنچه بهعنوان خاموش شدن HMI دلتا شناخته میشود، در واقع خاموشی کامل دستگاه نیست؛ بلکه مشکل از سیستم بکلایت یا نور پسزمینه نمایشگر است. در این شرایط، HMI همچنان روشن است و حتی ممکن است عملکرد لمسی یا ارتباط آن با PLC برقرار باشد، اما به دلیل قطع شدن نور صفحه، نمایشگر کاملاً تیره به نظر میرسد و کاربر تصور میکند دستگاه خاموش شده است.
خرابی بکلایت معمولاً به دلایلی مانند فرسودگی LEDهای نور پس زمینه، آسیب دیدگی مدار تغذیه نمایشگر یا اختلال در برد درایور صفحه نمایش ایجاد میشود. این مشکل بیشتر در HMIهایی دیده میشود که مدت زمان طولانی به صورت مداوم روشن بودهاند یا در شرایط دمایی نامناسب کار کردهاند. در برخی موارد نیز نوسانات برق میتواند باعث آسیب به مدار بکلایت و کاهش یا قطع کامل نور صفحه شود.
برای تشخیص این ایراد، معمولاً میتوان صفحه را با نور چراغقوه بررسی کرد؛ اگر محتوای تصویر به صورت خیلی کم رنگ دیده شود، احتمال خرابی بکلایت بسیار بالا است. در چنین شرایطی، دستگاه خاموش نشده و مشکل اصلی به بخش نمایش مربوط میشود. بررسی تخصصی برد نمایشگر و تعویض قطعات معیوب در سیستم نور پسزمینه، راهکار اصلی رفع این نوع ایراد در HMI دلتا است.
مشکلات مربوط به اتصالات و سیم کشی سوکت برق ورودی
یکی از دلایل مهم خاموش شدن HMI دلتا که گاهی نادیده گرفته میشود، وجود ایراد در اتصالات برق ورودی و سیم کشی سوکت تغذیه دستگاه است. حتی اگر منبع تغذیه سالم باشد، شل بودن ترمینالها، قطع و وصل شدن لحظهای سیمها، فرسودگی کابل یا اتصال نامناسب سوکت میتواند باعث شود برق به صورت پایدار به HMI نرسد و دستگاه ناگهان خاموش شود.
در محیط های صنعتی، لرزش مداوم ماشینآلات، رطوبت، گرد و غبار و حتی زنگ زدگی اتصالات میتوانند کیفیت انتقال جریان را کاهش دهند. این شرایط معمولاً باعث افت ولتاژ، قطع لحظهای برق یا ایجاد جرقههای بسیار کوچک در محل اتصال میشود که در نهایت عملکرد HMI را مختل میکند. در برخی موارد نیز استفاده از سیم با سطح مقطع نامناسب یا کابل کشی غیراستاندارد، عامل اصلی بروز این مشکل است.
برای عیب یابی، بهتر است ابتدا سوکت برق ورودی، ترمینالها و کابلهای متصل به HMI به صورت کامل بررسی شوند. اطمینان از محکم بودن اتصالات، سلامت سیمها و نبود سولفاته یا خوردگی در محل اتصال، میتواند از خاموشیهای ناگهانی جلوگیری کند. استفاده از کابل و اتصالات استاندارد نیز نقش مهمی در پایداری عملکرد HMI دلتا دارد.
آسیب دیدگی آی سی (IC) تغذیه و بخش رگولاتور HMI دلتا
آسیب دیدگی آی سی تغذیه و مدار رگولاتور یکی دیگر از دلایل مهم خاموش شدن HMI دلتا محسوب میشود. این بخش از برد وظیفه دارد ولتاژ ورودی را تنظیم کرده و آن را به سطوح پایدار و مناسب برای اجزای مختلف دستگاه مانند پردازنده، نمایشگر و مدارهای کنترلی تبدیل کند.
در صورتی که آیسی رگولاتور به دلیل نوسانات شدید برق، افزایش دما یا استهلاک قطعات دچار مشکل شود، ولتاژ خروجی مدار ناپایدار شده و عملکرد HMI با اختلال مواجه میشود. در چنین شرایطی دستگاه ممکن است بهصورت ناگهانی خاموش شود، به طور مداوم ریست شود یا اصلاً روشن نشود. بررسی تخصصی برد و تست مدار تغذیه توسط ابزارهای الکترونیکی معمولاً برای تشخیص و رفع این مشکل ضروری است.
تداخل نویزهای صنعتی و عدم ارتینگ مناسب سیستم
تداخل نویزهای صنعتی و عدم اجرای صحیح سیستم ارتینگ، از عوامل پنهان اما تأثیرگذار در خاموش شدن HMI دلتا به شمار میروند. در محیط های صنعتی که تجهیزاتی مانند اینورترها، موتورهای سه فاز، کنتاکتورها و درایوها فعال هستند، نویز الکترومغناطیسی (EMI) میتواند وارد مدار تغذیه یا خطوط ارتباطی HMI شود و باعث اختلال در عملکرد دستگاه گردد.
در صورت نبود ارتینگ استاندارد یا اتصال زمین نامناسب، این نویزها تخلیه نشده و موجب ریستهای ناگهانی، فریز شدن صفحه یا حتی خاموشی کامل HMI میشوند. اجرای اصولی ارتینگ تابلو برق، استفاده از کابلهای شیلددار و جداسازی مسیر کابل قدرت از کابلهای سیگنال، از مهمترین راهکارهای جلوگیری از این مشکل هستند.
باگهای نرمافزاری و خرابی فریمور (Firmware) در مانیتور دلتا
باگهای نرمافزاری و خرابی فریمور (Firmware) نیز میتوانند از عوامل مؤثر در خاموش شدن یا ریست شدن ناگهانی HMI دلتا باشند. در صورتی که فایل پروژه به درستی منتقل نشده باشد، نسخه فریمور دستگاه با نرمافزار برنامه نویسی سازگار نباشد یا هنگام آپدیت سیستم عامل وقفهای در تغذیه ایجاد شود، عملکرد HMI دچار اختلال خواهد شد.
این مشکلات معمولاً با علائمی مانند هنگ کردن صفحه، بوت نشدن کامل دستگاه یا ریستهای مکرر همراه هستند. در چنین شرایطی، بررسی نسخه فریمور، بروزرسانی اصولی نرمافزار و دانلود مجدد پروژه از طریق ابزارهای رسمی دلتا، میتواند راهکار مؤثری برای رفع مشکل و بازگرداندن پایداری سیستم باشد.
راهنمای گام به گام عیب یابی و تست HMI دلتا در محل پروژه

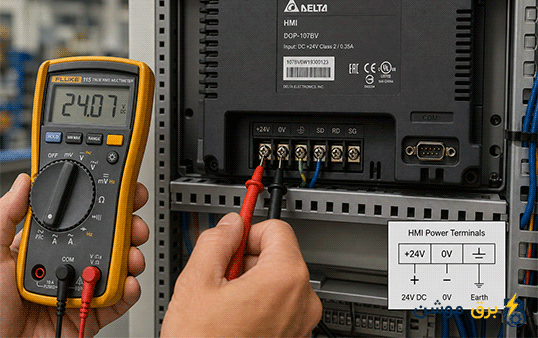

برای عیب یابی و تست HMI دلتا در محل پروژه، ابتدا باید ولتاژ ورودی ۲۴ ولت DC با مولتیمتر اندازهگیری شده و از پایداری آن اطمینان حاصل شود. در مرحله بعد، اتصالات سوکت برق، سلامت کابلها و وضعیت ترمینالها بررسی میشود تا احتمال قطع و وصل لحظهای جریان حذف گردد.
سپس عملکرد نمایشگر از نظر وجود تصویر کم رنگ (جهت تشخیص خرابی بکلایت) و نشانههای ریست یا فریز شدن سیستم ارزیابی میشود. در صورت روشن نشدن دستگاه، بررسی منبع تغذیه، تست مدار داخلی و اطمینان از صحت انتقال برنامه و فریمور ضروری است. این فرآیند مرحله به مرحله کمک میکند تا بدون تعویض غیرضروری قطعات، علت اصلی خاموش شدن HMI دلتا به صورت دقیق شناسایی و برطرف شود.
چه زمانی باید برای تعمیر HMI دلتا به مراکز تخصصی مراجعه کنیم؟
در برخی شرایط، خاموش شدن HMI دلتا با بررسیهای اولیه مانند کنترل منبع تغذیه، اتصالات برق و تنظیمات نرمافزاری برطرف نمیشود. در چنین مواقعی احتمال وجود خرابی در قطعات داخلی دستگاه مانند برد اصلی، مدار تغذیه، آی سیهای کنترلی یا سیستم بکلایت افزایش پیدا میکند. این نوع ایرادات معمولاً نیازمند بررسی تخصصی با تجهیزات الکترونیکی و ابزارهای تست حرفهای هستند.
اگر HMI پس از اتصال به منبع تغذیه سالم روشن نشود، به طور مداوم ریست شود، تصویر نمایشگر کاملاً از بین رفته باشد یا دستگاه در فرآیند بوت متوقف شود، بهتر است از دستکاری بیشتر آن خودداری کرده و دستگاه به مراکز تخصصی تعمیرات ارسال شود. تعمیرکاران حرفهای با بررسی دقیق برد و قطعات الکترونیکی میتوانند علت اصلی مشکل را شناسایی کرده و با تعویض قطعات معیوب، عملکرد دستگاه را به حالت عادی بازگردانند. این کار علاوه بر کاهش ریسک آسیب بیشتر به دستگاه، باعث افزایش طول عمر HMI دلتا نیز خواهد شد.
