کاتالوگ ماژول های PLC S7-300 زیمنس | کارت های پی ال سی S7-300
لیست ماژول های PLC S7-300 زیمنس | معرفی ماژول‌های دیجیتال، آنالوگ، شبکه و IM
ماژول های PLC S7-300 یکی از بخش‌های مهم سیستم اتوماسیون صنعتی زیمنس هستند و برای توسعه ورودی و خروجی، دریافت سیگنال‌های آنالوگ، ارتباط با تجهیزات صنعتی و افزایش قابلیت‌های سیستم کنترل استفاده می‌شوند.
خانواده SIMATIC S7-300 از ماژول‌های مختلفی تشکیل شده است که هرکدام وظیفه مشخصی در ساختار PLC دارند.
در یک سیستم S7-300 معمولاً علاوه بر CPU، از ماژول تغذیه، ماژول‌های دیجیتال، ماژول‌های آنالوگ، ماژول‌های ارتباطی و Interface Module استفاده می‌شود.
هدف از انتخاب صحیح ماژول، ایجاد یک سیستم کنترل متناسب با تعداد ورودی‌ها، خروجی‌ها، نوع سیگنال و نیازهای ارتباطی پروژه است.
ماژول‌های PLC S7-300 شامل چه دسته‌هایی هستند؟
ماژول های PLC S7-300 بر اساس نوع عملکرد و کاربرد در پروژه به چند گروه اصلی تقسیم می‌شوند.
- ماژول‌های تغذیه Power Supply یا PS برای تأمین تغذیه سیستم
- ماژول‌های ورودی دیجیتال DI برای دریافت سیگنال‌های دیجیتال
- ماژول‌های خروجی دیجیتال DO برای فرمان دادن به تجهیزات
- ماژول‌های ورودی آنالوگ AI برای دریافت سیگنال‌های اندازه‌گیری
- ماژول‌های خروجی آنالوگ AO برای ارسال فرمان‌های آنالوگ
- ماژول‌های ارتباطی و Communication Processor برای شبکه‌های صنعتی
- ماژول‌های Interface یا IM برای توسعه Rackهای S7-300
Manual رسمی زیمنس نیز ساختار S7-300 Module Data را به بخش‌های Power Supply، Digital Modules، Analog Modules، Other Signal Modules و Interface Modules تقسیم کرده است.
ماژول‌های دیجیتال PLC S7-300
ماژول‌های دیجیتال S7-300 برای سیگنال‌هایی استفاده می‌شوند که معمولاً دارای دو وضعیت مشخص مانند صفر و یک یا ON و OFF هستند.
ورودی‌های دیجیتال برای دریافت وضعیت تجهیزاتی مانند شستی، سنسور، لیمیت‌سوئیچ، کلید و کنتاکت استفاده می‌شوند.
خروجی‌های دیجیتال نیز برای کنترل تجهیزاتی مانند رله، کنتاکتور، شیر برقی و سایر عملگرها مورد استفاده قرار می‌گیرند.

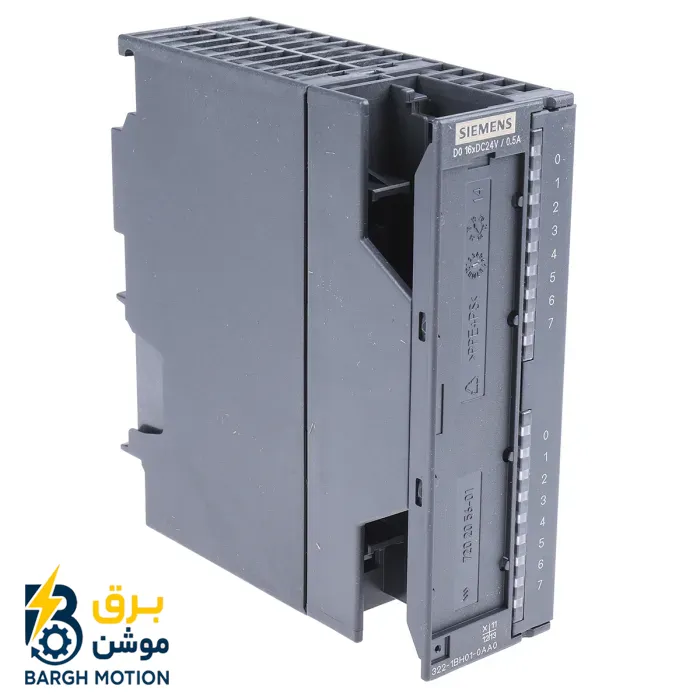

در خانواده S7-300 مدل‌های مختلف SM321 برای ورودی دیجیتال و SM322 برای خروجی دیجیتال وجود دارند.
| گروه | مدل | نوع | تعداد کانال | مشخصات |
|---|---|---|---|---|
| Digital Input | SM 321 | DI | 16 | 24V DC |
| Digital Input | SM 321 | DI | 32 | 24V DC |
| Digital Input | SM 321 | DI | 16 | 120/230V AC |
| Digital Output | SM 322 | DO | 16 / 32 | 24V DC |
| Digital Output | SM 322 | Relay | 8 / 16 | خروجی رله‌ای |
| Digital I/O | SM 323 | DI / DO | 8 / 16 | ورودی و خروجی دیجیتال |
| Digital I/O | SM 327 | DI / DO | 8 / 8 | ورودی و خروجی قابل برنامه‌ریزی |
ماژول‌های آنالوگ PLC S7-300
ماژول‌های آنالوگ برای دریافت یا ارسال سیگنال‌هایی استفاده می‌شوند که مقدار آنها در یک بازه مشخص تغییر می‌کند.
سیگنال‌هایی مانند فشار، دما، سطح، دبی، وزن و سرعت معمولاً توسط ترانسمیترها و سنسورهای صنعتی به صورت آنالوگ به PLC ارسال می‌شوند.
ماژول‌های SM 331 عمدتاً برای ورودی آنالوگ و SM 332 برای خروجی آنالوگ استفاده می‌شوند.
بسته به مدل کارت، سیگنال‌های ولتاژ، جریان، مقاومت، RTD و Thermocouple قابل پردازش هستند.
SM 331؛ ماژول‌های ورودی آنالوگ
SM 331 خانواده‌ای از ماژول‌های Analog Input است که برای دریافت سیگنال‌های اندازه‌گیری از تجهیزات صنعتی استفاده می‌شود.
بسته به مدل SM 331، تعداد کانال، نوع سیگنال و رزولوشن متفاوت است. برخی مدل‌ها برای ولتاژ و جریان و برخی مدل‌ها برای RTD و Thermocouple طراحی شده‌اند.
رنج‌های مهم ورودی آنالوگ
| نوع سیگنال | رنج | کاربرد |
|---|---|---|
| Voltage | ±80 mV | اندازه‌گیری ولتاژ پایین |
| Voltage | ±250 mV | سیگنال‌های ولتاژی |
| Voltage | ±500 mV | سیگنال‌های ولتاژی |
| Voltage | ±1 V | ورودی ولتاژ |
| Voltage | ±2.5 V | ورودی ولتاژ |
| Voltage | ±5 V | ورودی ولتاژ |
| Voltage | 1 تا 5 V | سیگنال استاندارد صنعتی |
| Voltage | ±10 V | سیگنال ولتاژی صنعتی |
| Current | 0 تا 20 mA | ترانسمیترهای صنعتی |
| Current | 4 تا 20 mA | ترانسمیترهای صنعتی |
| Current | ±20 mA | سیگنال جریان |
رزولوشن کارت‌های آنالوگ S7-300
رزولوشن مشخص می‌کند تبدیل مقدار آنالوگ به مقدار دیجیتال با چه تعداد بیت انجام می‌شود. در خانواده S7-300 بسته به مدل ماژول، رزولوشن متفاوت است.
در Manual زیمنس، برای ماژول‌های آنالوگ ساختار نمایش مقادیر با رزولوشن‌های مختلف توضیح داده شده و در برخی مدل‌ها رزولوشن بالاتر برای کاربردهای دقیق‌تر در نظر گرفته شده است.
| ماژول | نوع | کانال | رزولوشن نامی | کاربرد |
|---|---|---|---|---|
| SM 331 | AI | 2 | 12 Bit | ولتاژ، جریان، مقاومت و اندازه‌گیری |
| SM 331 | AI | 8 | 12 Bit | ورودی آنالوگ عمومی |
| SM 331 | AI | 8 | 16 Bit | دقت بالاتر و Diagnostic |
| SM 332 | AO | 2 | 12 Bit | خروجی ولتاژ و جریان |
| SM 332 | AO | 4 | 11 / 12 Bit | خروجی آنالوگ |
| SM 332 | AO | 8 | 11 / 12 Bit | خروجی آنالوگ چندکاناله |
ماژول‌های خروجی آنالوگ SM 332
ماژول‌های SM 332 مقدار دیجیتال تولیدشده توسط برنامه PLC را به یک سیگنال آنالوگ تبدیل می‌کنند تا برای کنترل تجهیزاتی مانند درایو، شیر کنترلی، کنترلر و عملگرهای صنعتی مورد استفاده قرار گیرد.
| مدل | نوع | تعداد کانال | رنج‌های رایج |
|---|---|---|---|
| SM 332 | AO | 2 | 1-5V، 0-10V، ±10V، 0-20mA، 4-20mA |
| SM 332 | AO | 4 | ولتاژ و جریان |
| SM 332 | AO | 8 | ولتاژ و جریان |
ماژول‌های شبکه و ارتباطی PLC S7-300
در پروژه‌های اتوماسیون صنعتی، PLC معمولاً به تجهیزات دیگری مانند HMI، اینورتر، PLC دیگر، سیستم‌های مانیتورینگ و تجهیزات شبکه متصل می‌شود.
برای ایجاد این ارتباطات، بسته به CPU و ساختار پروژه از رابط‌ها و Communication Processorهای مناسب استفاده می‌شود.
| گروه | خانواده | کاربرد |
|---|---|---|
| Communication Processor | CP | ارتباطات صنعتی |
| PROFIBUS | CP | ارتباط با شبکه PROFIBUS |
| Industrial Ethernet | CP | ارتباط اترنت صنعتی |
| PROFINET | CP | ارتباط با شبکه PROFINET در مدل‌های پشتیبانی‌شده |
| Serial Communication | CP | ارتباط سریال با تجهیزات خارجی |
ماژول‌های IM در PLC S7-300 و کاربرد آنها
ماژول‌های IM یا Interface Module یکی از اجزای مهم برای توسعه ساختار سخت‌افزاری PLC S7-300 هستند.
در یک سیستم ساده ممکن است CPU و تمام ماژول‌های ورودی، خروجی و آنالوگ در Rack اصلی قرار بگیرند؛ اما زمانی که تعداد ماژول‌ها افزایش پیدا کند، می‌توان از Expansion Rack برای توسعه سیستم استفاده کرد.
وظیفه اصلی Interface Module ایجاد ارتباط بین Rack اصلی و Rack توسعه و انتقال اطلاعات مورد نیاز از طریق ساختار Backplane Bus است.
به زبان ساده، IMها باعث می‌شوند بتوانیم بخشی از ماژول‌های PLC را در Rack دیگری قرار دهیم، بدون اینکه همه ماژول‌ها مجبور باشند در Rack اصلی نصب شوند.
IM 360 چیست؟
ماژول IM 360 در Rack اصلی یا Rack شماره 0 قرار میگیرد و نقش Interface ارسال‌کننده را دارد.
این ماژول ارتباط Rack اصلی را به سمت Rack توسعه منتقل می‌کند و در ساختار چند-Rack S7-300 به‌عنوان بخش فرستنده سیستم Interface مورد استفاده قرار میگیرد.
کد سفارش IM 360 برابر است با 6ES7360-3AA01-0AA0.
در ساختار IM 360 و IM 361، ارتباط بین Interface Moduleها از طریق کابل اختصاصی برقرار می‌شود و فاصله مجاز بین Interface Moduleها حداکثر 10 متر است.
IM 361 چیست؟
ماژول IM 361 در Rackهای توسعه قرار میگیرد و ارتباط دریافت‌شده از سمت IM 360 را در ساختار Expansion Rack فراهم می‌کند.
IM 361 برای Rackهای توسعه S7-300 استفاده می‌شود و امکان ایجاد ساختار چند-Rack را فراهم می‌کند.
کد سفارش IM 361 برابر است با 6ES7361-3CA01-0AA0.
در پروژه‌هایی که تعداد زیادی ماژول دیجیتال، آنالوگ یا ماژول‌های تخصصی وجود دارد، استفاده از ساختار IM 360 و IM 361 باعث توسعه سیستم کنترل می‌شود.
IM 365 چیست؟
IM 365 یک راهکار ساده‌تر برای اتصال Rack اصلی به یک Rack توسعه است.
کد سفارش این ماژول 6ES7365-0BA01-0AA0 است.
IM 365 به صورت یک جفت Interface برای Rack اصلی و Rack توسعه استفاده می‌شود و کابل ارتباطی آن به صورت ثابت روی مجموعه قرار گرفته است.
طول اتصال IM 365 برابر 1 متر است و برای توسعه ساده یک Rack مورد استفاده قرار میگیرد.
تفاوت مهم IM 365 با ساختار IM 360 و IM 361 این است که در Rack توسعه IM 365، Communication Bus منتقل نمی‌شود؛ بنابراین برخی Function Moduleها که به Communication Bus نیاز دارند در آن Rack قابل استفاده نیستند.
تفاوت IM 360، IM 361 و IM 365
| ماژول | کد سفارش | محل نصب | کاربرد | فاصله / ساختار |
|---|---|---|---|---|
| IM 360 | 6ES7360-3AA01-0AA0 | Rack 0 | ارسال ارتباط از Rack اصلی به Rack توسعه | حداکثر 10 متر بین Interface Moduleها |
| IM 361 | 6ES7361-3CA01-0AA0 | Rack توسعه | دریافت و انتقال ارتباط Rack | حداکثر 10 متر بین Interface Moduleها |
| IM 365 | 6ES7365-0BA01-0AA0 | Rack 0 و Rack 1 | توسعه ساده یک Rack | کابل ثابت 1 متر |
جدول کامل Interface Module های PLC S7-300
| مدل | کد فنی | نوع | کاربرد اصلی |
|---|---|---|---|
| IM 360 | 6ES7360-3AA01-0AA0 | Sender | اتصال Rack 0 به Rack توسعه |
| IM 361 | 6ES7361-3CA01-0AA0 | Receiver / Sender | ارتباط Rackهای توسعه با ساختار IM |
| IM 365 | 6ES7365-0BA01-0AA0 | Interface Pair | اتصال Rack اصلی به یک Rack توسعه |
راهنمای انتخاب ماژول های PLC S7-300
برای انتخاب ماژول مناسب ابتدا باید تعداد ورودی‌ها و خروجی‌های پروژه مشخص شود.
اگر سنسورها و فرمان‌ها به صورت دیجیتال باشند، تعداد DI و DO مورد نیاز باید مشخص شود.
برای سیگنال‌های دما، فشار، سطح، دبی و سایر اندازه‌گیری‌های پیوسته، ماژول آنالوگ مناسب انتخاب می‌شود.
در انتخاب کارت AI باید نوع سیگنال، رنج اندازه‌گیری، تعداد کانال، رزولوشن و نوع سنسور بررسی شود.
در انتخاب کارت AO نیز باید مشخص شود که تجهیز مقابل به سیگنال ولتاژ یا جریان نیاز دارد.
اگر سیستم دارای چند Rack باشد، تعداد Rackها و نوع توسعه مورد نیاز مشخص می‌کند که از IM 360/IM 361 یا IM 365 استفاده شود.
برای شبکه نیز نوع پروتکل، تعداد تجهیزات و قابلیت ارتباطی CPU و Communication Processor باید قبل از انتخاب تجهیزات بررسی شود.
جمع‌بندی لیست ماژول های PLC S7-300
ماژول های PLC S7-300 طیف گسترده‌ای از نیازهای اتوماسیون صنعتی را پوشش می‌دهند.
ماژول‌های دیجیتال برای دریافت و ارسال سیگنال‌های ON/OFF استفاده می‌شوند.
ماژول‌های آنالوگ برای اندازه‌گیری و کنترل سیگنال‌های پیوسته مورد استفاده قرار می‌گیرند.
ماژول‌های ارتباطی امکان اتصال PLC به شبکه‌ها و تجهیزات صنعتی را فراهم می‌کنند.
Interface Moduleها نیز برای توسعه سخت‌افزاری سیستم و اتصال Rackهای مختلف S7-300 کاربرد دارند.
هنگام تهیه لیست ماژول های PLC S7-300 باید نوع سیگنال، تعداد کانال، ولتاژ، نوع خروجی، رزولوشن، نوع شبکه و ساختار Rack بررسی شود.
برای انتخاب دقیق ماژول و بررسی کد سفارش، استفاده از Manual رسمی Siemens اهمیت زیادی دارد.
