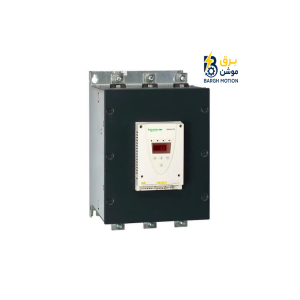

سافت‌استارتر اشنایدر ATS22 برای راه‌اندازی نرم موتورهای سه‌فاز استفاده می‌شود. آشنایی با منوها و پارامترهای این دستگاه به شما کمک می‌کند زمان استارت و توقف، محدودیت جریان و حفاظت حرارتی موتور را متناسب با شرایط کاری تنظیم کنید.

در این راهنمای فارسی از برق موشن، مهم‌ترین تنظیمات کی‌پد و منوهای SET، ADJ، PRO و CONF را مرور می‌کنیم.

آموزش کلیدهای کی‌پد ATS22

  • ENT: ورود به منو، انتخاب پارامتر و تأیید مقدار تنظیم‌شده.
  • جهت بالا و پایین: حرکت بین منوها و پارامترها و افزایش یا کاهش مقدار.
  • ESC: خروج از منوها یا بازگشت به مرحله قبل.

پارامترهای دستگاه در دو سطح Easy Start و Advanced در دسترس هستند. برای مشاهده تنظیمات پیشرفته، پارامتر LAC را در منوی ConF بررسی کنید و مطابق منوال دستگاه، سطح پیشرفته را فعال کنید.

منوی Utility و بازگرداندن تنظیمات

برای ورود به منوی UtIL، کلیدهای ESC و جهت بالا را هم‌زمان فشار دهید. یکی از پارامترهای این منو FCS است که برای بازگرداندن تنظیمات استفاده می‌شود.

هشدار: بازگردانی تنظیمات ممکن است پیکربندی فعلی دستگاه را تغییر دهد. پیش از اجرای این عملیات، از تنظیمات موجود یادداشت یا نسخه پشتیبان تهیه کنید و مراحل منوال همان مدل را دنبال کنید.

پارامترهای مهم منوی SET

پارامتر t90؛ ولتاژ اولیه استارت

ولتاژ اولیه اعمال‌شده به موتور در شروع راه‌اندازی را تعیین می‌کند. کاهش بیش از حد این مقدار ممکن است باعث ایجاد گشتاور ناکافی و طولانی شدن استارت شود.

پارامتر ILt؛ محدودیت جریان

جریان راه‌اندازی را محدود می‌کند. مقدار پیش‌فرض ذکرشده در متن منوال، ۳۵۰ درصد جریان نامی سافت‌استارتر ICL است. تنظیم نهایی باید بر اساس جریان نامی موتور و گشتاور موردنیاز بار انجام شود.

پارامتر tLS؛ حداکثر زمان استارت

حداکثر مدت مجاز برای راه‌اندازی موتور را مشخص می‌کند. اگر استارت بیش از زمان تعیین‌شده طول بکشد، خطای StF ممکن است ظاهر شود. مقدار این پارامتر باید با زمان واقعی راه‌اندازی و تنظیمات شتاب هماهنگ باشد.

پارامترهای ACC و dEC

ACC زمان شتاب‌گیری و dEC زمان کاهش سرعت کنترل‌شده را تعیین می‌کند. در صورت انتخاب حالت توقف آزاد، موتور بدون کاهش سرعت کنترل‌شده توسط سافت‌استارتر متوقف می‌شود.

پارامترهای tHP و ItH؛ حفاظت حرارتی

tHP کلاس حفاظت حرارتی موتور را تعیین می‌کند. کلاس‌های ۱۰، ۲۰ و ۳۰ رفتار حفاظتی متفاوتی دارند و باید بر اساس مشخصات موتور، زمان استارت و شرایط بار انتخاب شوند. پارامتر ItH نیز در تنظیم عملکرد حفاظت حرارتی نقش دارد؛ گزینه‌ها را مطابق نسخه منوال دستگاه بررسی کنید.

پارامترهای مهم منوی ADJ

پارامترهای snb و SLG؛ محدودیت استارت‌های مکرر

این تنظیمات برای مدیریت تعداد دفعات راه‌اندازی در یک بازه زمانی استفاده می‌شوند. برای نمونه، طبق مثال منوال، اگر محدودیت ۴ استارت در ۳۰ دقیقه باشد، عبور از حد مجاز می‌تواند خطای SnbF ایجاد کند.

پارامتر BST؛ تقویت گشتاور اولیه

برای کمک به شروع حرکت بارهایی که گشتاور اولیه بیشتری نیاز دارند استفاده می‌شود. مقدار آن را با احتیاط و متناسب با بار تنظیم کنید.

پارامتر SSC؛ روش کنترل شتاب و توقف

در حالت SSC = On، کنترل بر مبنای گشتاور انجام می‌شود. در حالت SSC = OFF، شتاب‌گیری و کاهش سرعت از الگوی تعیین‌شده در پارامتر SPCU پیروی می‌کند.

منوی PRO و وضعیت دستگاه

منوی PRO شامل تنظیمات حفاظتی و عملکردی دستگاه است. منوی SUP نیز برای مشاهده اطلاعات وضعیت و مقادیر اندازه‌گیری‌شده کاربرد دارد؛ از جمله جریان فازها و وضعیت ورودی‌ها و خروجی‌ها. پارامترهای فقط‌خواندنی برای مشاهده وضعیت هستند و امکان تغییر مقدار آن‌ها وجود ندارد.

نکات مهم تنظیم سافت‌استارتر ATS22

  • جریان نامی موتور و سافت‌استارتر را پیش از تنظیم محدودیت جریان بررسی کنید.
  • زمان‌های شتاب و توقف را متناسب با بار و شرایط مکانیکی انتخاب کنید.
  • کلاس حفاظت حرارتی را بر اساس اطلاعات موتور و شرایط راه‌اندازی تعیین کنید.
  • پیش از بازگردانی تنظیمات کارخانه، تنظیمات فعلی را ثبت کنید.
  • برای تشخیص دقیق خطاها و مقادیر پارامترها، منوال متناسب با کد فنی دستگاه را بررسی کنید.

خرید و تعمیر سافت‌استارتر اشنایدر

برای تهیه سافت‌استارتر اشنایدر، دریافت اطلاعات فنی و استفاده از خدمات تعمیراتی، می‌توانید از بخش‌های زیر در برق موشن بازدید کنید.

تعمیر سافت استارتر خرید سافت استارتر اشنایدر نمایندگی اشنایدر

سؤالات متداول

خطای StF در ATS22 چه زمانی رخ می‌دهد؟

این خطا می‌تواند زمانی رخ دهد که موتور در مدت مجاز تعیین‌شده برای استارت به شرایط مورد انتظار نرسد. پارامترهای زمان راه‌اندازی، محدودیت جریان و شرایط بار را بررسی کنید.

چرا موتور هنگام استارت گشتاور کافی ندارد؟

ولتاژ اولیه، محدودیت جریان و شرایط بار از عوامل مؤثر هستند. تنظیمات باید به‌صورت مرحله‌ای و مطابق مشخصات موتور اصلاح شوند.

آیا می‌توان تنظیمات ATS22 را به حالت اولیه برگرداند؟

پارامتر FCS در منوی Utility برای عملیات بازگردانی تنظیمات کاربرد دارد. قبل از اجرا، روش دقیق و پیامدهای آن را در منوال دستگاه بررسی کنید.
