MCCB زیمنس چیست؟ معرفی مدل‌های SENTRON، مشخصات، کاربردها و راهنمای انتخاب

MCCB زیمنس چیست؟

MCCB مخفف Molded Case Circuit Breaker و به معنی کلید اتوماتیک با بدنه قالبی است.

این کلیدها برای حفاظت سیستم‌های الکتریکی در برابر اضافه‌جریان، اضافه‌بار و اتصال کوتاه طراحی شده‌اند.

MCCB زیمنس در تابلوهای برق فشار ضعیف می‌تواند به‌عنوان کلید ورودی، کلید خروجی فیدر، حفاظت موتور یا حفاظت بخش‌های مختلف شبکه مورد استفاده قرار گیرد.

در مقایسه با MCB، کلیدهای MCCB معمولاً برای جریان‌ها و کاربردهای قدرت بالاتر استفاده می‌شوند و بسته به مدل امکانات حفاظتی و تنظیمی بیشتری دارند.

مدل‌های MCCB زیمنس

زیمنس خانواده SENTRON را برای حفاظت و توزیع انرژی در سیستم‌های فشار ضعیف توسعه داده است.

در حال حاضر خانواده اصلی MCCBهای SENTRON شامل مدل‌های مختلف سری 3VA است.

همچنین زیمنس خانواده‌های جدیدتر مانند 3VC را برای کاربردهای MCCB معرفی کرده و برای سیستم‌های DC نیز خانواده 3VD را ارائه می‌کند.

SENTRON 3VA1 زیمنس

SENTRON 3VA1 یکی از خانواده‌های MCCB زیمنس در سری 3VA است.

طبق مشخصات فعلی زیمنس، جریان نامی این خانواده در محدوده 16 تا 1000 آمپر قرار دارد.

واحد حفاظتی اصلی این خانواده TMTU است و برای حفاظت سیستم‌های فشار ضعیف مورد استفاده قرار می‌گیرد.

این خانواده می‌تواند برای حفاظت فیدرها و کاربردهای مختلف توزیع برق انتخاب شود.

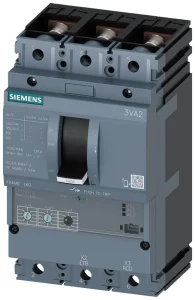

SENTRON 3VA2 زیمنس

SENTRON 3VA2 یکی از مدل‌های مهم MCCB زیمنس برای سیستم‌های توزیع برق است.

رنج جریان نامی این خانواده طبق اطلاعات رسمی زیمنس از 25 تا 1600 آمپر است.

3VA2 از واحدهای حفاظتی الکترونیکی ETU استفاده می‌کند و برای پروژه‌هایی که به حفاظت قابل تنظیم و امکانات بیشتر نیاز دارند مناسب است.

SENTRON 3VA2 plus زیمنس

SENTRON 3VA2 plus نسخه پیشرفته‌تر خانواده 3VA2 است.

این کلید برای پروژه‌هایی طراحی شده که علاوه بر حفاظت الکتریکی به قابلیت‌های دیجیتال، مانیتورینگ و ارتباطی نیاز دارند.

زیمنس برای 3VA2 plus قابلیت‌هایی مانند تنظیمات حفاظتی گسترده‌تر و امکانات دیجیتال را ارائه کرده است.

این خانواده برای سیستم‌های توزیع برق مدرن و تابلوهای هوشمند گزینه قابل توجهی محسوب می‌شود.

SENTRON 3VA5 زیمنس

SENTRON 3VA5 یکی دیگر از خانواده‌های MCCB زیمنس است که برای کاربردهای IEC و UL ارائه شده است.

طبق اطلاعات رسمی زیمنس، رنج جریان این خانواده از 15 آمپر تا 1600 آمپر در پیکربندی‌های مربوطه قرار دارد.

در نسخه‌های مختلف 3VA5 می‌توان از واحدهای حفاظتی TMTU یا ETU استفاده کرد.

SENTRON 3VA6 زیمنس

SENTRON 3VA6 برای کاربردهایی که به قدرت قطع و امکانات حفاظتی بالاتر نیاز دارند مورد استفاده قرار می‌گیرد.

طبق اطلاعات زیمنس، این خانواده در بازه 40 تا 1600 آمپر برای IEC/UL و تا 2000 آمپر در برخی پیکربندی‌های UL ارائه می‌شود.

3VA6 از واحدهای حفاظتی الکترونیکی ETU استفاده می‌کند.

SENTRON 3VA6 plus زیمنس

SENTRON 3VA6 plus نسخه پیشرفته خانواده 3VA6 است.

این خانواده علاوه بر حفاظت الکتریکی، قابلیت‌های دیجیتال و ارتباطی بیشتری را در اختیار سیستم قرار می‌دهد.

برای تابلوهای مدرن که نیاز به اندازه‌گیری، مانیتورینگ و اتصال به سیستم مدیریت انرژی دارند، این قابلیت‌ها اهمیت زیادی دارند.

جدول مقایسه مدل‌های MCCB زیمنس

قدرت قطع MCCB زیمنس چیست؟

یکی از مهم‌ترین پارامترها در انتخاب MCCB زیمنس قدرت قطع اتصال کوتاه است.

قدرت قطع نشان می‌دهد کلید در شرایط تعریف‌شده استاندارد تا چه میزان جریان اتصال کوتاه را می‌تواند به‌صورت ایمن قطع کند.

در انتخاب MCCB باید مقدار اتصال کوتاه احتمالی در نقطه نصب با قدرت قطع کلید مقایسه شود.

انتخاب کلید با قدرت قطع نامناسب می‌تواند ایمنی سیستم را کاهش دهد و به تجهیزات آسیب وارد کند.

واحد حفاظتی MCCB زیمنس چیست؟

Trip Unit یا واحد حفاظتی وظیفه تشخیص شرایط غیرعادی و صدور فرمان قطع کلید را بر عهده دارد.

در خانواده‌های مختلف SENTRON 3VA می‌توان از واحدهای حفاظتی حرارتی-مغناطیسی یا الکترونیکی استفاده کرد.

واحدهای الکترونیکی ETU امکانات تنظیمی و حفاظتی بیشتری ارائه می‌کنند.

حفاظت حرارتی و مغناطیسی MCCB زیمنس

در واحدهای Thermal-Magnetic، بخش حرارتی برای حفاظت اضافه‌بار و بخش مغناطیسی برای حفاظت سریع‌تر در برابر جریان‌های اتصال کوتاه استفاده می‌شود.

این ساختار برای بسیاری از کاربردهای استاندارد توزیع برق مناسب است.

تنظیمات دقیق و محدوده عملکرد به مدل و مشخصات Trip Unit بستگی دارد.

ETU در MCCB زیمنس چیست؟

ETU مخفف Electronic Trip Unit است و در بسیاری از مدل‌های پیشرفته MCCB زیمنس مورد استفاده قرار می‌گیرد.

واحدهای ETU امکان تنظیم دقیق‌تر حفاظت را نسبت به واحدهای ساده‌تر فراهم می‌کنند.

در برخی مدل‌ها قابلیت‌های اندازه‌گیری و ارتباطی نیز با استفاده از واحدهای الکترونیکی و تجهیزات جانبی قابل دستیابی است.

حفاظت اضافه‌بار در MCCB زیمنس

اضافه‌بار یکی از شرایط رایج در شبکه‌های برق است که در صورت تداوم می‌تواند باعث افزایش دمای کابل و تجهیزات شود.

واحد حفاظتی MCCB زیمنس می‌تواند شرایط اضافه‌بار را تشخیص داده و در محدوده مشخص فرمان قطع صادر کند.

تنظیم صحیح حفاظت اضافه‌بار اهمیت زیادی دارد و باید با ظرفیت کابل و جریان طراحی مدار هماهنگ باشد.

حفاظت اتصال کوتاه در MCCB زیمنس

اتصال کوتاه باعث ایجاد جریان بسیار بالا در مدار می‌شود.

یکی از مهم‌ترین وظایف MCCB زیمنس قطع سریع جریان خطا و محدود کردن آسیب احتمالی به تجهیزات است.

انتخاب قدرت قطع مناسب و هماهنگی حفاظتی کلید با شبکه از مهم‌ترین موارد طراحی تابلو برق محسوب می‌شود.

حفاظت اتصال زمین در MCCB زیمنس

برخی واحدهای حفاظتی الکترونیکی MCCBهای SENTRON امکان ارائه حفاظت Ground Fault را دارند.

این قابلیت می‌تواند در طراحی سیستم‌های توزیع برق برای تشخیص خطاهای اتصال زمین مورد استفاده قرار گیرد.

نوع دقیق حفاظت زمین و محدوده تنظیم آن باید بر اساس مدل ETU و مشخصات کلید بررسی شود.

تجهیزات جانبی MCCB زیمنس

یکی از مزایای مهم خانواده SENTRON 3VA، تنوع تجهیزات جانبی آن است.

زیمنس برای خانواده 3VA بیش از 500 نوع تجهیز جانبی برای کاربردهای مختلف اندازه‌گیری، ارتباط، کنترل و نصب ارائه می‌کند.

Shunt Trip در MCCB زیمنس

Shunt Trip برای قطع کلید با استفاده از یک فرمان الکتریکی خارجی استفاده می‌شود.

این تجهیز در سیستم‌های قطع اضطراری، تابلوهای اتوماسیون و کاربردهایی که نیاز به فرمان قطع از سیستم کنترل دارند کاربرد دارد.

ولتاژ بوبین باید مطابق مدل انتخابی و ولتاژ مدار فرمان باشد.

Undervoltage Release در MCCB زیمنس

Undervoltage Release یا رهاساز افت ولتاژ برای عملکرد کلید بر اساس وضعیت ولتاژ مدار فرمان مورد استفاده قرار می‌گیرد.

این تجهیز در بعضی کاربردهای حفاظتی و کنترلی تابلو برق مورد استفاده قرار می‌گیرد.

کنتاکت کمکی MCCB زیمنس

کنتاکت کمکی امکان ارسال وضعیت کلید به مدار کنترل را فراهم می‌کند.

برای مثال می‌توان وضعیت ON یا OFF کلید را به PLC یا سیستم مانیتورینگ منتقل کرد.

این قابلیت در تابلوهای اتوماسیون صنعتی و سیستم‌های مدیریت انرژی کاربرد زیادی دارد.

MCCB زیمنس و ارتباطات صنعتی

یکی از ویژگی‌های مهم نسل‌های جدید MCCB زیمنس امکان اتصال به سیستم‌های دیجیتال و مدیریت انرژی است.

بسته به مدل و تجهیزات جانبی، SENTRON 3VA می‌تواند با سیستم‌های اتوماسیون و نرم‌افزارهای مدیریتی ارتباط برقرار کند.

زیمنس برای برخی پیکربندی‌ها پروتکل‌هایی مانند Modbus TCP/RTU، PROFINET و PROFIBUS را پشتیبانی می‌کند.

MCCB زیمنس و نرم‌افزار SENTRON Powerconfig

برای برخی تجهیزات SENTRON، نرم‌افزار SENTRON Powerconfig برای Commissioning، پارامترگذاری و سرویس تجهیزات استفاده می‌شود.

این نرم‌افزار می‌تواند فرآیند تنظیم و بررسی تجهیزات حفاظتی را ساده‌تر کند.

در پروژه‌هایی که از MCCBهای دارای قابلیت دیجیتال استفاده می‌شود، ابزارهای نرم‌افزاری نقش مهمی در راه‌اندازی و نگهداری دارند.

MCCB زیمنس در تابلو برق صنعتی

یکی از کاربردهای اصلی MCCB زیمنس استفاده از آن در تابلوهای برق صنعتی است.

کلید MCCB می‌تواند به‌عنوان کلید ورودی تابلو یا حفاظت فیدرهای خروجی مورد استفاده قرار گیرد.

در تابلوهای بزرگ، انتخاب کلید باید با سیستم توزیع، کابل‌ها، شینه‌ها و کلیدهای بالادست و پایین‌دست هماهنگ باشد.

MCCB زیمنس برای حفاظت موتور

در برخی کاربردهای صنعتی MCCB در مدار تغذیه موتور قرار می‌گیرد.

با این حال MCCB به‌تنهایی جایگزین همه تجهیزات حفاظت موتور نیست.

در مدار موتور بسته به طراحی سیستم ممکن است به کنتاکتور، رله اضافه‌بار، تجهیزات کنترل و سایر حفاظت‌های مورد نیاز نیز نیاز باشد.

MCCB زیمنس برای حفاظت ژنراتور

خانواده SENTRON 3VA در کاربردهای حفاظت ژنراتور نیز قابل استفاده است.

انتخاب کلید در این کاربرد باید بر اساس جریان ژنراتور، شرایط اتصال کوتاه، نوع سیستم توزیع و تنظیمات حفاظتی انجام شود.

هماهنگی بین حفاظت ژنراتور و سایر تجهیزات شبکه اهمیت بسیار زیادی دارد.

تفاوت MCCB زیمنس و MCB زیمنس

MCB و MCCB هر دو برای حفاظت مدار استفاده می‌شوند، اما از نظر ظرفیت جریان، ساختار، قدرت قطع و امکانات حفاظتی تفاوت دارند.

MCCB زیمنس 3VA2 plus چه قابلیت‌هایی دارد؟

یکی از ویژگی‌های مهم 3VA2 plus، تمرکز بیشتر روی حفاظت پیشرفته و دیجیتال‌سازی است.

زیمنس برای این خانواده قابلیت‌هایی مانند DAS+ را برای افزایش ایمنی در زمان تعمیرات ارائه کرده است.

همچنین در مدل‌های مربوطه قابلیت‌های ارتباطی و رابط‌هایی مانند USB-C و Bluetooth برای پارامترگذاری و دسترسی به اطلاعات دستگاه وجود دارد.

MCCB زیمنس 3VA6 plus

3VA6 plus برای کاربردهایی با نیازهای بالاتر حفاظتی و دیجیتال طراحی شده است.

این خانواده از واحدهای حفاظتی الکترونیکی استفاده می‌کند و امکان استفاده از قابلیت‌های اندازه‌گیری و ارتباطی را فراهم می‌کند.

3VA6 plus برای پروژه‌های مدرن توزیع برق که به مانیتورینگ و مدیریت انرژی نیاز دارند گزینه مناسبی است.

MCCB زیمنس 3VC چیست؟

SENTRON 3VC یکی از خانواده‌های جدید MCCB زیمنس است که برای سیستم‌های فشار ضعیف طراحی شده است.

زیمنس برای 3VC حفاظت حرارتی-مغناطیسی، حفاظت تک‌مغناطیسی و حفاظت الکترونیکی را در گزینه‌های مختلف ارائه می‌کند.

این خانواده برای حفاظت سیستم‌های توزیع برق، تابلوهای کنترل و تجهیزات مختلف طراحی شده است.

MCCB زیمنس 3VD برای برق DC

SENTRON 3VD خانواده MCCB زیمنس برای کاربردهای DC است.

طبق اطلاعات رسمی زیمنس، 3VD برای سیستم‌های DC تا حداکثر 1000V DC طراحی شده و پوشش جریانی آن تا 1200 آمپر می‌رسد.

این خانواده با ساختار دوپل و گزینه‌های مختلف تعداد پل برای کاربردهای DC طراحی شده است.

نحوه انتخاب MCCB زیمنس

انتخاب MCCB زیمنس باید بر اساس مشخصات واقعی شبکه و بار انجام شود.

1. محاسبه جریان طراحی مدار
2. تعیین ولتاژ کاری
3. بررسی جریان اتصال کوتاه احتمالی
4. انتخاب قدرت قطع مناسب
5. تعیین تعداد پل
6. انتخاب فریم مناسب
7. انتخاب نوع Trip Unit
8. تعیین تنظیمات حفاظت اضافه‌بار
9. بررسی حفاظت اتصال کوتاه
10. بررسی نیاز به Ground Fault
11. بررسی تجهیزات جانبی
12. بررسی نیاز به ارتباطات صنعتی
13. بررسی هماهنگی حفاظتی

مشخصات مهم روی پلاک MCCB زیمنس

برای شناسایی صحیح یک MCCB زیمنس باید اطلاعات روی پلاک کلید بررسی شود.

جریان نامی، ولتاژ کاری، قدرت قطع، تعداد پل، نوع Trip Unit و شماره فنی محصول از مهم‌ترین اطلاعات هستند.

در مدل‌های الکترونیکی باید نوع ETU نیز بررسی شود.

MCCB زیمنس و Selectivity

یکی از موضوعات مهم در طراحی تابلو برق، Selectivity یا گزینش‌پذیری حفاظتی است.

هدف از Selectivity این است که در زمان بروز خطا، تا حد امکان نزدیک‌ترین تجهیز حفاظتی به محل خطا عمل کند.

این موضوع باعث می‌شود بخش‌های سالم سیستم بدون دلیل از مدار خارج نشوند.

خانواده SENTRON 3VA برای سیستم‌های حفاظتی هماهنگ و انتخابی طراحی شده است.

نگهداری MCCB زیمنس

نگهداری صحیح MCCB نقش مهمی در افزایش قابلیت اطمینان تابلو برق دارد.

وضعیت ظاهری کلید، اتصالات، کابل‌ها و ترمینال‌ها باید به‌صورت دوره‌ای بررسی شوند.

در صورت مشاهده داغ‌شدگی، تغییر رنگ، صدای غیرعادی یا بوی سوختگی باید کلید و مدار مربوطه توسط متخصص بررسی شود.

خرید MCCB زیمنس

هنگام خرید MCCB زیمنس بهتر است تنها به آمپراژ کلید توجه نکنید.

مدل دقیق SENTRON، جریان نامی، قدرت قطع، تعداد پل، نوع Trip Unit، ولتاژ کاری و تجهیزات جانبی باید با نیاز پروژه مطابقت داشته باشند.

اگر پروژه به مانیتورینگ یا اتوماسیون نیاز داشته باشد، قابلیت‌های ارتباطی و اندازه‌گیری نیز باید در زمان انتخاب بررسی شوند.

جمع‌بندی MCCB زیمنس

MCCB زیمنس یکی از گزینه‌های مهم برای حفاظت و توزیع انرژی در سیستم‌های فشار ضعیف است.

خانواده SENTRON 3VA شامل مدل‌های مختلفی مانند 3VA1، 3VA2، 3VA2 plus، 3VA5، 3VA6 و 3VA6 plus است.

بسته به مدل، این کلیدها می‌توانند از واحدهای حفاظتی حرارتی-مغناطیسی یا الکترونیکی استفاده کنند.

در مدل‌های پیشرفته‌تر قابلیت‌هایی مانند اندازه‌گیری، مانیتورینگ، ارتباطات صنعتی و امکانات دیجیتال نیز در دسترس قرار می‌گیرد.

همچنین زیمنس خانواده 3VC را برای MCCBهای فشار ضعیف و 3VD را برای کاربردهای DC ارائه کرده است.

برای انتخاب صحیح MCCB زیمنس باید جریان، ولتاژ، قدرت قطع، نوع Trip Unit، تعداد پل، نوع بار و شرایط شبکه به‌صورت کامل بررسی شود.
