انتخاب سافت استارتر مناسب زیمنس یکی از مراحل مهم در طراحی تابلو برق و سیستم راه‌اندازی موتورهای صنعتی است. سافت استارتر برای راه‌اندازی و توقف نرم موتور سه فاز استفاده می‌شود و می‌تواند تنش مکانیکی و افت ولتاژ شبکه در زمان راه‌اندازی را کاهش دهد.
زیمنس خانواده SIRIUS 3RW را برای کاربردهای مختلف سافت استارت ارائه کرده است. این خانواده از مدل‌های ساده برای کاربردهای استاندارد تا مدل‌های پیشرفته برای فرآیندهای سنگین را شامل می‌شود.
سافت استارتر زیمنس چیست؟
سافت استارتر زیمنس یک تجهیز الکترونیکی برای کنترل تدریجی ولتاژ موتور در زمان استارت است. این روش باعث می‌شود موتور به‌صورت نرم‌تر به سرعت کاری برسد.
در راه‌اندازی مستقیم، جریان اولیه موتور می‌تواند مقدار زیادی داشته باشد و باعث افت ولتاژ و تنش مکانیکی شود. استفاده از سافت استارتر زیمنس می‌تواند این شرایط را کنترل کند.
سافت استارتر معمولاً برای موتورهایی استفاده می‌شود که با سرعت ثابت کار می‌کنند و هدف اصلی، کنترل فرآیند راه‌اندازی و توقف است.
انواع سافت استارتر زیمنس
زیمنس سافت استارترهای SIRIUS را در چند سطح عملکردی ارائه کرده است. در خانواده 3RW، مدل‌های مختلفی برای کاربردهای استاندارد، عمومی و سنگین وجود دارد
| سری | سطح عملکرد | کاربرد کلی |
|---|---|---|
| 3RW30 | Basic | کاربردهای استاندارد و ساده |
| 3RW40 | Basic | کاربردهای استاندارد با امکانات بیشتر |
| 3RW50 | Basic | راه‌اندازی استاندارد موتورهای سه فاز |
| 3RW52 | General Performance | جایگزین مناسب برای بسیاری از کاربردهای ستاره-مثلث |
| 3RW55 | High Performance | کاربردهای پیچیده و راه‌اندازی‌های سنگین |
سافت استارتر زیمنس 3RW30
3RW30 یکی از مدل‌های سافت استارتر SIRIUS برای کاربردهای استاندارد است. این مدل با طراحی کامپکت برای پروژه‌هایی مناسب است که به امکانات پیچیده ارتباطی و کنترلی نیاز ندارند.
در انتخاب 3RW30 باید جریان موتور و شرایط راه‌اندازی بررسی شود. زیمنس در مستندات این سری تأکید می‌کند که برای زمان‌های رمپ طولانی‌تر یا تعداد استارت بالاتر ممکن است نیاز به انتخاب سایز بزرگ‌تر باشد.
سافت استارتر زیمنس 3RW40
3RW40 برای کاربردهای استاندارد سافت استارت طراحی شده و نسبت به مدل‌های ساده‌تر امکانات حفاظتی و کنترلی بیشتری ارائه می‌دهد.
این سری برای کاربردهایی مانند پمپ، فن، نوار نقاله و برخی ماشین‌آلات صنعتی می‌تواند مورد بررسی قرار گیرد.
سافت استارتر زیمنس 3RW50
3RW50 یکی از مدل‌های نسل SIRIUS 3RW برای کاربردهای پایه است. این سری با طراحی فشرده برای کاربردهای استاندارد موتورهای سه فاز استفاده می‌شود.
اگر پروژه به قابلیت‌های پیشرفته ارتباطی یا کنترل پیچیده نیاز نداشته باشد، سری‌های پایه SIRIUS 3RW می‌توانند گزینه مناسبی باشند. زیمنس نیز 3RW30/40/50 را در گروه Basic Performance قرار می‌دهد.
سافت استارتر زیمنس 3RW52
3RW52 در گروه General Performance قرار می‌گیرد و زیمنس آن را به‌عنوان گزینه‌ای مناسب برای جایگزینی استارترهای ستاره-مثلث معرفی می‌کند.
این مدل زمانی اهمیت بیشتری پیدا می‌کند که پروژه علاوه بر راه‌اندازی نرم، به امکانات بیشتری نسبت به سافت استارترهای پایه نیاز داشته باشد.

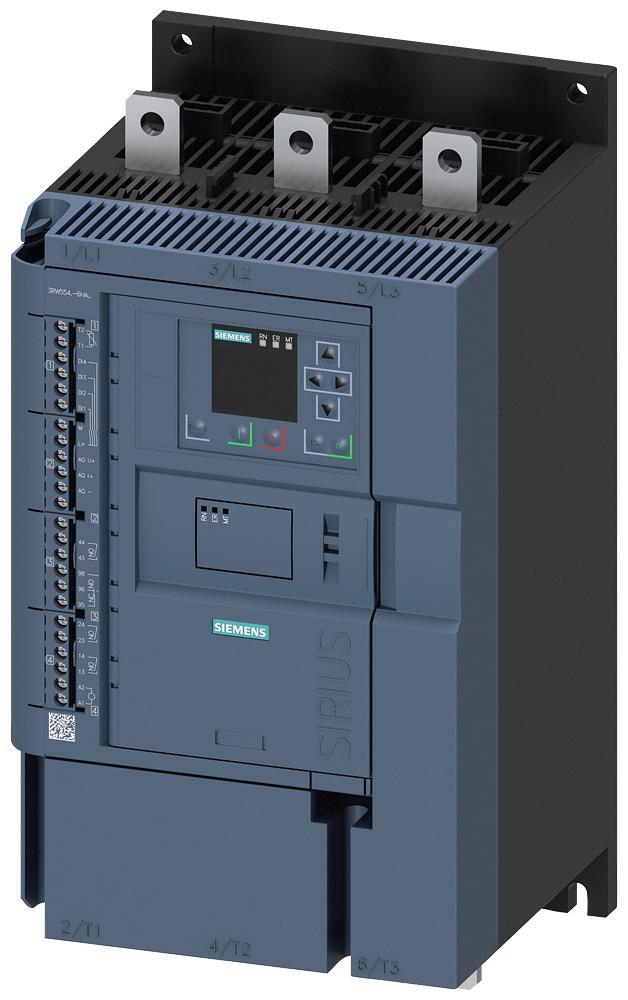

سافت استارتر زیمنس 3RW55
3RW55 در گروه High Performance قرار دارد و برای کاربردهایی طراحی شده است که فرآیند راه‌اندازی و توقف موتور دشوارتر است.
در پروژه‌های صنعتی سنگین، انتخاب سافت استارتر باید با توجه به شرایط واقعی بار انجام شود. 3RW55 امکانات پیشرفته‌تری از جمله قابلیت‌های ارتباطی و گزینه‌های توسعه ارائه می‌کند.
زیمنس همچنین برای 3RW55 قابلیت‌هایی مانند ارتباط EtherNet/IP، ماژول ارتباطی PROFINET و در برخی نسخه‌ها STO را ارائه کرده است.
مقایسه مدل های سافت استارتر زیمنس
| مدل | کاربرد | سطح عملکرد | مناسب برای |
|---|---|---|---|
| 3RW30 | استاندارد | Basic | موتورهای معمولی و پروژه‌های ساده |
| 3RW40 | استاندارد | Basic | کاربردهای صنعتی عمومی |
| 3RW50 | استاندارد | Basic | راه‌اندازی معمولی موتور |
| 3RW52 | عمومی | General | جایگزینی ستاره-مثلث |
| 3RW55 | سنگین و پیشرفته | High Performance | کاربردهای دشوار صنعتی |
چگونه سافت استارتر مناسب زیمنس را انتخاب کنیم؟
برای انتخاب سافت استارتر مناسب زیمنس ابتدا باید اطلاعات پلاک موتور بررسی شود. مهم‌ترین اطلاعات شامل توان موتور، ولتاژ، جریان نامی و فرکانس است.
بعد از مشخص شدن مشخصات موتور، نوع بار مشخص می‌شود. پمپ، فن، کمپرسور، نوار نقاله و ماشین‌آلات صنعتی رفتار یکسانی هنگام استارت ندارند.
به همین دلیل ممکن است دو موتور با توان یکسان به سافت استارترهای متفاوتی نیاز داشته باشند.
| پارامتر | اهمیت |
|---|---|
| توان موتور | تعیین محدوده انتخاب |
| جریان نامی | یکی از مهم‌ترین معیارهای سایزینگ |
| ولتاژ موتور | تطبیق با محدوده کاری سافت استارتر |
| نوع بار | تعیین شرایط راه‌اندازی |
| زمان استارت | مؤثر بر انتخاب سایز |
| تعداد استارت | مؤثر بر حرارت و ظرفیت کاری |
| شرایط محیط | دما و تهویه تابلو |
انتخاب سافت استارتر زیمنس بر اساس نوع بار
| نوع بار | نمونه کاربرد | سری قابل بررسی |
|---|---|---|
| پمپ | پمپ آب و فرآیندی | 3RW30 / 3RW40 / 3RW50 / 3RW52 |
| فن | فن صنعتی و تهویه | 3RW40 / 3RW50 / 3RW52 |
| نوار نقاله | خطوط انتقال | 3RW40 / 3RW50 / 3RW52 |
| کمپرسور | سیستم‌های هوای فشرده | 3RW52 / 3RW55 |
| بار سنگین | ماشین‌آلات صنعتی | 3RW55 |
سافت استارتر زیمنس برای پمپ
در کاربردهای پمپی، راه‌اندازی و توقف نرم می‌تواند برای کاهش تنش‌های مکانیکی و مشکلات ناشی از تغییرات ناگهانی شرایط کاری مفید باشد.
برای انتخاب سافت استارتر زیمنس برای پمپ باید توان و جریان موتور، نوع پمپ، زمان شتاب‌گیری و تعداد دفعات استارت بررسی شود.
سافت استارتر زیمنس برای نوار نقاله
در نوار نقاله، استارت ناگهانی موتور می‌تواند باعث ایجاد ضربه مکانیکی در سیستم انتقال شود. سافت استارتر با کنترل تدریجی راه‌اندازی می‌تواند شروع حرکت نرم‌تری ایجاد کند.
در این کاربرد، علاوه بر توان موتور باید وزن بار، وضعیت بارگذاری و زمان موردنیاز برای رسیدن موتور به سرعت کاری بررسی شود.
سافت استارتر زیمنس برای کمپرسور
کمپرسورها می‌توانند در زمان راه‌اندازی شرایط متفاوتی نسبت به بارهای معمولی داشته باشند. بنابراین انتخاب سافت استارتر کمپرسور باید بر اساس جریان واقعی موتور و شرایط بار انجام شود.
در کاربردهای سنگین‌تر، سری‌های بالاتر SIRIUS مانند 3RW52 و 3RW55 می‌توانند در فرآیند انتخاب بررسی شوند.
تفاوت سافت استارتر و درایو زیمنس
| ویژگی | سافت استارتر | درایو |
|---|---|---|
| راه‌اندازی نرم | دارد | دارد |
| تغییر سرعت موتور | خیر | دارد |
| کنترل فرکانس | خیر | دارد |
| کاربرد موتور سرعت ثابت | مناسب | مناسب |
| کنترل کامل سرعت | مناسب نیست | مناسب |
نکات مهم در سایزینگ سافت استارتر زیمنس
- جریان پلاک موتور را بررسی کنید.
- ولتاژ شبکه را مشخص کنید.
- نوع بار را مشخص کنید.
- زمان استارت موتور را بررسی کنید.
- تعداد استارت در ساعت را مشخص کنید.
- دمای محیط و شرایط تهویه تابلو را در نظر بگیرید.
- شرایط کار دائم یا سنگین را بررسی کنید.
- در صورت وجود راه‌اندازی طولانی، سایزینگ را دقیق‌تر انجام دهید.
قیمت سافت استارتر زیمنس
قیمت سافت استارتر زیمنس به مدل، توان یا جریان قابل پشتیبانی، ولتاژ کاری، سطح عملکرد و امکانات تجهیز بستگی دارد.
به همین دلیل برای استعلام قیمت دقیق سافت استارتر زیمنس بهتر است مدل دقیق یا مشخصات موتور و کاربرد اعلام شود.
خرید سافت استارتر زیمنس
برای خرید سافت استارتر زیمنس بهتر است ابتدا مدل موتور و شرایط راه‌اندازی مشخص شود. انتخاب مدل صرفاً بر اساس توان موتور ممکن است در برخی کاربردها باعث انتخاب نادرست شود.
برق موشن می‌تواند در انتخاب سافت استارتر مناسب بر اساس جریان موتور، نوع بار و شرایط پروژه راهنمایی فنی ارائه کند.
نمایندگی زیمنس و تأمین سافت استارتر
برق موشن در حوزه تجهیزات برق صنعتی و اتوماسیون، محصولات زیمنس را برای پروژه‌های مختلف بررسی و تأمین می‌کند. انتخاب سافت استارتر زیمنس باید بر اساس مشخصات واقعی موتور و کاربرد انجام شود.
در برق موشن نمایندگی زیمنس، امکان بررسی مدل‌های مختلف SIRIUS و انتخاب گزینه متناسب با نیاز پروژه وجود دارد.
اگر به دنبال نمایندگی زیمنس برای خرید سافت استارتر، تجهیزات حفاظتی، کنتاکتور و سایر تجهیزات برق صنعتی هستید، مشخصات فنی تجهیز موردنظر را قبل از خرید بررسی کنید.
جمع‌بندی انتخاب سافت استارتر زیمنس
سافت استارترهای زیمنس SIRIUS در مدل‌های مختلفی مانند 3RW30، 3RW40، 3RW50، 3RW52 و 3RW55 ارائه شده‌اند و هر سری برای سطح متفاوتی از نیازهای راه‌اندازی طراحی شده است.
برای کاربردهای استاندارد می‌توان سری‌های پایه را بررسی کرد، در حالی که برای کاربردهای عمومی‌تر 3RW52 و برای فرآیندهای پیچیده و سنگین‌تر 3RW55 گزینه‌های مهم‌تری هستند. دسته‌بندی رسمی زیمنس نیز 3RW30/40/50 را Basic، مدل 3RW52 را General Performance و 3RW55 را High Performance معرفی می‌کند.
در نهایت، انتخاب صحیح سافت استارتر زیمنس باید بر اساس جریان موتور، نوع بار، زمان راه‌اندازی، تعداد استارت و شرایط محیطی انجام شود.
