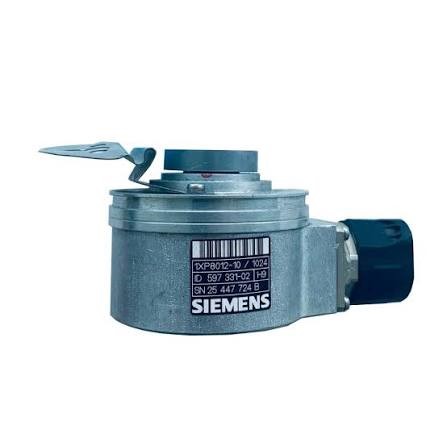

انکودر زیمنس
انکودر زیمنس چیست؟ معرفی کامل Encoder های زیمنس، مدل‌های ERN و EQN و انکودرهای PROFINET
انکودر زیمنس یکی از تجهیزات مهم در سیستم‌های کنترل حرکت، اتوماسیون صنعتی و سروو است که برای اندازه‌گیری موقعیت، سرعت، جهت چرخش و در برخی کاربردها زاویه محور مورد استفاده قرار می‌گیرد.
در سیستم‌های اتوماسیون صنعتی، اطلاعات انکودر می‌تواند به درایو، PLC یا کنترلر حرکت ارسال شود تا سیستم بتواند موقعیت و سرعت موتور یا محور مکانیکی را با دقت کنترل کند.
شرکت زیمنس در کنار درایوهای SINAMICS و سیستم‌های Motion Control، راهکارهای مختلفی برای فیدبک موتور و انکودر ارائه کرده است.
از خانواده‌های شناخته‌شده در این حوزه می‌توان به ERN و EQN اشاره کرد. همچنین در پروژه‌های مدرن اتوماسیون، انکودرهای دارای ارتباطات دیجیتال مانند PROFINET نیز کاربرد زیادی دارند.
انکودر زیمنس چیست؟
انکودر یک سنسور الکترومکانیکی یا الکترونیکی است که حرکت مکانیکی را به سیگنال قابل پردازش برای سیستم کنترل تبدیل می‌کند.
در موتورهای صنعتی، انکودر معمولاً روی محور موتور یا مجموعه مکانیکی نصب می‌شود و اطلاعات مربوط به حرکت محور را در اختیار کنترلر قرار می‌دهد.
انکودر زیمنس می‌تواند بسته به مدل برای اندازه‌گیری سرعت، موقعیت نسبی، موقعیت مطلق، جهت حرکت و اطلاعات مربوط به محور استفاده شود.
- کنترل سرعت موتور
- کنترل موقعیت محور
- سروو موتورها
- سیستم‌های Motion Control
- ماشین‌آلات CNC
- رباتیک صنعتی
- ماشین‌های بسته‌بندی
- نوار نقاله‌ها
- ماشین‌آلات چاپ
- سیستم‌های برش
- ماشین‌آلات نساجی
- سیستم‌های بالابر
- خطوط تولید
- کنترل محورهای دقیق
انواع انکودر زیمنس
به‌طور کلی انکودرها را می‌توان بر اساس نوع خروجی و روش اندازه‌گیری به دو گروه اصلی Incremental و Absolute تقسیم کرد.
انکودر افزایشی که حرکت را به‌صورت پالس یا سیگنال‌های افزایشی به کنترلر ارسال می‌کند.
انکودر مطلق که اطلاعات موقعیت محور را به شکل کد موقعیت در اختیار سیستم کنترل قرار می‌دهد.
انکودرهای دارای ارتباط دیجیتال شبکه‌ای برای استفاده در سیستم‌های اتوماسیون صنعتی و Motion.
انکودر ERN زیمنس چیست؟
ERN یکی از خانواده‌های شناخته‌شده انکودرهای HEIDENHAIN است که در بسیاری از موتورهای صنعتی و سیستم‌های درایو مورد استفاده قرار می‌گیرد و در اکوسیستم Motion Control زیمنس نیز با فیدبک‌های مربوط به موتور و درایو دیده می‌شود.
انکودرهای ERN عمدتاً در گروه انکودرهای Incremental قرار می‌گیرند و سیگنال‌های افزایشی را برای تشخیص حرکت محور تولید میکنند.
بسته به مدل، رزولوشن، نوع سیگنال، رابط و مشخصات مکانیکی می‌تواند متفاوت باشد.
ERN نام یک خانواده است و برای انتخاب قطعه باید شماره فنی کامل بررسی شود؛ زیرا مشخصات الکتریکی و مکانیکی مدل‌های مختلف ERN یکسان نیست.
انکودر EQN زیمنس چیست؟
EQN نیز یکی از خانواده‌های شناخته‌شده انکودرهای HEIDENHAIN است که در کاربردهای Position Feedback و سیستم‌های Motion Control مورد استفاده قرار می‌گیرد.
برخلاف خانواده‌های Incremental مانند ERN، بسیاری از مدل‌های EQN در گروه انکودرهای Absolute قرار می‌گیرند.
انکودر مطلق می‌تواند اطلاعات موقعیت را به‌صورت Absolute در اختیار کنترلر قرار دهد.
این ویژگی در کاربردهایی که موقعیت دقیق محور اهمیت دارد بسیار مهم است.
تفاوت ERN و EQN
| ویژگی | ERN | EQN |
|---|---|---|
| نوع کلی | Incremental | Absolute |
| اندازه‌گیری | حرکت نسبی | موقعیت مطلق |
| کاربرد | سرعت و فیدبک حرکت | Position Feedback |
| استفاده در Motion | دارد | دارد |
| شماره فنی | باید دقیق بررسی شود | باید دقیق بررسی شود |
انکودر PROFINET زیمنس
در سیستم‌های اتوماسیون مدرن، استفاده از شبکه‌های صنعتی باعث شده است انکودرهای دارای رابط Ethernet و PROFINET اهمیت زیادی پیدا کنند.
در این ساختار، انکودر می‌تواند اطلاعات موقعیت و سرعت را از طریق شبکه صنعتی در اختیار PLC یا کنترلر قرار دهد.
استفاده از PROFINET باعث کاهش سیم‌کشی‌های سنتی و ساده‌تر شدن اتصال تجهیزات در شبکه می‌شود.
انکودرهای PROFINET می‌توانند در کنار PLCهای زیمنس مانند خانواده SIMATIC S7 و تجهیزات Motion مورد استفاده قرار گیرند.
مزایای انکودر PROFINET
- ارتباط از طریق Ethernet صنعتی
- کاهش سیم‌کشی
- امکان اتصال به شبکه اتوماسیون
- تشخیص و مانیتورینگ بهتر تجهیزات
- انتقال اطلاعات موقعیت
- انتقال اطلاعات سرعت
- مناسب برای سیستم‌های Motion
- قابلیت استفاده در شبکه‌های صنعتی
- یکپارچگی بهتر با سیستم کنترل
انکودر زیمنس و SINAMICS
یکی از مهم‌ترین کاربردهای انکودر زیمنس استفاده به‌عنوان فیدبک در سیستم‌های درایو SINAMICS است.
در کاربردهای سروو و کنترل حرکت، کنترلر نیاز دارد موقعیت و سرعت واقعی موتور را دریافت کند.
انکودر این اطلاعات را به سیستم درایو ارسال می‌کند و درایو بر اساس آن فرمان مناسب را به موتور اعمال می‌کند.
درایوهای خانواده SINAMICS بسته به مدل می‌توانند از انواع مختلف فیدبک و انکودر پشتیبانی کنند.
انکودر در سروو موتور زیمنس
در سروو موتورها دقت Position و Speed اهمیت بسیار زیادی دارد.
به همین دلیل انکودر یکی از اجزای اصلی سیستم Servo است.
اطلاعات انکودر به درایو ارسال می‌شود تا حلقه کنترل بسته شکل بگیرد.
در سیستم‌های Motion Control، کیفیت و نوع فیدبک می‌تواند روی دقت، پایداری و عملکرد محور تأثیر مستقیم داشته باشد.
انکودر Incremental چیست؟
انکودر Incremental با تولید پالس، مقدار حرکت محور را برای سیستم کنترل مشخص می‌کند.
در بسیاری از انکودرهای افزایشی از کانال‌های A و B استفاده می‌شود.
اختلاف فاز بین A و B امکان تشخیص جهت چرخش را نیز فراهم می‌کند.
در برخی مدل‌ها کانال Z یا Index نیز وجود دارد که یک پالس مرجع در هر دور ایجاد می‌کند.
سیگنال‌های A، B و Z انکودر
| سیگنال | کاربرد |
|---|---|
| A | پالس اصلی حرکت |
| B | تشخیص جهت و حرکت |
| Z | پالس Index یا مرجع |
رزولوشن انکودر زیمنس
رزولوشن یکی از مهم‌ترین مشخصات هنگام انتخاب انکودر زیمنس است.
در انکودرهای Incremental، رزولوشن معمولاً بر اساس تعداد پالس یا سیکل در هر دور بیان می‌شود.
هرچه رزولوشن بالاتر باشد، امکان تشخیص تغییرات کوچک‌تر حرکت بیشتر می‌شود؛ البته انتخاب رزولوشن باید با توجه به ظرفیت کنترلر و نیاز واقعی پروژه انجام شود.
انکودر Absolute چیست؟
انکودر Absolute موقعیت محور را به‌صورت مطلق در اختیار سیستم کنترل قرار می‌دهد.
مزیت مهم انکودر Absolute این است که اطلاعات موقعیت می‌تواند بدون نیاز به شمارش ساده پالس‌ها در اختیار کنترلر قرار گیرد.
این موضوع در بسیاری از کاربردهای دقیق Motion Control اهمیت زیادی دارد.
انکودر Singleturn و Multiturn
موقعیت محور را در محدوده یک دور اندازه‌گیری می‌کند.
علاوه بر موقعیت داخل یک دور، تعداد دورهای محور را نیز در کاربردهای مربوطه در نظر می‌گیرد.
برای کنترل دقیق موقعیت در سیستم‌های Motion و Servo استفاده می‌شود.
انکودر زیمنس با DRIVE-CLiQ
در اکوسیستم SINAMICS، ارتباط DRIVE-CLiQ یکی از روش‌های مهم ارتباطی برای تجهیزات Motion و فیدبک است.
تجهیزات سازگار با DRIVE-CLiQ می‌توانند اطلاعات مربوط به فیدبک و سایر داده‌های مورد نیاز را به سیستم درایو منتقل کنند.
این روش ارتباطی برای یکپارچه‌سازی سیستم‌های SINAMICS و تجهیزات Motion بسیار کاربردی است.
تفاوت انکودر PROFINET و DRIVE-CLiQ
| ویژگی | PROFINET | DRIVE-CLiQ |
|---|---|---|
| نوع ارتباط | Ethernet صنعتی | رابط اختصاصی Motion زیمنس |
| کاربرد | شبکه اتوماسیون و فیدبک | درایو و Motion Control |
| اتصال به PLC | بله، در معماری مناسب | عموماً از طریق سیستم درایو |
| کاربرد در SINAMICS | بسته به سیستم | بسیار رایج |
انکودر زیمنس برای PLC
در برخی پروژه‌ها انکودر مستقیماً به ورودی PLC یا ماژول‌های تخصصی شمارش و Motion متصل می‌شود.
در این حالت PLC اطلاعات پالس یا موقعیت را دریافت کرده و بر اساس برنامه کنترلی تصمیم‌گیری می‌کند.
برای سرعت‌های بالا و کاربردهای دقیق باید ظرفیت ورودی و ماژول مورد استفاده بررسی شود.
انکودر زیمنس برای S7-1200 و S7-1500
در پروژه‌هایی که از PLCهای SIMATIC S7-1200 یا S7-1500 استفاده می‌شود، می‌توان بر اساس معماری سیستم از ورودی‌های مناسب، Technology Object و ماژول‌های مربوط به Motion یا ارتباطات صنعتی برای دریافت اطلاعات انکودر استفاده کرد.
روش اتصال دقیق به نوع انکودر، سیگنال خروجی و ماژول مورد استفاده بستگی دارد.
کاربرد انکودر زیمنس در CNC
در ماشین‌آلات CNC، کنترل دقیق موقعیت محور اهمیت بسیار زیادی دارد.
انکودر می‌تواند موقعیت و حرکت محور را به سیستم کنترل منتقل کند.
در چنین کاربردهایی انتخاب رزولوشن، دقت، نوع فیدبک و روش ارتباط بسیار مهم است.
کاربرد انکودر در نوار نقاله
در نوار نقاله‌ها می‌توان از انکودر برای اندازه‌گیری سرعت حرکت تسمه یا محاسبه طول حرکت استفاده کرد.
برای مثال در سیستم‌های برش می‌توان با استفاده از اطلاعات انکودر، طول مشخصی از محصول را اندازه‌گیری و سپس فرمان برش صادر کرد.
کاربرد انکودر زیمنس در ماشین بسته‌بندی
ماشین‌های بسته‌بندی معمولاً به هماهنگی دقیق بین موتور، نوار نقاله و مکانیزم‌های مکانیکی نیاز دارند.
انکودر می‌تواند اطلاعات حرکت را در اختیار کنترلر قرار دهد تا فرآیندهایی مانند چاپ، برش، دوخت و انتقال محصول با دقت بیشتری انجام شوند.
انتخاب انکودر زیمنس مناسب
- نوع Incremental یا Absolute
- رزولوشن
- نوع خروجی
- ولتاژ تغذیه
- سرعت چرخش مجاز
- قطر شفت
- نوع نصب
- نوع کانکتور
- درجه حفاظت IP
- شرایط محیطی
- دمای کاری
- نوع ارتباط
- PROFINET یا سایر رابط‌ها
- سازگاری با درایو
- سازگاری با PLC یا کنترلر
نحوه نصب انکودر زیمنس
نصب مکانیکی انکودر باید با دقت انجام شود.
محور انکودر نباید تحت فشار یا بار مکانیکی خارج از محدوده مجاز قرار گیرد.
کوپلینگ نیز باید متناسب با سرعت و دقت سیستم انتخاب شود.
در انکودرهای شفت‌دار، هم‌محوری صحیح بین محور موتور و انکودر اهمیت زیادی دارد.
سیم‌بندی انکودر زیمنس
سیم‌بندی انکودر به نوع خروجی و مدل دقیق آن بستگی دارد.
در انکودر Incremental ممکن است ترمینال‌های A، B، Z و سیگنال‌های مکمل آن‌ها وجود داشته باشد.
در انکودرهای دیجیتال یا شبکه‌ای نیز نوع کابل و کانکتور باید مطابق مشخصات سازنده انتخاب شود.
هرگز سیم‌بندی انکودر را فقط بر اساس نام A و B انجام ندهید. شماره فنی کامل انکودر و نقشه Pinout همان مدل باید بررسی شود.
عیب‌یابی انکودر زیمنس
یکی از نشانه‌های خرابی یا مشکل فیدبک، نمایش خطای Encoder یا Feedback در درایو است.
اما این خطا الزاماً به معنی خراب بودن خود انکودر نیست.
کابل، کانکتور، تغذیه، شیلد، نویز، تنظیمات درایو و اتصال مکانیکی نیز باید بررسی شوند.
- قطع کابل انکودر
- شل بودن کانکتور
- اشتباه در سیم‌بندی
- ولتاژ تغذیه نامناسب
- نویز الکتریکی
- شیلد نامناسب کابل
- خرابی انکودر
- خرابی کابل Feedback
- اشکال در تنظیمات درایو
- اشتباه بودن نوع Encoder
- مشکل مکانیکی محور
- عدم هم‌محوری
- خرابی کوپلینگ
تست انکودر زیمنس
برای تست انکودر Incremental می‌توان با توجه به نوع خروجی و ابزار مناسب، وجود سیگنال‌های A و B را بررسی کرد.
در هنگام چرخش محور، باید سیگنال‌های مربوطه مطابق مشخصات انکودر تغییر کنند.
در کاربردهای صنعتی بهتر است برای تست دقیق از اسیلوسکوپ یا تجهیزات تست مناسب استفاده شود.
خرید انکودر زیمنس
برای خرید انکودر زیمنس باید شماره فنی دقیق تجهیز مشخص شود.
تنها گفتن اینکه «انکودر زیمنس» می‌خواهم برای انتخاب قطعه کافی نیست.
باید نوع انکودر، رزولوشن، نوع فیدبک، شفت، فلنج، کانکتور، تغذیه و سازگاری آن با موتور یا درایو مشخص شود.
قیمت انکودر زیمنس
قیمت انکودر زیمنس به مدل، نوع فیدبک، رزولوشن، رابط ارتباطی، مشخصات مکانیکی و وضعیت تأمین محصول بستگی دارد.
انکودرهای Absolute و مدل‌های دارای ارتباطات صنعتی معمولاً مشخصات و امکانات متفاوتی نسبت به انکودرهای Incremental ساده دارند.
بنابراین برای دریافت قیمت دقیق، ارائه شماره فنی کامل بهترین روش است.
جدول مقایسه انواع انکودر
| نوع | اطلاعات خروجی | کاربرد | نمونه خانواده |
|---|---|---|---|
| Incremental | پالس | سرعت و حرکت | ERN |
| Absolute | موقعیت مطلق | کنترل موقعیت | EQN |
| PROFINET | داده دیجیتال شبکه‌ای | اتوماسیون صنعتی | Encoderهای PROFINET |
| DRIVE-CLiQ | فیدبک دیجیتال | SINAMICS Motion | فیدبک‌های سازگار |
انکودر زیمنس برای چه پروژه‌هایی مناسب است؟
انکودر زیمنس را می‌توان در پروژه‌های مختلف کنترل حرکت مورد استفاده قرار داد.
- ماشین‌آلات CNC
- خطوط تولید
- ماشین‌های بسته‌بندی
- سیستم‌های سروو
- ربات‌های صنعتی
- نوار نقاله
- ماشین‌های چاپ
- ماشین‌آلات برش
- ماشین‌آلات نساجی
- سیستم‌های بالابر
- ماشین‌آلات سیم و کابل
- سیستم‌های Positioning
جمع‌بندی انکودر زیمنس
انکودر زیمنس در سیستم‌های Motion Control و اتوماسیون صنعتی نقش مهمی در اندازه‌گیری حرکت، سرعت و موقعیت محور دارد.
خانواده‌های مختلفی از انکودرها در اکوسیستم زیمنس و سیستم‌های مرتبط با SINAMICS مورد استفاده قرار می‌گیرند.
خانواده ERN بیشتر به انکودرهای Incremental مربوط می‌شود، در حالی که خانواده EQN در مدل‌های شناخته‌شده خود در دسته Absolute قرار می‌گیرد.
در پروژه‌های شبکه‌ای نیز انکودرهای دارای PROFINET می‌توانند اطلاعات فیدبک را از طریق شبکه صنعتی منتقل کنند.
در سیستم‌های SINAMICS نیز فیدبک‌های سازگار با DRIVE-CLiQ نقش مهمی در کنترل دقیق حرکت دارند.
برای انتخاب صحیح انکودر باید نوع فیدبک، رزولوشن، رابط، نوع نصب، مشخصات مکانیکی و سازگاری با درایو یا PLC بررسی شود.
