تنظیم پارامتر درایو GD27 اینوت
راهنمای تنظیم پارامتر درایو GD 27 برای راه‌اندازی صحیح اینورتر INVT GD27 اهمیت زیادی دارد. این درایو دارای مجموعه‌ای از پارامترهای کنترلی، پارامترهای موتور، ورودی‌های دیجیتال و تنظیمات مربوط به مرجع فرکانس است که با تنظیم صحیح آن‌ها می‌توان عملکرد موتور را متناسب با کاربرد مورد نظر تنظیم کرد.
درایو GD27 از حالت‌های مختلف کنترل موتور پشتیبانی می‌کند و قبل از استفاده از حالت‌های کنترل برداری، انجام Auto Tuning موتور اهمیت دارد. همچنین امکان انتخاب فرمان RUN از طریق کی‌پد، ترمینال یا ارتباطات وجود دارد.
در ادامه مهم‌ترین پارامترهای مورد استفاده در راه‌اندازی GD27، مشخصات فنی، ورودی و خروجی‌ها و ابعاد مدل‌های مختلف این سری بررسی می‌شوند.
پارامترهای اصلی و مهم GD27
| کد پارامتر | نام پارامتر | محدوده تنظیم | مقدار پیش‌فرض | توضیحات |
|---|---|---|---|---|
| P00.00 | Speed Control Mode | 0 تا 2 | 0 | انتخاب مد کنترل سرعت؛ 0: SVC، 1: SVC، 2: Space Voltage Vector |
| P00.01 | Channel of Running Commands | 0 تا 2 | 0 | تعیین منبع فرمان RUN؛ 0: Keypad، 1: Terminal، 2: Communication |
| P00.02 | Reserved | — | — | رزرو شده |
| P00.03 | Max. Output Frequency | P00.04 تا 599.00Hz | 50.00Hz | حداکثر فرکانس خروجی اینورتر |
| P00.04 | Upper Limit of Running Frequency | P00.05 تا P00.03 | 50.00Hz | حد بالای فرکانس کاری درایو |
| P00.05 | Lower Limit of Running Frequency | 0 تا P00.04 | 0.00Hz | حد پایین فرکانس کاری درایو |
| P00.06 | Setting Channel of A Frequency Command | 0 تا 8 | 0 | انتخاب منبع مرجع فرکانس A |
| P00.07 | Setting Channel of B Frequency Command | — | 1 | انتخاب منبع مرجع فرکانس B |
| P00.08 | Reference Object of B Frequency Command | 0 تا 1 | 0 | 0: حداکثر فرکانس خروجی، 1: فرمان فرکانس A |
| P00.09 | Combination Mode of Setting Source | 0 تا 5 | 0 | انتخاب نحوه ترکیب فرمان‌های A و B |
| P00.10 | Setting Frequency Through Keypad | 0 تا P00.03 | 50.00Hz | تنظیم فرکانس از طریق کی‌پد |
| P00.11 | ACC Time 1 | 0 تا 3600 ثانیه | وابسته به مدل | زمان شتاب‌گیری موتور |
| P00.12 | DEC Time 1 | 0 تا 3600 ثانیه | وابسته به مدل | زمان کاهش سرعت موتور |
| P00.13 | Running Direction | 0 تا 2 | — | 0: جهت پیش‌فرض، 1: معکوس، 2: غیرفعال کردن حرکت معکوس |
| P00.14 | Carrier Frequency | 1 تا 15kHz | مدل وابسته | تنظیم فرکانس کریر؛ مقدار پیش‌فرض برای برخی مدل‌ها 4kHz یا 8kHz است |
| P00.15 | Motor Parameter Autotuning | 0 تا 3 | 0 | Auto Tuning موتور؛ 1: چرخشی، 2: استاتیک کامل، 3: استاتیک جزئی |
| P00.16 | AVR Function Selection | 0 تا 1 | 1 | فعال یا غیرفعال کردن تنظیم خودکار ولتاژ خروجی |
| P00.17 | Reserved | — | — | رزرو شده |
| P00.18 | Function Parameter Restoration | 0 تا 3 | 0 | بازگردانی تنظیمات، پاک کردن خطاها یا قفل کردن پارامترها |
پارامترهای موتور GD27
یکی از مهم‌ترین مراحل تنظیم پارامتر درایو GD27 اینوت وارد کردن صحیح اطلاعات پلاک موتور است. این اطلاعات برای کنترل صحیح موتور و انجام Auto Tuning مورد استفاده قرار می‌گیرند.
| کد | نام پارامتر | محدوده | پیش‌فرض | کاربرد |
|---|---|---|---|---|
| P02.00 | Type of Motor 1 | 0 تا 1 | 0 | 0: موتور آسنکرون AM، 1: موتور سنکرون SM |
| P02.01 | Rated Power of AM | 0.1 تا 3000kW | وابسته به مدل | توان نامی موتور آسنکرون |
| P02.02 | Rated Frequency of AM | 0.01Hz تا P00.03 | 50.00Hz | فرکانس نامی موتور |
| P02.03 | Rated Speed of AM | 1 تا 60000rpm | وابسته به مدل | سرعت نامی موتور |
| P02.04 | Rated Voltage of AM | 0 تا 1200V | وابسته به مدل | ولتاژ نامی موتور |
| P02.05 | Rated Current of AM | 0.08 تا 600A | وابسته به مدل | جریان نامی موتور |
پارامترهای ورودی دیجیتال GD27
| کد | پارامتر | مقدار پیش‌فرض | کاربرد |
|---|---|---|---|
| P05.00 | HDI Input Type | 0 | 0: ورودی پالس پرسرعت HDIA، 1: ورودی دیجیتال |
| P05.01 | S1 Function Selection | 1 | انتخاب عملکرد ورودی S1 |
| P05.02 | S2 Function Selection | 4 | انتخاب عملکرد ورودی S2 |
| P05.03 | S3 Function Selection | 7 | انتخاب عملکرد ورودی S3 |
| P05.04 | S4 Function Selection | 5 | انتخاب عملکرد ورودی S4 |
| P05.05 | S5 Function Selection | 0 | تنظیم عملکرد ورودی مجازی S5 |
| P05.06 | S6 Function Selection | 0 | تنظیم عملکرد ورودی مجازی S6 |
| P05.07 | S7 Function Selection | 0 | تنظیم عملکرد ورودی مجازی S7 |
| P05.08 | S8 Function Selection | 0 | تنظیم عملکرد ورودی مجازی S8 |
| P05.09 | Function of HDIA | 0 | تعیین عملکرد ورودی HDIA |
عملکردهای مهم ورودی‌های S1 تا S8
ورودی‌های دیجیتال GD27 را می‌توان برای عملکردهای مختلفی مانند Forward، Reverse، Jog، توقف آزاد، Reset خطا، افزایش و کاهش فرکانس، انتخاب سرعت چندمرحله‌ای، توقف اضطراری و تغییر کانال فرمان برنامه‌ریزی کرد.
| کد عملکرد | عملکرد |
|---|---|
| 0 | No Function |
| 1 | Run Forward |
| 2 | Run Reverse |
| 3 | Three-Wire Running Control |
| 4 | Jog Forward |
| 5 | Jog Reverse |
| 6 | Coast to Stop |
| 7 | Reset Faults |
| 8 | Pause Running |
| 9 | External Fault Input |
| 10 | Increase Frequency Setting (UP) |
| 11 | Decrease Frequency Setting (DOWN) |
| 12 | Clear Frequency Increase/Decrease Setting |
| 13 | Switch Between A and B Setting |
| 16 | Multi-Step Speed Terminal 1 |
| 17 | Multi-Step Speed Terminal 2 |
| 18 | Multi-Step Speed Terminal 3 |
| 19 | Multi-Step Speed Terminal 4 |
| 21 | ACC/DEC Time Selection 1 |
| 22 | ACC/DEC Time Selection 2 |
| 25 | Pause PID Control |
| 29 | Switch Speed/Torque Control |
| 34 | DC Braking |
| 36 | Switch Running Command to Keypad |
| 37 | Switch Running Command to Terminal |
| 38 | Switch Running Command to Communication |
| 56 | Emergency Stop |
| 61 | Switch PID Polarities |
مشخصات فنی اینورتر GD27
| مشخصه | مقدار |
|---|---|
| ولتاژ ورودی | AC 1PH 200-240V / AC 3PH 200-240V / AC 3PH 380-480V |
| فرکانس ورودی | 50 یا 60Hz، محدوده 47 تا 63Hz |
| ولتاژ خروجی | 0 تا ولتاژ ورودی |
| فرکانس خروجی | 0 تا 599Hz |
| روش کنترل | Space Voltage Vector Control و SVC |
| نوع موتور | Asynchronous Motor و Synchronous Motor |
| نسبت سرعت AM | 1:100 در SVC |
| نسبت سرعت SM | 1:20 در SVC |
| دقت کنترل سرعت | ±0.2% در SVC |
| زمان پاسخ گشتاور | کمتر از 10ms |
| ظرفیت اضافه‌بار | 150% برای 60 ثانیه / 180% برای 10 ثانیه |
| درجه حفاظت | IP20 |
| روش نصب | Wall Mounting و DIN Rail |
| دمای کاری | 10- تا 50+ درجه سانتی‌گراد |

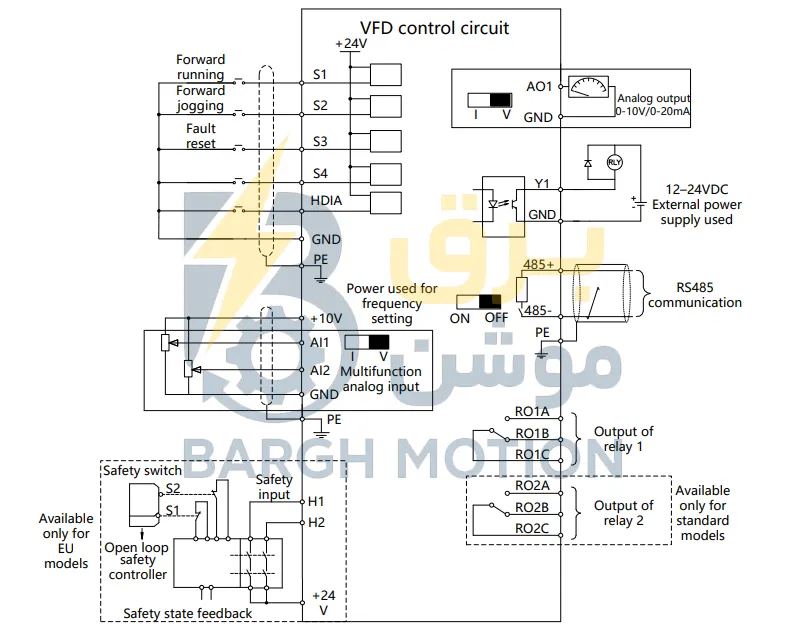

ورودی و خروجی‌های GD27
| نوع | تعداد | مشخصات |
|---|---|---|
| AI1 | 1 | 0-10V / 0-20mA |
| AI2 | 1 | 0-10V |
| AO1 | 1 | 0-10V / 0-20mA |
| DI | 4 | ورودی دیجیتال، حداکثر 1kHz |
| HDI | 1 | ورودی پرسرعت، حداکثر 50kHz |
| Y | 1 | Open Collector Output |
| RO1 | 1 | رله قابل برنامه‌ریزی |
| RO2 | 1 | رله قابل برنامه‌ریزی |
ابعاد و وزن مدل‌های GD27
| مدل | ورودی | فریم | ابعاد W×H×D | وزن خالص | وزن ناخالص |
|---|---|---|---|---|---|
| GD27-0R4G-S2-B-XX | 1PH 200-240V | A | 60×190×155mm | 0.99kg | 1.19kg |
| GD27-0R7G-S2-B-XX | 1PH 200-240V | A | 60×190×155mm | 0.99kg | 1.19kg |
| GD27-1R5G-S2-B-XX | 1PH 200-240V | B | 70×190×155mm | 1.25kg | 1.36kg |
| GD27-2R2G-S2-B-XX | 1PH 200-240V | B | 70×190×155mm | 1.25kg | 1.36kg |
| GD27-0R4G-2-B-EU | 3PH 200-240V | A | 60×190×155mm | 0.99kg | 1.19kg |
| GD27-0R7G-2-B-EU | 3PH 200-240V | A | 60×190×155mm | 0.99kg | 1.19kg |
| GD27-1R5G-2-B-EU | 3PH 200-240V | B | 70×190×155mm | 1.25kg | 1.36kg |
| GD27-2R2G-2-B-EU | 3PH 200-240V | B | 70×190×155mm | 1.25kg | 1.36kg |
| GD27-004G-2-B-EU | 3PH 200-240V | C | 90×235×155mm | 1.95kg | 2.2kg |
| GD27-0R7G-4-B-XX | 3PH 380-480V | A | 60×190×155mm | 0.99kg | 1.19kg |
| GD27-1R5G-4-B-XX | 3PH 380-480V | A | 60×190×155mm | 0.99kg | 1.19kg |
| GD27-2R2G-4-B-XX | 3PH 380-480V | A | 60×190×155mm | 0.99kg | 1.19kg |
| GD27-003G-4-B-XX | 3PH 380-480V | B | 70×190×155mm | 1.25kg | 1.36kg |
| GD27-004G-4-B-XX | 3PH 380-480V | B | 70×190×155mm | 1.25kg | 1.36kg |
| GD27-5R5G-4-B-XX | 3PH 380-480V | C | 90×235×155mm | 1.95kg | 2.2kg |
راهنمای تنظیم پارامتر درایو GD 27 باید با توجه به توان و اطلاعات پلاک موتور، نوع بار، روش فرمان و شرایط کاری انجام شود. در حالت‌های SVC، قبل از بهره‌برداری باید فرآیند Motor Parameter Autotuning مطابق شرایط موتور انجام شود. تنظیم صحیح پارامترهای P00، P02 و P05 نقش مهمی در عملکرد صحیح درایو دارد.
در هنگام نصب GD27 نیز باید به تهویه، دمای محیط، فاصله مناسب اطراف درایو و روش صحیح سیم‌بندی توجه شود. در دمای بالاتر از 50 درجه سانتی‌گراد، درایو نیاز به Derating دارد.
فرکانس کریر GD27 نیز باید متناسب با شرایط کاربرد انتخاب شود. افزایش فرکانس کریر می‌تواند تلفات سوئیچینگ و دمای درایو را افزایش دهد و طبق اطلاعات فنی، به ازای هر 1kHz افزایش نسبت به مقدار پیش‌فرض، ظرفیت خروجی نیاز به کاهش 10 درصدی دارد.
در مجموع، GD27 اینوت با ابعاد جمع‌وجور، نصب روی دیوار یا ریل DIN، کنترل SVC، ورودی آنالوگ، ورودی پالس پرسرعت و قابلیت برنامه‌ریزی ورودی‌های دیجیتال، برای طیف متنوعی از کاربردهای صنعتی مناسب است.
