درایو DANFOSS FC51  شرکت دانفوس یکی از پرکاربردترین اینورتر های شرکت دانفوس است . اينورتر FC51 با نام Micro VLT Danfoss که توسط شرکت دانفوس توليد می شود در محدوده توان 0.18 کيلو وات تا 22 کيلو وات موجود است . مدل تکفاز اين اينورتر، از 0.18 تا 2.2 کيلو وات توليد شده و با ولتاژ ورودی 200 تا 240 ولت تکفاز در دسترس است . دو مدل ديگر با ولتاژ ورودی سه فاز 200 ولت و ولتاژ ورودی سه فاز 400 ولت ، کار می کند . اين اينورتر، در کاربردهای عمومی ، به طور چشمگيری استفاده می شود . هم چنين برای کاربردهای HVAC و PID و کنترل سرعت، گزينه مناسبی است .

 بوستر پمپ (Booster Pump) سیستمی است که برای افزایش و ثابت نگه داشتن فشار آب در شبکه‌های آبرسانی استفاده می‌شود. این سیستم معمولاً از یک یا چند پمپ، تابلو کنترل، سنسور فشار و تجهیزات حفاظتی تشکیل شده است.

اجزای اصلی بوستر پمپ

  1. پمپ یا پمپ‌ها
    • یک یا چند پمپ سانتریفیوژ.
    • در سیستم‌های بزرگ معمولاً دو یا چند پمپ به صورت موازی کار می‌کنند.
  2. درایو (اینورتر)
    • سرعت موتور را متناسب با مصرف آب تغییر می‌دهد.
    • باعث صرفه‌جویی در انرژی و ثابت ماندن فشار می‌شود.
  3. پرشر ترانسمیتر (سنسور فشار)
    • فشار خروجی را اندازه‌گیری کرده و به PLC یا درایو ارسال می‌کند.
    •

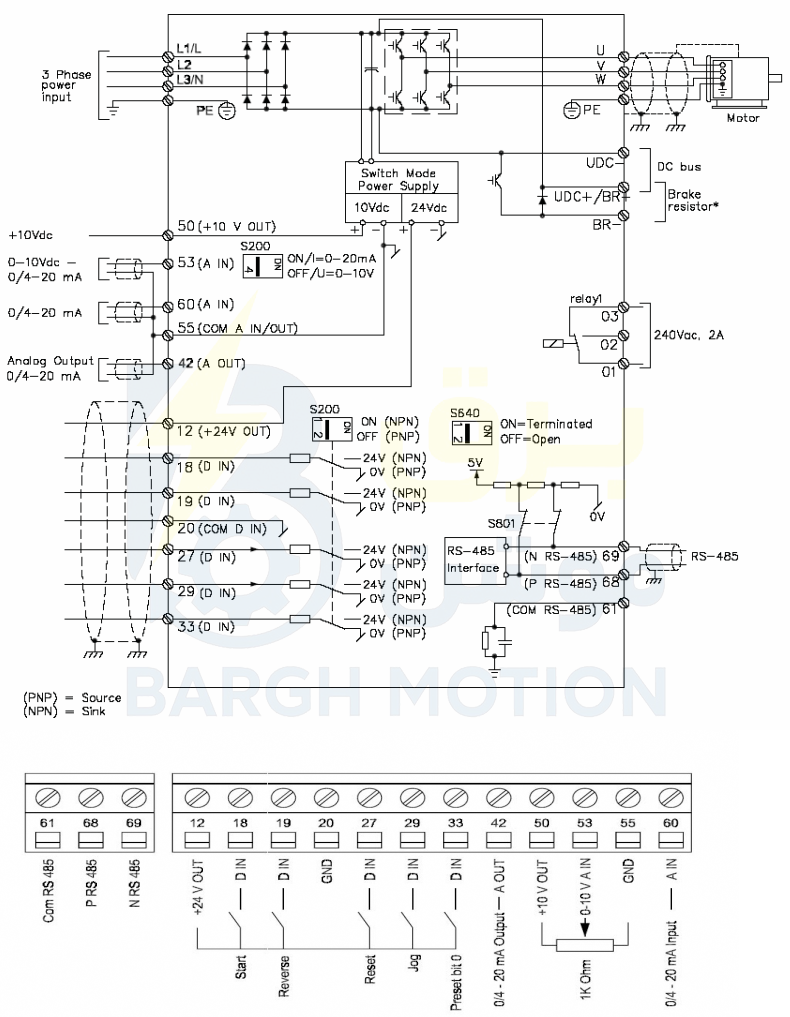

  4. نحوه سیم بندی اینورتر دانفوس FC51  را در شکل زیر مشاهده میکنید.
FC51 TERMINAL

سیم بندی برای کاربری بوستر پمپ

برای استارت و استپ اینورتر پرشر سوییچ خود را  به پایه های 18 و 12 متصل بکنید.

تغذیه ترنسمیتر به پایه 50 و خروجی ترنسمیتر را به پایه 60 متصل کنید.

پارامتر ها برای کاربری بوستر پمپ

توان موتور (Kw (1-20
ولتاژ نامی موتور (v (1-22
فرکانس نامی موتور (Hz (1-23
جريان نامی موتور (A (1-24
سرعت موتور در بار نامی (RPM (1-25

سپس با پارامتر  29-1   و زدن دکمه  HAND اتوتیون موتور را انجام میدهیم.

حداقل فرکانس درايو 02-3

 حداکثرفرکانس درايو  03-3

پارامتر 41-3 شیب صعود سرعت است بهترست روی 5 ثانیه تنظیم شود.

پارامتر 42-3 شیب نزول سرعت است بهترست روی 5 ثانیه تنظیم شود.

پارامتر 00-1 برای نوع کنترل CLOSE LOOP استفاده میشود و باید روی عدد 3 تنظیم شود.

پارامتر 10-3   برای تنظیم SETPOINT  اینورتر استفاده میشود.عدد را برحسب درصدی از فشار سنسور تنظیم کنید.بطور مثال اگر ترنسمیتر شما 0 تا 16 بار را بین 4 تا 20 میلی امپر میخواند  اگر این پارامتر روی 50 درصد تنظیم شود مقدار 8 بار SETPOINT  خواهد بود.

نکته مهم:  درایو FC51  دارای پارامتر SLEEP WAKE UP  نمیباشد.به همین دلیل برای خاموش و روشن کردن درایو بهتر است از پرشر سوییچ استفاده کنید تا درایو با فرکانس 0 هرتز درحال کار نباشد.

پارامتر 12-4  حداقلفرکانس کارکرد موتور است که بهتر است روی عدد  هرتز 20 تنظیم شود.

پارامتر 22-6  حد اقل ورودی آنالوگ سنسور  ورودی است که روی 4 تنظیم میشود.

پارامتر  23-6 حداکثر ورودی آنالوگ است که روی 20 تنظیم میکنیم.

پارامتر 24-6 مقدار فرکانس در ورودی 4 میلی آمپر و 25-6 مقدار فرکانس در ورودی 20 است.



گروه 7 پارامتر های PID CONTROL

پارامتر  20-7 روی عدد 2 برای FEEDBACK انالوگ ورودی ترمینال 60 تنظیم میشود.

پارامتر  31-7 روی 1 برای تنظیم جلوگیری از OVERSHOOT .

پارامتر 33-7 ضریب P  که با تست در سیستم باید بدست بیاید.(بین 0 تا 10 تنظیم میشود)

پارامتر  34-7  ضریب I  در کنترل که بر حسب ثانیه تنظیم میشود.

پارامتر 39-7 پهنای باند برای روشن و خاموش شدن نقطع استارت موتور است.

با تنظیم این پارامتر ها میتوانید تنظیمات بوستر پمپ خود را اصلاح کنید.
