ارتباط PLC زیمنس S7-1200 با Remote I/O اینوت INVT از طریق PROFINET
در پروژههای اتوماسیون صنعتی، زمانی که تعداد ورودی و خروجیهای سیستم افزایش پیدا میکند، استفاده از Remote I/O میتواند باعث کاهش حجم سیمکشی و سادهتر شدن ساختار تابلو برق شود. یکی از روشهای مناسب برای این ارتباط، استفاده از شبکه صنعتی PROFINET است.
در سیستمهای INVT Flex Series میتوان از کوپلر ارتباطی FK1200 برای اتصال Remote I/O اینوت به PLC زیمنس استفاده کرد. PLCهایی مانند Siemens S7-1200 میتوانند از طریق شبکه PROFINET با این کوپلر ارتباط برقرار کرده و اطلاعات ماژولهای ورودی و خروجی را دریافت یا کنترل کنند.
در این ساختار، PLC به عنوان کنترلر اصلی عمل کرده و FK1200 وظیفه برقراری ارتباط میان شبکه PROFINET و ماژولهای I/O سری Flex اینوت را بر عهده دارد.
ساختار ارتباط S7-1200 و Remote I/O اینوت
PLC وظیفه اجرای برنامه کنترلی و تبادل اطلاعات با Remote I/O را بر عهده دارد.
ارتباط اترنت صنعتی میان PLC و کوپلر FK1200 از طریق شبکه PROFINET برقرار میشود.
FK1200 رابط میان شبکه PROFINET و ماژولهای Remote I/O سری INVT Flex است.
ماژولهای دیجیتال و سایر ماژولهای ورودی و خروجی روی FK1200 قرار گرفته و اطلاعات آنها از طریق شبکه در اختیار PLC قرار میگیرد.
نصب فایل GSDML برای FK1200 در TIA Portal
برای اضافه کردن کوپلر INVT FK1200 به پروژه زیمنس، ابتدا باید فایل توصیف دستگاه یا GSDML مربوط به آن در TIA Portal نصب شود.
فایل مربوط به FK1200 با ساختاری مشابه نام زیر ارائه میشود:
GSDML-V2.43-INVT-FK1200-xxxxxxxx.xmlدر TIA Portal از منوی اصلی وارد مسیر زیر شوید:

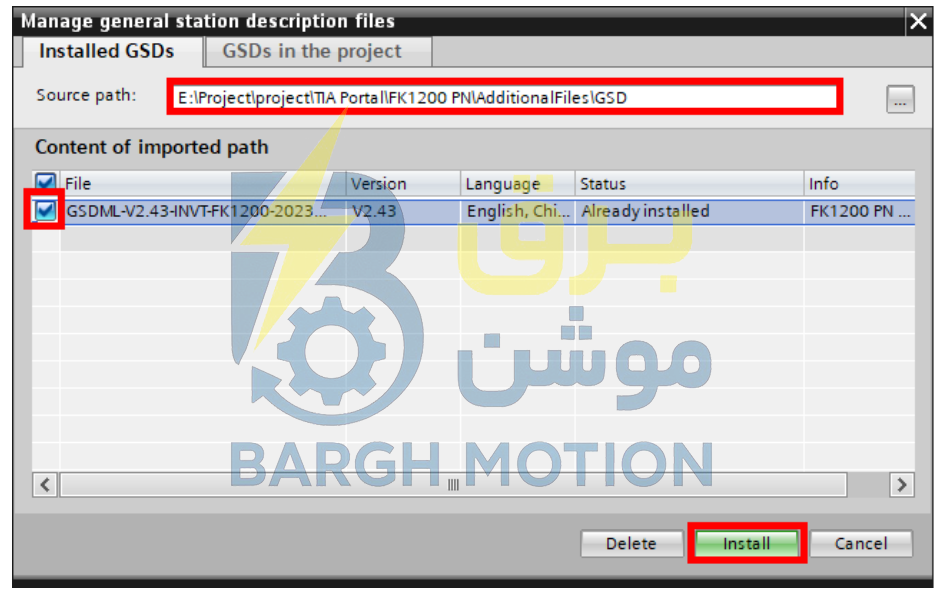

Options → Manage general station description files (GSD)در پنجره Manage general station description files مسیر قرارگیری فایل GSDML را در قسمت Source path انتخاب کنید.
فایل GSD مربوط به FK1200 را انتخاب کرده و روی گزینه Install کلیک کنید.
تنظیم IP Address و نام PROFINET دستگاه FK1200
پس از نصب فایل GSDML، باید ارتباط فیزیکی PLC و کوپلر FK1200 برقرار شود. سپس IP Address و نام PROFINET دستگاه تنظیم میشود.

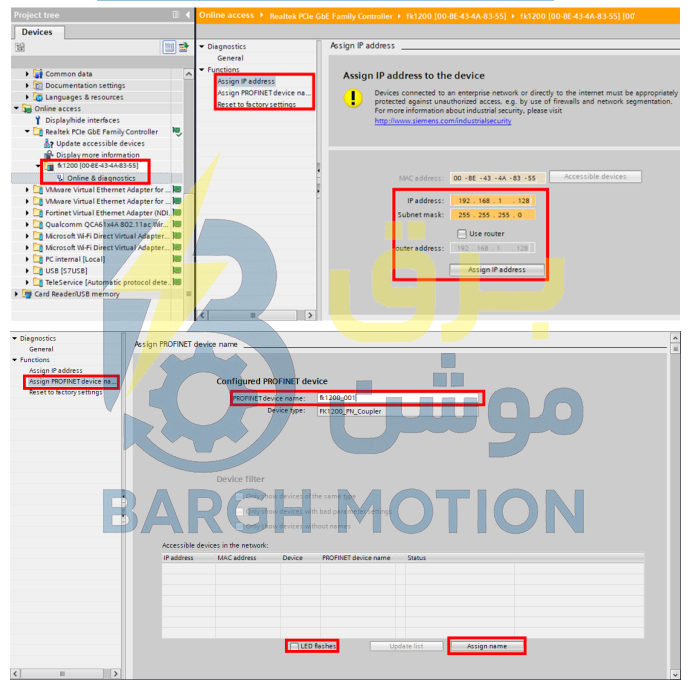

در Project Tree وارد بخش Online access شوید و کنترلر شبکه کامپیوتر را انتخاب کنید. سپس گزینه Update accessible devices را اجرا کنید.
Devices → Online access → Realtek PCIe GbE Family Controller → Update accessible devicesدستگاه FK1200 را بر اساس MAC Address شناسایی کرده و وارد بخش Online & Diagnostics شوید.
Online & diagnostics → Functions → Assign IP addressدر این بخش IP Address و Subnet Mask موردنظر را وارد کرده و گزینه Assign IP address را انتخاب کنید.
پس از اختصاص IP، نام PROFINET دستگاه را نیز تنظیم کنید. نام واردشده باید با نامی که در پروژه TIA Portal تعریف میشود مطابقت داشته باشد.
Functions → Assign PROFINET device nameاضافه کردن FK1200 به پروژه TIA Portal

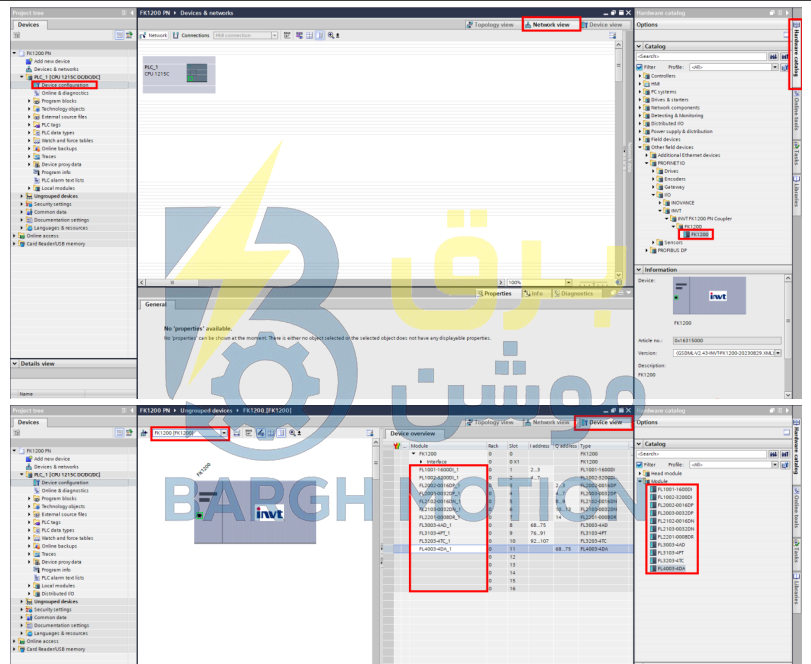

پس از نصب GSDML، کوپلر FK1200 از Hardware Catalog در دسترس قرار میگیرد و میتوان آن را به شبکه PROFINET پروژه اضافه کرد.
در پروژه TIA Portal وارد Device configuration شده و Network view را انتخاب کنید.
در Hardware Catalog مسیر زیر را دنبال کنید:
Other field devices → PROFINET IO → I/O → INVT → FK1200 → FK1200FK1200 را به شبکه PROFINET پروژه اضافه کرده و ارتباط آن را با PLC زیمنس S7-1200 تعریف کنید.
اضافه کردن ماژولهای Remote I/O اینوت
پس از اضافه کردن FK1200، در Device View میتوان ماژولهای واقعی نصبشده روی Remote I/O را مطابق ساختار فیزیکی سیستم به Slotهای مربوطه اضافه کرد.
ترتیب ماژولها در نرمافزار باید با ساختار واقعی تجهیزات نصبشده مطابقت داشته باشد تا آدرسدهی و تبادل اطلاعات به شکل صحیح انجام شود.
| مدل | نوع ماژول | نحوه دسترسی |
|---|---|---|
| FL1001 | Digital Input – 1600DI | I Address |
| FL1002 | Digital Input – 3200DI | I Address |
| FL2002 | Digital Output – Source – 0016DP | Q Address |
| FL2003 | Digital Output – Source – 0032DP | Q Address |
| FL2102 | Digital Output – Sink – 0016DN | Q Address |
| FL2103 | Digital Output – Sink – 0032DN | Q Address |
| FL2201 | Digital Output – Relay – 0008DR | Q Address |
تنظیم Digital Input ماژول FL1001
ماژول FL1001-1600DI یک ماژول ورودی دیجیتال سری Flex است که میتوان آن را از Device View در TIA Portal به FK1200 اضافه کرد.
پس از اضافه کردن ماژول، با دوبار کلیک روی FL1001 وارد بخش تنظیمات شوید و از مسیر زیر پارامترهای اولیه ماژول را تنظیم کنید:
Properties → General → Module parametersاطلاعات ورودی این ماژول از طریق I Address در برنامه PLC قابل دریافت است.
تنظیم Digital Input ماژول FL1002
ماژول FL1002-3200DI نیز به صورت مشابه در Device View اضافه میشود. پس از انتخاب ماژول، از قسمت Module parameters میتوان تنظیمات اولیه و پارامترهای موردنیاز را مشخص کرد.
Properties → General → Module parametersوضعیت ورودیهای دیجیتال FL1002 از طریق I Addresses در اختیار برنامه PLC قرار میگیرد.
تنظیم ماژولهای خروجی دیجیتال INVT Flex
برای کنترل خروجیهای دیجیتال Remote I/O نیز ماژول مربوطه در Device View اضافه شده و پارامترهای اولیه آن از بخش Module parameters تنظیم میشوند.
| ماژول | نوع خروجی | کد | آدرس کنترل |
|---|---|---|---|
| FL2002 | Source Type | 0016DP | Q Address |
| FL2003 | Source Type | 0032DP | Q Address |
| FL2102 | Sink Type | 0016DN | Q Address |
| FL2103 | Sink Type | 0032DN | Q Address |
| FL2201 | Relay Output | 0008DR | Q Address |
پس از تعریف ماژولها، خروجیهای آنها از طریق Q Address توسط برنامه PLC کنترل میشوند.

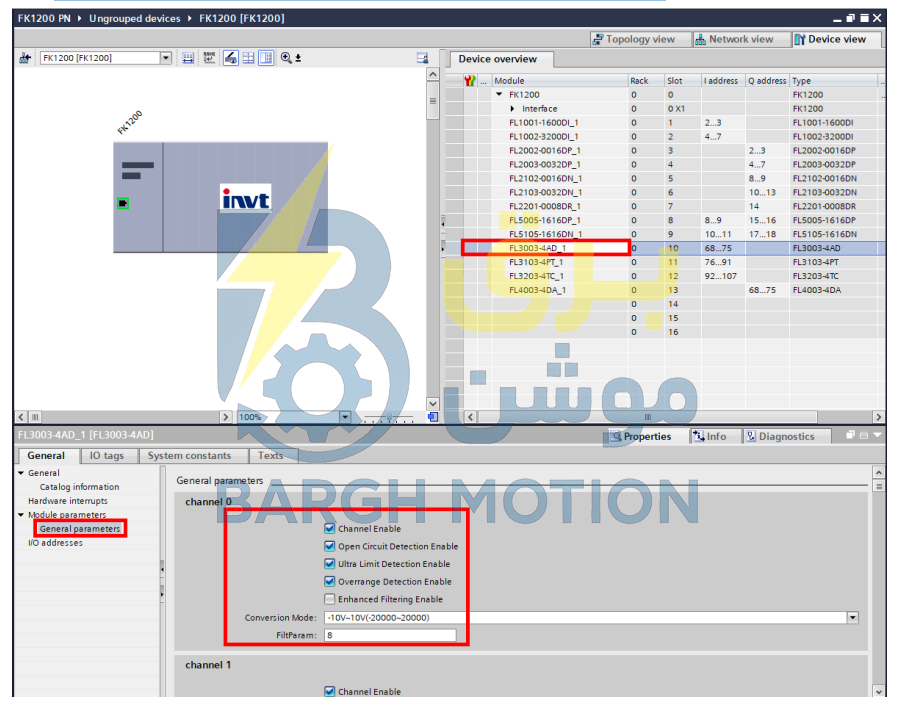

تنظیم پارامترهای ماژولهای INVT Flex
برای هر ماژول اضافهشده به FK1200 میتوان پارامترهای اختصاصی را از قسمت Module parameters تنظیم کرد. این تنظیمات باید بر اساس نوع ماژول، نوع سیگنال و شرایط واقعی سیستم انجام شوند.
به عنوان نمونه، برای ماژولهای ورودی دیجیتال میتوان تنظیمات مربوط به Filtering را تعیین کرد، در حالی که برای سایر ماژولها باید پارامترهای ارائهشده در Device Description مربوط به همان مدل بررسی شوند.
پس از تکمیل تنظیمات، ساختار سختافزاری پروژه با تجهیزات واقعی مقایسه شده و سپس پروژه Compile میشود.
Compile و دانلود پروژه
پس از اضافه کردن FK1200، تعریف شبکه PROFINET، تنظیم Device Name و IP Address و همچنین اضافه کردن تمامی ماژولهای Remote I/O، باید تنظیمات سختافزاری پروژه بررسی و Compile شوند.
در صورتی که پیکربندی شبکه و ماژولها بدون خطا باشد، برنامه PLC میتواند روی S7-1200 دانلود شده و سیستم آماده تبادل اطلاعات با Remote I/O اینوت خواهد بود.
در این مرحله تطابق PROFINET Device Name، ساختار Slotهای ماژولها، آدرسهای I/O و تنظیمات سختافزاری اهمیت زیادی دارد.
جمعبندی ارتباط S7-1200 با Remote I/O اینوت
برای راهاندازی Remote I/O اینوت INVT Flex با PLC زیمنس S7-1200، ابتدا فایل GSDML مربوط به FK1200 در TIA Portal نصب میشود. سپس IP Address و PROFINET Device Name تنظیم شده و FK1200 از Hardware Catalog به پروژه اضافه میشود.
در مرحله بعد، ماژولهای ورودی و خروجی مانند FL1001، FL1002، FL2002، FL2003، FL2102، FL2103 و FL2201 مطابق ساختار واقعی سیستم در Device View قرار میگیرند و پارامترهای آنها تنظیم میشود.
در نهایت با Compile کردن پروژه و دانلود تنظیمات روی PLC، امکان تبادل داده میان Siemens S7-1200 و INVT Flex Remote I/O از طریق شبکه PROFINET فراهم خواهد شد.
اجرای پروژه PROFINET و Remote I/O در برق موشن
در برق موشن امکان طراحی و اجرای سیستمهای اتوماسیون صنعتی مبتنی بر PLC، شبکههای صنعتی و Remote I/O وجود دارد. ارتباط PLC زیمنس با تجهیزات INVT از طریق PROFINET یکی از راهکارهای مناسب برای پروژههایی است که نیاز به توسعه ورودی و خروجیها و کاهش سیمکشی در تابلو و ماشینآلات دارند.
در اجرای چنین پروژههایی، علاوه بر پیکربندی نرمافزاری TIA Portal، ساختار شبکه، آدرسدهی، انتخاب ماژولهای I/O، تنظیم پارامترها و تست ارتباط نیز باید به صورت یکپارچه بررسی شود تا سیستم نهایی پایدار و قابل عیبیابی باشد.
معرفی ماژولهای Remote I/O سری INVT Flex
سیستم INVT Flex Series I/O مجموعهای از ماژولهای ورودی و خروجی صنعتی است که برای توسعه سیستمهای اتوماسیون و انتقال سیگنالهای فیلد به کنترلر مورد استفاده قرار میگیرد.
این خانواده شامل ماژولهای Digital Input، Digital Output، Analog Input، Analog Output، Temperature، Hybrid، Power Feed و Counting & Measuring است و میتوان متناسب با نیاز پروژه، ترکیب مناسبی از ماژولها را در یک سیستم Remote I/O ایجاد کرد.
ماژولهای ورودی دیجیتال INVT Flex
Digital Input Module
کد: 1600D
ماژول ورودی دیجیتال سری FL100x
Digital Input Module
کد: 3200D
ماژول ورودی دیجیتال سری FL100x
ماژولهای خروجی دیجیتال Source
Digital Output
کد: 0016DP
خروجی دیجیتال از نوع Source
Digital Output
کد: 0032DP
خروجی دیجیتال از نوع Source
ماژولهای خروجی دیجیتال Sink
Digital Output
کد: 0016DN
خروجی دیجیتال از نوع Sink
Digital Output
کد: 0032DN
خروجی دیجیتال از نوع Sink
ماژول خروجی رلهای
Digital Output Module
کد: 0008DR
ماژول خروجی دیجیتال رلهای
ماژولهای ورودی آنالوگ
Analog Input
کد: 4AD
ماژول ورودی آنالوگ
Analog Input
کد: 8ADV
ماژول ورودی آنالوگ ولتاژی
Analog Input
کد: 8ADI
ماژول ورودی آنالوگ
ماژول خروجی آنالوگ
Analog Output Module
کد: 4DA
ماژول خروجی آنالوگ
ماژول تشخیص دما RTD
Temperature Detection
کد: 4PT
ماژول تشخیص دما از نوع PT
ماژول تشخیص دما ترموکوپل
Temperature Detection
کد: 4TC
ماژول تشخیص دما از نوع TC
ماژولهای Hybrid
Hybrid Module
کد: 1616DP
ماژول ترکیبی ورودی و خروجی دیجیتال
Hybrid Module
کد: 1616DN
ماژول ترکیبی ورودی و خروجی دیجیتال
ماژول تغذیه سیستم
Power Feed Module
کد: PWR
ماژول تغذیه سیستم Remote I/O
ماژول FL7200 در گروه Power Feed قرار دارد و برای بخش تغذیه سیستم Flex I/O در نظر گرفته شده است.
ماژولهای شمارش و اندازهگیری
Counting & Measuring
کد: 2ES
ماژول شمارش و اندازهگیری
Counting & Measuring
کد: 2EI
ماژول شمارش و اندازهگیری
Counting & Measuring
کد: 1EI_DF
ماژول شمارش و اندازهگیری
جدول مشخصات ماژولهای INVT Flex I/O
| دستهبندی | مدل | کد / نوع |
|---|---|---|
| Digital Input | FL1001 | 1600D |
| Digital Input | FL1002 | 3200D |
| Digital Output – Source | FL2002 | 0016DP |
| Digital Output – Source | FL2003 | 0032DP |
| Digital Output – Sink | FL2102 | 0016DN |
| Digital Output – Sink | FL2103 | 0032DN |
| Relay Output | FL2201 | 0008DR |
| Analog Input | FL3003 | 4AD |
| Analog Input | FL3404 | 8ADV |
| Analog Input | FL3504 | 8ADI |
| Analog Output | FL4003 | 4DA |
| Temperature | FL3103 | 4PT |
| Temperature | FL3203 | 4TC |
| Hybrid | FL5005 | 1616DP |
| Hybrid | FL5105 | 1616DN |
| Power Feed | FL7200 | PWR |
| Counting & Measuring | FL6002 | 2ES |
| Counting & Measuring | FL6112 | 2EI |
| Counting & Measuring | FL6121 | 1EI_DF |
INVT Flex I/O؛ راهکار توسعه ورودی و خروجی صنعتی
خانواده INVT Flex I/O مجموعهای متنوع از ماژولهای دیجیتال، آنالوگ، دما، Hybrid، تغذیه و شمارش را در اختیار طراح سیستم اتوماسیون قرار میدهد. این تنوع باعث میشود بتوان Remote I/O را متناسب با نیاز واقعی ماشین یا خط تولید پیکربندی کرد.
در کنار کوپلر FK1200، انتخاب صحیح ماژولهای FL100x، FL200x، FL210x، FL2201، FL3xxx، FL4xxx، FL5xxx، FL6xxx و FL7200 امکان ایجاد یک ساختار انعطافپذیر برای سیستمهای کنترل صنعتی را فراهم میکند.
