خرید اینورتر سه فاز 220 کیلووات اشنایدر ATV630

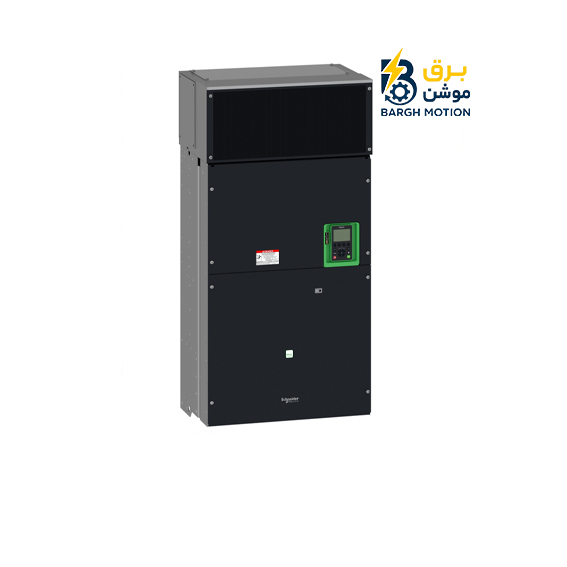

اینورتر اشنایدر ATV630C22N4 از درایوهای توان بالای سری Altivar Process 630 است که برای کنترل موتور در سیستم‌های صنعتی و فرایندی به کار می‌رود. این مدل با توان 220 کیلووات در کاربرد سبک و 160 کیلووات در کاربرد سنگین، برای پروژه‌هایی قابل بررسی است که به کنترل سرعت موتور و مدیریت عملکرد تجهیزات نیاز دارند.
این درایو سه فاز از موتورهای سنکرون و آسنکرون پشتیبانی می‌کند و دارای پنل گرافیکی، فیلتر EMC، سیستم خنک‌کننده فن و پروتکل‌های ارتباطی Modbus Serial، Ethernet و Modbus TCP است. انتخاب آن باید بر اساس مشخصات موتور، نوع بار و شرایط واقعی بهره‌برداری انجام شود.
معرفی درایو اشنایدر ATV630C22N4
سری Altivar Process ATV630 برای کنترل موتور در کاربردهای صنعتی و فرایندی طراحی شده است. اینورتر ATV630C22N4 با تنظیم فرکانس و سرعت موتور، امکان هماهنگ کردن عملکرد تجهیزات با نیاز فرایند را فراهم می‌کند. در سامانه‌هایی که بار یا میزان عملکرد موردنیاز تغییر می‌کند، کنترل سرعت می‌تواند به مدیریت مناسب‌تر عملکرد موتور کمک کند.
در انتخاب درایوهای توان بالا، توجه به توان اسمی موتور به‌تنهایی کافی نیست. جریان نامی، گشتاور موردنیاز، شرایط راه‌اندازی، نوع بار، زمان شتاب‌گیری و توقف و شرایط محیط نصب باید در کنار یکدیگر بررسی شوند.
توان 220 کیلووات در کاربرد سبک و 160 کیلووات در کاربرد سنگین
توان اعلام‌شده برای ATV630C22N4 در کاربرد سبک برابر با 220 کیلووات و در کاربرد سنگین برابر با 160 کیلووات است. این تفاوت به شرایط کاری و میزان بار مورد انتظار مربوط می‌شود؛ بنابراین، پیش از انتخاب باید نوع کاربرد و نیازهای موتور به‌دقت مشخص شوند.
در کاربردهای سنگین، بررسی جریان موتور، گشتاور راه‌اندازی و تغییرات بار اهمیت ویژه‌ای دارد. انتخاب درایو متناسب با این شرایط می‌تواند از انتخاب نامناسب تجهیزات جلوگیری کند و زمینه بهره‌برداری هماهنگ‌تر از سامانه را فراهم سازد.
مشخصات فنی اینورتر ATV630C22N4
| مشخصه | توضیحات |
|---|---|
| برند | اشنایدر الکتریک Schneider Electric |
| سری محصول | Altivar Process ATV630 |
| کد فنی | ATV630C22N4 |
| نوع | سه فاز |
| توان کاربرد سبک | 220 کیلووات |
| توان کاربرد سنگین | 160 کیلووات |
| سیستم خنک‌کننده | فن |
| فیلتر EMC | دارد |
| پنل گرافیکی | دارد |
| پروتکل‌های ارتباطی | Modbus Serial، Ethernet، Modbus TCP |
| پورت ارتباطی | RJ45 |
| نرم‌افزار سازگار | SoMove |
| درجه حفاظت اعلام‌شده | IP21 |
| نوع موتور قابل کنترل | سنکرون و آسنکرون |
| وزن اعلام‌شده | 172 کیلوگرم |
| ابعاد | نیازمند تأیید؛ اطلاعات ارسالی ناقص است |
کنترل موتورهای سنکرون و آسنکرون
قابلیت کنترل موتورهای سنکرون و آسنکرون، این مدل را برای بررسی در پروژه‌هایی با نیازهای کنترلی متفاوت مناسب می‌کند؛ البته سازگاری نهایی به نوع موتور و مشخصات فنی آن بستگی دارد. اطلاعات پلاک موتور و روش کنترل موردنیاز باید پیش از تنظیم درایو بررسی شوند.
وارد کردن صحیح اطلاعات موتور و تنظیم پارامترهای کنترلی در زمان راه‌اندازی اهمیت دارد. رعایت دستورالعمل سازنده و اصول ایمنی در مراحل نصب، تنظیم و آزمایش اولیه به عملکرد مناسب‌تر سامانه کمک می‌کند.
ارتباطات صنعتی و پورت RJ45
اینورتر ATV630C22N4 از پروتکل‌های Modbus Serial، Ethernet و Modbus TCP پشتیبانی می‌کند. این امکانات برای تبادل داده با تجهیزات کنترلی سازگار، پایش وضعیت درایو و یکپارچه‌سازی با شبکه اتوماسیون صنعتی کاربرد دارند.
پورت RJ45 برای اتصال از طریق رابط سازگار استفاده می‌شود. هنگام راه‌اندازی ارتباط، نوع شبکه، تنظیمات ارتباطی و سازگاری تجهیزات باید بررسی شوند. پیکربندی صحیح شبکه می‌تواند به کاهش خطاهای ارتباطی و ساده‌تر شدن فرایند عیب‌یابی کمک کند.
پنل گرافیکی و نرم‌افزار SoMove
پنل گرافیکی امکان مشاهده اطلاعات و دسترسی به تنظیمات محلی درایو را فراهم می‌کند. این قابلیت در زمان راه‌اندازی، بررسی وضعیت عملکرد و پیگیری خطاهای احتمالی مفید است. ثبت تنظیمات اولیه پیش از ایجاد تغییرات نیز می‌تواند در نگهداری و عیب‌یابی دستگاه مؤثر باشد.
نرم‌افزار SoMove برای پیکربندی و مدیریت پارامترهای محصولات سازگار اشنایدر استفاده می‌شود. پیش از اتصال نرم‌افزار به درایو، سازگاری نسخه برنامه و رابط ارتباطی را بررسی کنید و تغییرات را مطابق دستورالعمل فنی محصول انجام دهید.
فیلتر EMC و خنک‌کننده فن
فیلتر EMC در کاهش برخی تداخلات الکترومغناطیسی نقش دارد؛ با این حال، عملکرد مناسب مجموعه به نصب صحیح، اتصال زمین و آرایش کابل‌ها نیز وابسته است. رعایت اصول سیم‌کشی و جداسازی مسیر کابل‌های قدرت و سیگنال می‌تواند به کاهش مشکلات ناشی از تداخل کمک کند.
سیستم خنک‌کننده فن، حرارت تولیدشده هنگام کار درایو را دفع می‌کند. در تجهیزات توان بالا، تأمین گردش هوای کافی، رعایت فاصله‌های نصب و جلوگیری از انسداد مسیرهای تهویه اهمیت زیادی دارد. شرایط دمایی محیط و سرویس دوره‌ای فن‌ها نیز باید در برنامه نگهداری لحاظ شوند.
کاربردهای صنعتی اینورتر اشنایدر 220 کیلووات
درایوهای سری ATV630 برای کنترل موتور در سامانه‌های صنعتی و فرایندی مورد استفاده قرار می‌گیرند. پمپ‌ها، فن‌های صنعتی و تجهیزات انتقال سیال می‌توانند از جمله کاربردهای قابل بررسی باشند؛ اما مناسب بودن این مدل برای هر کاربرد باید با توجه به توان و جریان موتور، نوع بار و شرایط بهره‌برداری ارزیابی شود.
کنترل سرعت متناسب با نیاز فرایند می‌تواند به مدیریت عملکرد تجهیزات کمک کند. در سامانه‌هایی با بار متغیر، تنظیم مناسب سرعت ممکن است مصرف انرژی را بهبود دهد؛ میزان این اثر به شرایط عملیاتی و طراحی کل سیستم بستگی دارد.
نکات مهم پیش از انتخاب و نصب
پیش از انتخاب ATV630C22N4، توان و جریان نامی موتور، نوع بار، شرایط راه‌اندازی، نیازهای ارتباطی و محیط نصب را بررسی کنید. تجهیزات حفاظتی، کابل‌ها، اتصال زمین و طراحی تهویه تابلو باید مطابق مشخصات الکتریکی و دستورالعمل سازنده انتخاب شوند.
درجه حفاظت IP21 به معنای مناسب بودن درایو برای همه محیط‌های صنعتی نیست. شرایط گردوغبار، رطوبت، دما و محل نصب باید بررسی شوند و در صورت نیاز، محفظه مناسب و تجهیزات جانبی متناسب با شرایط محیطی در نظر گرفته شوند.
مشاوره انتخاب اینورتر اشنایدر ATV630C22N4
برای انتخاب صحیح اینورتر اشنایدر ATV630C22N4، شرایط واقعی موتور و تفاوت توان در کاربرد سبک و سنگین را در نظر بگیرید. بررسی توان و جریان موتور، نوع بار و الزامات نصب، به انتخاب دقیق‌تر درایو و بهره‌برداری مطمئن‌تر از سامانه اتوماسیون صنعتی کمک می‌کند.
اگر برای خرید یا تعمیر تجهیزات اتوماسیون صنعتی به دنبال محصولات برند اشنایدر الکتریک هستید، برق موشن با ارائه خدمات فروش، مشاوره فنی و تعمیرات تخصصی درایو، در کنار شماست. برای آشنایی بیشتر با خدمات و محصولات این برند می‌توانید از لینک‌های زیر استفاده کنید.
برای انتخاب مدل مناسب اینورتر، اطلاع از قیمت و دریافت مشاوره فنی، با کارشناسان برق موشن تماس بگیرید تا متناسب با توان موتور و شرایط کاری پروژه، راهنمایی لازم را دریافت کنید.
