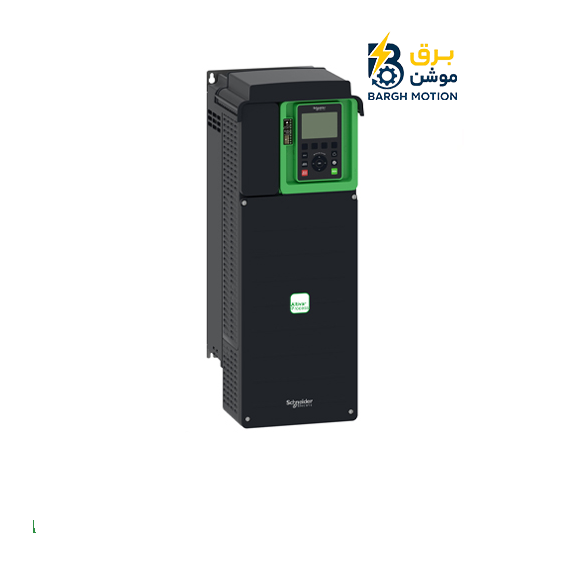

خرید اینورتر سه فاز ۱۱ کیلووات اشنایدر ATV630
اینورتر اشنایدر ATV630D11N4 یکی از مدل‌های سری Altivar 630 است که برای کنترل دور موتور و مدیریت عملکرد تجهیزات صنعتی مورد استفاده قرار می‌گیرد. این مدل در کاربرد سبک توان ۱۱ کیلووات و در کاربرد سنگین توان ۷.۵ کیلووات دارد؛ بنابراین انتخاب آن باید با توجه به نوع بار، شرایط راه‌اندازی و نیاز واقعی موتور انجام شود.
درایو ATV630D11N4 به فیلتر EMC، پنل گرافیکی و سیستم خنک‌کننده فن مجهز است. پشتیبانی از پروتکل‌های Modbus Serial، Ethernet و Modbus TCP نیز امکان بررسی راهکارهای مختلف ارتباط با سامانه‌های اتوماسیون صنعتی را فراهم می‌کند.
اگر برای کنترل پمپ، فن یا تجهیزات فرایندی به یک درایو صنعتی نیاز دارید، بررسی مشخصات فنی این مدل می‌تواند به انتخاب دقیق‌تر کمک کند. پیش از خرید، توان و جریان موتور، نوع بار و شرایط نصب را با مشخصات رسمی سازنده تطبیق دهید.
مشخصات فنی اینورتر اشنایدر ATV630D11N4
| مشخصه | توضیحات |
|---|---|
| برند | اشنایدر الکتریک Schneider Electric |
| سری محصول | Altivar 630 |
| کد فنی | ATV630D11N4 |
| نوع اینورتر | سه فاز |
| توان در کاربرد سبک | ۱۱ کیلووات |
| توان در کاربرد سنگین | ۷.۵ کیلووات |
| سیستم خنک‌کننده | فن |
| فیلتر EMC | دارد |
| پنل گرافیکی | دارد |
| پروتکل‌های ارتباطی | Modbus Serial، Ethernet، Modbus TCP |
| پورت ارتباطی | RJ45 |
| نرم‌افزار سازگار | SoMove |
| درجه حفاظت | IP21 |
| نوع موتور قابل کنترل | موتورهای سنکرون و آسنکرون |
| وزن | ۷.۷۰ کیلوگرم |
| ابعاد اعلام‌شده | ۲۳۳ × ۱۷۱ × ۴۰۹ میلی‌متر |
معرفی درایو صنعتی Schneider ATV630D11N4
اینورتر ATV630D11N4 برای تنظیم سرعت موتور متناسب با نیاز فرایند به کار می‌رود. به کمک کنترل دور، موتور می‌تواند متناسب با شرایط کاری تجهیز فعالیت کند و از کارکرد دائمی با سرعت ثابت در کاربردهایی که به تغییر سرعت نیاز دارند جلوگیری شود.
سری Altivar 630 در کاربردهای صنعتی و سامانه‌های کنترل فرایند مورد استفاده قرار می‌گیرد. برای انتخاب درست این مدل، علاوه بر توان موتور، باید نوع بار، مدت زمان کارکرد، شرایط محیطی و قابلیت‌های کنترلی موردنیاز بررسی شوند.
کد فنی ATV630D11N4 برای شناسایی مدل در زمان استعلام، سفارش و بررسی مستندات فنی اهمیت دارد. تطبیق کد کامل دستگاه با نیاز پروژه از اشتباه در انتخاب محصول جلوگیری می‌کند.
این مدل برای کاربرد سبک با توان ۱۱ کیلووات و برای کاربرد سنگین با توان ۷.۵ کیلووات معرفی شده است. این تفاوت نشان می‌دهد که انتخاب درایو نباید تنها بر اساس عدد توان انجام شود؛ شرایط بار و جریان موردنیاز موتور نیز اهمیت دارند.
در کاربرد سبک، باید مشخص شود که موتور در محدوده کاری تعیین‌شده قرار دارد و نیاز فرایند با ظرفیت درایو سازگار است. انتخاب مناسب می‌تواند به کنترل بهتر سرعت و عملکرد پایدار تجهیزات کمک کند.
در کاربرد سنگین، گشتاور موردنیاز، شرایط راه‌اندازی و میزان بارگذاری موتور باید با دقت بیشتری بررسی شوند. برای انتخاب نهایی، جدول توان و جریان سازنده را متناسب با شرایط واقعی دستگاه بررسی کنید.
کنترل موتورهای سنکرون و آسنکرون
طبق مشخصات ارائه‌شده، ATV630D11N4 برای کنترل موتورهای سنکرون و آسنکرون کاربرد دارد. نوع موتور و روش کنترلی مناسب باید پیش از راه‌اندازی مشخص شوند تا پارامترها متناسب با تجهیز تنظیم شوند.
موتورهای آسنکرون در بسیاری از ماشین‌آلات و تجهیزات صنعتی استفاده می‌شوند. کنترل دور این موتورها با درایو می‌تواند سرعت عملکرد دستگاه را با نیاز فرایند هماهنگ کند.
موتورهای سنکرون نیز در برخی سامانه‌های صنعتی مورد استفاده قرار می‌گیرند. هنگام انتخاب درایو برای این موتورها، باید نوع دقیق موتور و قابلیت‌های موردنیاز را با راهنمای رسمی محصول تطبیق دهید.
تنظیم صحیح پارامترهای موتور یکی از مراحل اصلی راه‌اندازی است. اطلاعاتی مانند توان، جریان و سایر مشخصات درج‌شده روی پلاک باید به‌درستی بررسی و در صورت نیاز در تنظیمات دستگاه وارد شوند.
پیش از اتصال موتور، مشخصات پلاک آن را با اطلاعات رسمی درایو مقایسه کنید. جریان نامی، ولتاژ موردنیاز و شرایط بار از موارد مهم در انتخاب و راه‌اندازی ایمن هستند.
کاربردهای اینورتر ATV630D11N4 در صنعت
در سامانه‌های پمپاژ، کنترل دور موتور می‌تواند به تنظیم عملکرد پمپ متناسب با نیاز مصرف کمک کند. نوع پمپ، شرایط شبکه و منحنی عملکرد آن باید در طراحی سیستم کنترل در نظر گرفته شوند.
در تجهیزات تهویه و فن‌های صنعتی، تنظیم سرعت موتور امکان تغییر جریان هوا متناسب با شرایط بهره‌برداری را فراهم می‌کند. ظرفیت مناسب درایو باید با توان و مشخصات الکتریکی موتور هماهنگ باشد.
در خطوط انتقال سیال، استفاده از درایو می‌تواند به تنظیم سرعت تجهیزات و مدیریت بهتر فرایند کمک کند. تنظیمات نهایی باید با محدودیت‌های مکانیکی و الزامات فرایندی سازگار باشند.
در ماشین‌آلات صنعتی، کنترل دور موتور به هماهنگی بیشتر عملکرد تجهیز با نیاز خط تولید کمک می‌کند. انتخاب درست درایو به نوع بار و شیوه کنترل ماشین وابسته است.
در پروژه‌های اتوماسیون، اتصال درایو به کنترلر یا سامانه مانیتورینگ می‌تواند تبادل داده و نظارت بر عملکرد تجهیزات را تسهیل کند. پروتکل ارتباطی باید با تجهیزات موجود در پروژه سازگار باشد.
در کاربردهای مرتبط با بهینه‌سازی انرژی، تنظیم سرعت موتور می‌تواند در شرایط مناسب به کاهش مصرف انرژی کمک کند. نتیجه نهایی به نوع تجهیز، الگوی بار و نحوه بهره‌برداری وابسته است و برای هر پروژه باید جداگانه ارزیابی شود.
پروتکل‌های ارتباطی و شبکه صنعتی
اینورتر اشنایدر ATV630D11N4 از Modbus Serial، Ethernet و Modbus TCP پشتیبانی می‌کند. این قابلیت‌ها امکان بررسی روش‌های مختلف ارتباط با تجهیزات سازگار در سامانه اتوماسیون را فراهم می‌کنند.
Modbus Serial برای تبادل اطلاعات از طریق ارتباط سریال میان تجهیزات سازگار به کار می‌رود. تنظیم پارامترهای ارتباطی و سیم‌بندی باید بر اساس دستورالعمل سازنده و ساختار شبکه انجام شود.
Modbus TCP از ارتباط مبتنی بر اترنت برای تبادل داده استفاده می‌کند. در زمان راه‌اندازی شبکه، تنظیم آدرس‌دهی و هماهنگی تنظیمات دستگاه‌های متصل اهمیت دارد.
ارتباط Ethernet می‌تواند برای اتصال درایو به ساختارهای کنترل و نظارت صنعتی استفاده شود. قابلیت‌های دقیق ارتباطی و نحوه پیکربندی باید از مستندات فنی همین مدل بررسی شوند.
در مشخصات این محصول، درگاه RJ45 به‌عنوان پورت ارتباطی ذکر شده است. برای اتصال کابل و انتخاب روش ارتباط، راهنمای ترمینال‌ها و دستورالعمل نصب مدل را مبنا قرار دهید.
در پروژه‌هایی که چند درایو به یک شبکه متصل هستند، مستندسازی آدرس‌ها و پارامترهای ارتباطی می‌تواند عیب‌یابی و نگهداری را ساده‌تر کند. همچنین تغییرات شبکه بهتر است در مستندات پروژه ثبت شوند.
پنل گرافیکی و نرم‌افزار SoMove
پنل گرافیکی درایو برای مشاهده اطلاعات و دسترسی به تنظیمات دستگاه استفاده می‌شود. آشنایی با منوها و پارامترهای اصلی می‌تواند روند بررسی وضعیت و راه‌اندازی را ساده‌تر کند.
پیش از تغییر پارامترها، کاربرد موتور و مشخصات سیستم را بررسی کنید. تنظیمات باید متناسب با نیاز واقعی تجهیز و راهنمای فنی سازنده باشند.
نرم‌افزار SoMove برای پیکربندی و کار با محصولات سازگار اشنایدر استفاده می‌شود. نسخه نرم‌افزار و میزان سازگاری آن با مدل دستگاه باید پیش از استفاده بررسی شود.
در صورت پشتیبانی مدل و نسخه نرم‌افزار، تهیه نسخه پشتیبان از تنظیمات می‌تواند هنگام سرویس یا جایگزینی تجهیزات مفید باشد. فایل‌های پشتیبان را با کد فنی و مشخصات دستگاه ثبت کنید.
هنگام عیب‌یابی، کد خطا و وضعیت عملکرد درایو را پیش از تغییر تنظیمات یادداشت کنید. این کار به بررسی مرحله‌به‌مرحله علت خطا و جلوگیری از تغییرات غیرضروری کمک می‌کند.
سیستم خنک‌کننده، فیلتر EMC و درجه حفاظت
این مدل دارای سیستم خنک‌کننده فن است. گردش هوای مناسب در اطراف درایو برای دفع حرارت اهمیت دارد؛ بنابراین مسیرهای تهویه نباید مسدود شوند و فاصله‌های نصب پیشنهادی سازنده باید رعایت شوند.
وجود فیلتر EMC در مشخصات اینورتر به مدیریت تداخلات الکترومغناطیسی کمک می‌کند. با این حال، کیفیت سیم‌بندی، اتصال زمین و مسیر عبور کابل‌ها نیز در عملکرد مناسب سیستم مؤثر هستند.
برای کاهش مشکلات ناشی از نویز، کابل‌های قدرت و کنترل را مطابق دستورالعمل سازنده مسیریابی کنید. روش اتصال شیلد کابل و اجرای اتصال زمین باید بر اساس الزامات فنی پروژه انجام شود.
درجه حفاظت اعلام‌شده برای ATV630D11N4 برابر IP21 است. این درجه حفاظت به‌تنهایی به معنای مناسب بودن دستگاه برای محیط‌های دارای رطوبت یا گردوغبار زیاد نیست؛ شرایط محل نصب باید به‌طور جداگانه ارزیابی شود.
وزن اعلام‌شده دستگاه ۷.۷۰ کیلوگرم است. در زمان طراحی تابلو یا پایه نصب، فضای لازم برای دسترسی به اتصالات، تهویه و عملیات سرویس را نیز در نظر بگیرید.
ابعاد ارائه‌شده برای این مدل ۲۳۳ × ۱۷۱ × ۴۰۹ میلی‌متر است. پیش از ساخت تابلو برق، ابعاد و جهت نصب را با نقشه رسمی سازنده تطبیق دهید تا فضای کافی برای نصب و کابل‌کشی در نظر گرفته شود.
نکات مهم قبل از خرید اینورتر ATV630D11N4
در مرحله نخست، مشخصات پلاک موتور و شرایط واقعی کار را بررسی کنید. توان، جریان، نوع موتور و گشتاور موردنیاز در انتخاب ظرفیت مناسب درایو نقش دارند.
نوع کاربرد را مشخص کنید؛ زیرا توان اعلام‌شده در کاربرد سبک و سنگین یکسان نیست. در این مدل، توان کاربرد سبک ۱۱ کیلووات و توان کاربرد سنگین ۷.۵ کیلووات است.
شرایط راه‌اندازی، مدت زمان کارکرد، دفعات تغییر سرعت و تغییرات بار را ارزیابی کنید. این اطلاعات به انتخاب دقیق‌تر و تنظیم صحیح پارامترهای درایو کمک می‌کنند.
ولتاژ ورودی موردنیاز را با شبکه برق محل نصب و مستندات رسمی محصول تطبیق دهید. مقدار دقیق ولتاژ ورودی در اطلاعات ارائه‌شده در این صفحه درج نشده است و باید از دیتاشیت سازنده تأیید شود.
اگر اتصال به PLC یا سیستم مانیتورینگ موردنیاز است، پروتکل ارتباطی، ساختار شبکه و الزامات پیکربندی را پیش از خرید مشخص کنید. وجود قابلیت ارتباطی در محصول به معنی بی‌نیازی از تنظیمات شبکه نیست.
در طراحی تابلو برق، شرایط تهویه، حفاظت‌های الکتریکی، فضای نصب و دسترسی برای سرویس را در نظر بگیرید. انتخاب تجهیزات جانبی نیز باید بر اساس راهنمای رسمی سازنده انجام شود.
هنگام سفارش، کد فنی کامل ATV630D11N4 را با مشخصات محصول تطبیق دهید. بررسی کد فنی از اشتباه در انتخاب مدل و تفاوت‌های احتمالی میان محصولات جلوگیری می‌کند.
تفاوت کاربرد سبک و کاربرد سنگین
ظرفیت قابل استفاده یک درایو به شرایط بار و نوع کاربرد وابسته است. به همین دلیل، در انتخاب اینورتر باید مشخصات کاربرد سبک و سنگین مطابق تعریف سازنده بررسی شوند.
در ATV630D11N4 توان کاربرد سبک ۱۱ کیلووات و توان کاربرد سنگین ۷.۵ کیلووات اعلام شده است. انتخاب مناسب به جریان موتور، گشتاور موردنیاز و شرایط واقعی بهره‌برداری بستگی دارد.
اگر تجهیز در زمان راه‌اندازی یا حین کار به گشتاور بالایی نیاز دارد، انتخاب درایو باید با دقت بیشتری انجام شود. اطلاعات موتور و جدول انتخاب سازنده در این مرحله اهمیت دارند.
ظرفیت نامتناسب با بار ممکن است عملکرد سیستم را محدود کند یا موجب بروز خطا در شرایط کاری شود. در نتیجه، بررسی فنی پیش از خرید به انتخاب مناسب‌تر کمک می‌کند.
اطلاعات این صفحه بر اساس مشخصات ارائه‌شده برای ATV630D11N4 تنظیم شده است. پیش از خرید نهایی، دیتاشیت رسمی اشنایدر، جریان نامی، ولتاژ ورودی، ابعاد نصب و شرایط کاربرد را بررسی کنید. در صورت وجود اختلاف، مستندات رسمی سازنده برای همان کد فنی ملاک قرار می‌گیرند.
قیمت و خرید اینورتر اشنایدر ATV630D11N4
برای خرید اینورتر اشنایدر ATV630D11N4، تنها قیمت را معیار انتخاب قرار ندهید. اصالت کالا، تطابق کد فنی، شرایط گارانتی و امکان دریافت پشتیبانی فنی نیز در انتخاب محصول اهمیت دارند.
قیمت درایو ممکن است با توجه به شرایط بازار، موجودی و وضعیت تأمین تغییر کند. برای استعلام دقیق، کد فنی کامل و مشخصات موتور موردنظر را مبنای بررسی قرار دهید.
اگر میان چند مدل از سری Altivar 630 مردد هستید، اطلاعات پلاک موتور، نوع کاربرد و نیازهای ارتباطی سیستم را آماده کنید. این اطلاعات به بررسی سازگاری مدل با پروژه کمک می‌کنند.
پیش از نهایی کردن سفارش، مشخصات فنی، شرایط نصب و نیازهای کنترلی مجموعه را با اطلاعات رسمی محصول تطبیق دهید. این بررسی می‌تواند از انتخاب مدل نامتناسب با شرایط کاری جلوگیری کند.
خرید درایو اشنایدر ATV630D11N4 از برق موشن
اینورتر سه فاز اشنایدر ATV630D11N4 با توان ۱۱ کیلووات در کاربرد سبک و ۷.۵ کیلووات در کاربرد سنگین، به فن خنک‌کننده، فیلتر EMC، پنل گرافیکی و قابلیت‌های ارتباطی صنعتی مجهز است.
برای انتخاب صحیح این درایو، نوع موتور، شرایط بار، نیازهای شبکه و الزامات نصب را بررسی کنید تا محصول متناسب با نیاز واقعی سیستم انتخاب شود.
اگر برای خرید یا تعمیر تجهیزات اتوماسیون صنعتی به دنبال محصولات برند اشنایدر الکتریک هستید، برق موشن با ارائه خدمات فروش، مشاوره فنی و تعمیرات تخصصی درایو، در کنار شماست. برای آشنایی بیشتر با خدمات و محصولات این برند می‌توانید از لینک‌های زیر استفاده کنید.
برای انتخاب مدل مناسب اینورتر، اطلاع از قیمت و دریافت مشاوره فنی، با کارشناسان برق موشن تماس بگیرید تا متناسب با توان موتور و شرایط کاری پروژه، راهنمایی لازم را دریافت کنید.
