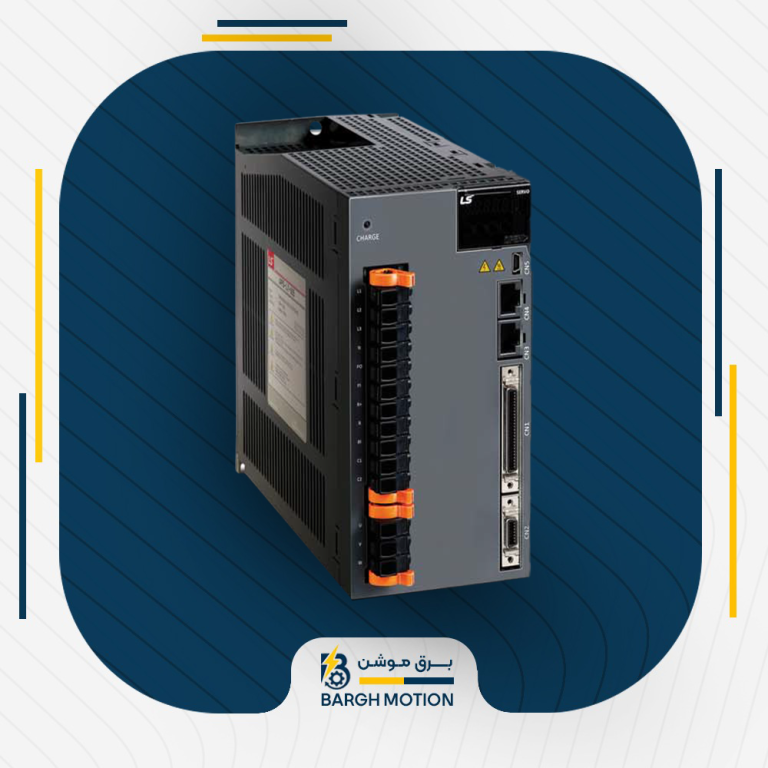

دانلود منوال سروو LS Electric
سرووهای LS Electric محصول شرکت کرهای LS، یکی از برندهای شناختهشده در حوزه کنترل حرکت و اتوماسیون صنعتی هستند. این سرووها با قابلیت کنترل دقیق موقعیت، سرعت و گشتاور، در انواع ماشینآلات صنعتی، خطوط تولید، تجهیزات چندمحوره و سیستمهای اتوماسیون مورد استفاده قرار میگیرند.
سرووهای LS در سریهای مختلفی مانند L7C، L7P و L7NH عرضه میشوند و هر سری با توجه به نوع کنترل، توان و شبکه ارتباطی، برای کاربردهای متفاوتی مورد استفاده قرار میگیرد. مجموعه برق موشن خدمات فروش، مشاوره و پشتیبانی فنی سرووهای LS را ارائه میدهد.
راهاندازی سروو LS
1 راهاندازی با Pulse Train
یکی از سادهترین روشهای راهاندازی سرووهای LS استفاده از خروجی پالس پرسرعت PLC است. سریهای L7C و L7P میتوانند در پروژههایی که PLC دارای خروجی PTO است مورد استفاده قرار گیرند.
- Siemens S7-1200
- Delta PLC
- Mitsubishi FX3U و FX5U
- LS Electric
- Omron
- FATEK
در این روش سیگنالهایی مانند Pulse، Direction، Servo ON و Alarm Reset برای کنترل و راهاندازی سروو مورد استفاده قرار میگیرند.
2 راهاندازی شبکهای و Motion Control
در پروژههای چندمحوره و ماشینآلاتی که نیاز به هماهنگی دقیق محورهای حرکتی دارند، استفاده از شبکههای صنعتی اهمیت زیادی دارد. سری L7NH برای کاربردهای مبتنی بر EtherCAT طراحی شده و میتواند در کنار PLC یا Motion Controller دارای EtherCAT Master استفاده شود.
- LS Electric
- Beckhoff
- Omron
- Schneider Electric
کاربردهای صنعتی سروو LS
- صنایع خودروسازی: کنترل نوار نقاله، پرس و ماشینآلات مونتاژ
- CNC: کنترل دقیق حرکت و موقعیت محورهای دستگاه
- صنایع غذایی و بستهبندی: کنترل سرعت و موقعیت تجهیزات
- نساجی: کنترل دقیق حرکت و هماهنگی محورهای مختلف
- رباتیک: کنترل موقعیت، سرعت و حرکت نرم
- ماشینابزار: کنترل دقیق موقعیت و سرعت موتورهای سروو
مزایای سروو موتورهای LS
- دقت مناسب در کنترل موقعیت و سرعت
- پاسخدهی سریع و عملکرد پایدار
- راهاندازی و تنظیمات ساده
- پشتیبانی از شبکههای صنعتی در مدلهای مختلف
- کاهش تنشهای مکانیکی با کنترل نرم حرکت
- تنوع مدل برای کاربردهای مختلف صنعتی
- قیمت رقابتی نسبت به بسیاری از برندهای اروپایی
سریهای اصلی سروو LS
سروو LS سری L7C
سری L7C یکی از گزینههای اقتصادی سروو LS است که برای کاربردهای ساده Position و Speed طراحی شده است. این سری برای ماشینآلات کوچک و پروژههایی که از کنترل Pulse Train استفاده میکنند، گزینهای مناسب محسوب میشود.
- توانهای متداول از 100 وات تا 1 کیلووات
- کنترل با Pulse Train
- مناسب برای ماشینآلات کوچک
- راهاندازی ساده
- مناسب برای PLCهای دارای خروجی PTO
سروو LS سری L7P
سری L7P نسل پیشرفتهتر سرووهای LS است و امکانات بیشتری برای کنترل Position، Speed و Torque در اختیار کاربر قرار میدهد.
- انکودر Absolute با رزولوشن 19 بیت
- Auto Tuning
- کنترل Position، Speed و Torque
- Index داخلی تا 64 حرکت
- توان تا 7.5 کیلووات
- پشتیبانی از Modbus و Pulse Control
سروو LS سری L7NH
سری L7NH برای پروژههایی طراحی شده است که به ارتباط شبکهای و کنترل Motion چندمحوره نیاز دارند. استفاده از EtherCAT امکان هماهنگی دقیق چندین محور را فراهم میکند.
- پشتیبانی از EtherCAT
- مناسب برای ماشینآلات چندمحوره
- مناسب برای CNC و رباتیک
- پشتیبانی از CiA402
- زمان سیکل EtherCAT تا 250 میکروثانیه
- توان تا 15 کیلووات، بسته به مدل و ولتاژ
- پشتیبانی از STO در مدلهای مربوطه
جدول مقایسه سرووهای LS
| سری سروو | نوع کنترل | ارتباط | توان | کاربرد اصلی |
|---|---|---|---|---|
| L7C | Position / Speed | Pulse Train | 100W تا 1kW | ماشینآلات کوچک و کاربردهای اقتصادی |
| L7P | Position / Speed / Torque | Pulse / Modbus | 100W تا 7.5kW | ماشینآلات صنعتی و کاربردهای عمومی |
| L7NH | Motion Control | EtherCAT | 100W تا 15kW | ماشینآلات چندمحوره، CNC و رباتیک |
راهنمای انتخاب سروو LS
انتخاب سروو مناسب باید بر اساس نوع کاربرد، توان موتور، روش کنترل، تعداد محورهای موردنیاز و شبکه ارتباطی انجام شود.
- برای پروژههای ساده و اقتصادی: L7C
- برای کاربردهای عمومی و صنعتی با امکانات بیشتر: L7P
- برای Motion Control و ماشینآلات چندمحوره: L7NH
نکات مهم در انتخاب سروو LS
پیش از انتخاب سروو LS باید توان و جریان موتور، نوع انکودر، روش فرمان، تعداد محور، نوع شبکه و مشخصات PLC یا Motion Controller بررسی شود.
همچنین باید ظرفیت سروو درایو، مشخصات سروو موتور، نوع بار، سرعت موردنیاز، دقت موقعیتیابی و شرایط کاری ماشین در نظر گرفته شود. انتخاب صحیح سروو و موتور باید بر اساس کد فنی کامل محصول انجام شود.
دانلود منوال و کاتالوگ سروو LS
برای مشاهده مشخصات فنی، پارامترها، سیمبندی، روش راهاندازی، تنظیمات شبکه و اطلاعات کامل سرووهای LS، میتوانید منوال و کاتالوگ مدل موردنظر را دریافت کنید.
منوال SERVO LS سری L7C
منوال SERVO LS سری L7NH
منوال SERVO LS سری L7P
جهت خرید و تعمیرات SERVO LS میتوانید با همکاران ما در شرکت برق موشن در ارتباط باشید.
