منوال و کاتالوگ فارسی اینورتر اشنایدر ATV312
راهنمای فارسی درایو ATV312
اینورتر اشنایدر ATV312
اینورتر اشنایدر ATV312 یکی از محبوبترین محصولات خانواده Altivar شرکت Schneider Electric است که برای کنترل دور موتورهای آسنکرون سهفاز در کاربردهای صنعتی طراحی شده است. این سری به دلیل کیفیت ساخت بالا، قابلیت اطمینان، راهاندازی آسان و امکانات کنترلی متنوع، سالها در کارخانهها، خطوط تولید و ماشینآلات صنعتی مورد استفاده قرار گرفته و همچنان یکی از پرتقاضاترین اینورترهای اشنایدر در بازار ایران محسوب میشود. اینورتر ATV312 برای کاربردهایی مانند نوار نقاله، دستگاههای بستهبندی، ماشینآلات صنایع غذایی، نساجی، چوب، فن، پمپ، کمپرسور و بسیاری از تجهیزات صنعتی گزینهای مناسب و اقتصادی به شمار میرود.
یکی از مهمترین ویژگیهای Schneider ATV312، پشتیبانی از روشهای مختلف کنترل موتور شامل V/F و Sensorless Vector Control (SVC) است که باعث میشود موتور در سرعتهای پایین نیز گشتاور مناسبی تولید کند. همچنین این سری دارای قابلیت Auto Tuning، کنترل PID، چندین سرعت از پیش تعیینشده، حفاظتهای کامل موتور و امکان تنظیم پارامترهای متنوع برای انواع کاربردهای صنعتی است. این امکانات باعث افزایش راندمان سیستم، کاهش مصرف انرژی و افزایش طول عمر تجهیزات میشوند.
اینورتر ATV312 به صورت استاندارد از ارتباط Modbus RTU و CANopen پشتیبانی میکند و با استفاده از کارتهای توسعه، قابلیت اتصال به شبکههایی مانند Profibus DP و DeviceNet را نیز دارد. این ویژگی، استفاده از آن را در سیستمهای اتوماسیون صنعتی و ارتباط با PLC بسیار ساده کرده است. علاوه بر این، وجود ورودیها و خروجیهای دیجیتال و آنالوگ متعدد، امکان کنترل انعطافپذیر دستگاه را برای ماشینسازان فراهم میکند.
شرکت Schneider Electric در طراحی سری ATV312 توجه ویژهای به دوام و قابلیت اطمینان داشته است. بردهای الکترونیکی مقاوم، عملکرد پایدار در شرایط صنعتی و حفاظت در برابر اضافه جریان، اضافه ولتاژ، افت ولتاژ، افزایش دما، اتصال کوتاه و اضافه بار از جمله ویژگیهایی هستند که این اینورتر را به انتخابی مطمئن برای صنایع مختلف تبدیل کردهاند.
در برق موشن خدمات فروش، مشاوره، راهاندازی، تنظیم پارامترها، عیبیابی و تعمیر تخصصی اینورتر اشنایدر ATV312 توسط کارشناسان مجرب انجام میشود. همچنین در صورت بروز خرابی، برد قدرت، برد کنترل، ماژولهای IGBT، منبع تغذیه، مدارهای حفاظتی و سایر بخشهای اینورتر با تجهیزات تخصصی بررسی و تعمیر شده و پس از انجام تست کامل زیر بار، دستگاه با اطمینان کامل به مشتری تحویل داده میشود. هدف ما ارائه خدماتی سریع، تخصصی و مطمئن برای افزایش بهرهوری تجهیزات صنعتی و کاهش زمان توقف خطوط تولید است.

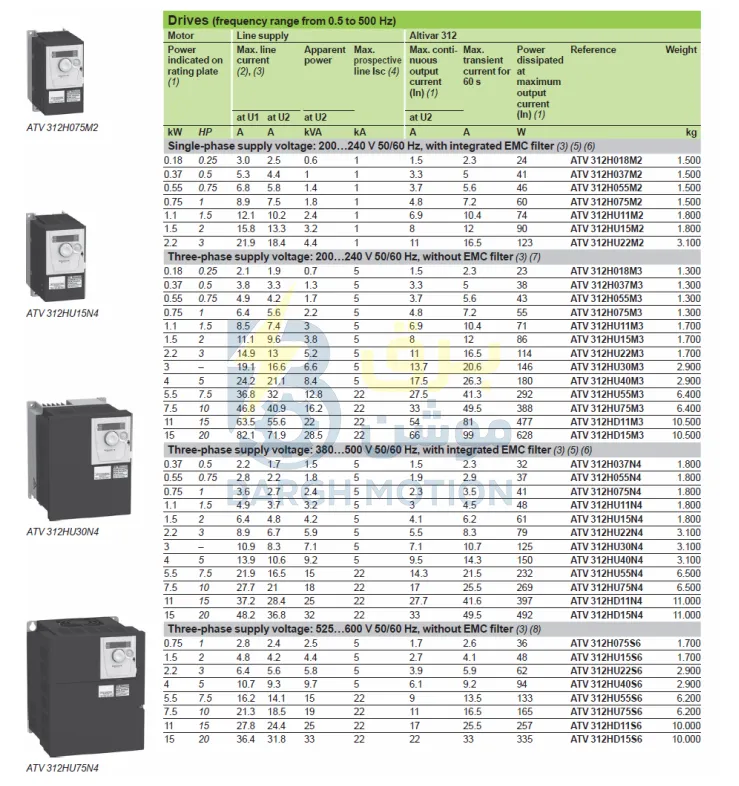

در عکس زیر پارت نامبر اینورتر ATV312 را مشاهده میکنید
اینورتر Schneider Altivar ATV312 در رنج توان نسبتاً گستردهای برای ماشینآلات سبک و متوسط تولید شده است. این سری از 0.18 کیلووات تا 15 کیلووات (در برخی بازارها تا 20 اسب بخار یا حدود 15 کیلووات) عرضه شده و در نسخههای تکفاز 200 تا 240 ولت و سهفاز 200 تا 240 ولت، 380 تا 500 ولت و 525 تا 600 ولت در دسترس بوده است. این تنوع باعث شده ATV312 برای کاربردهایی مانند نوار نقاله، ماشینآلات بستهبندی، صنایع غذایی، نساجی، فن، پمپ، کمپرسور و سایر ماشینآلات صنعتی انتخابی مناسب باشد.

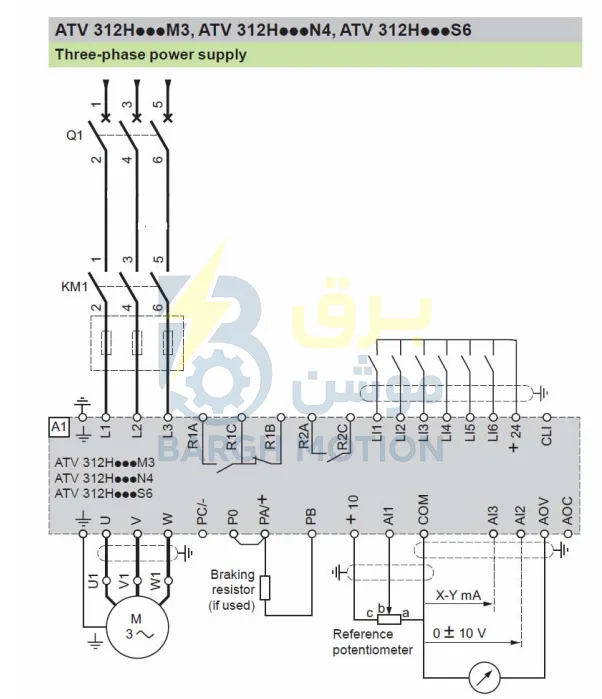

در تصویر زیر نحوه سیم کشی اینورتر اشنایدر ATV312 را مشاهده میکنیددرایو ATV312 در دو مدلALTIVAR 312 تک فاز و ALTIVAR 312 سه فاز عرضه میشود.

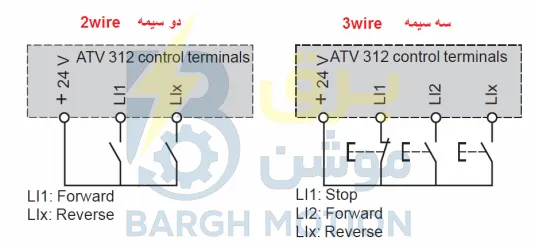

سیستم کنترل دو سیمهATV312 (Two-Wire Control)
این روش رایجترین حالت برای راهاندازی درایوهای ATV312 است و در اکثر منوال فارسی به عنوان روش پیشفرض معرفی میشود.
- مفهوم: در این سیستم، فرمان شروع به کار و توقفATV312، از طریق وضعیت یک یا دو کانکتور (مانند کلیدهای روشن/خاموش) انجام میشود.
- نحوه کار در ATV312: شما یک ورودی دیجیتال (مثلاً DI1) را به ترمینالهای مربوطه متصل میکنید. وقتی کلید بسته باشد (حالت ON)، درایوATV312 روشن میماند و وقتی کلید باز شود (حالت OFF)، درایو متوقف میشود.
- کاربرد: برای سیستمهایی که از کلیدهای معمولی یا سوئیچهای تعویض حالت استفاده میکنند، این روش ایدهآلترین گزینه است.
۲. سیستم کنترل سه سیمه ATV312(Three-Wire Control)
این سیستم برای کاربرانی است که میخواهند از کلیدهای لحظهای (Push Button) استفاده کنند؛ یعنی کلیدی که با فشار دادن بسته میشود و با رها کردن، خود به خود باز میشود.
- مفهوم: در این حالت، شما به دو کلید مجزا نیاز دارید: یکی برای فرمان “شروع” (Start) و دیگری برای فرمان “توقف” (Stop).
- نحوه کار در ATV312: در این حالت، درایو نیاز به یک فرمان لحظهای برای استارت و یک فرمان لحظهای دیگر برای استاپ دارد. تنظیمات این بخش در منوال فارسی اشنایدر، مستلزم تغییر در پارامترهای ورودی دیجیتال (Digital Inputs) است تا درایو بتواند وضعیت “حافظهای” فرمان را تشخیص دهد.
- کاربرد: این روش در تابلوهای برق کلاسیک که از دکمههای فشاری استفاده میکنند، بسیار محبوب است و در هر راهنمای فارسی تخصصی، نحوه تنظیم پارامترهای مربوط به آن در ATV312 ذکر شده است.
| منو / پارامتر | توضیح عملکرد | مقادیر و تنظیمات |
|---|---|---|
| LAC |
تعیین مرجع فرمان، مرجع سرعت و سطح دسترسی به پارامترها | |
| 1L: دسترسی معمولی | 2L/3L: دسترسی بالا | ||
| FR1 | مرجع سرعت (سرعت درایو از کجا تأمین شود؟) |
1AI: ورودی آنالوگ ۱ LCC: پانل کنترل از راه دور UpdH: کلید چرخان روی خود درایو |
| CHCF | ترکیب مرجع فرمان و سرعت (یکپارچه یا مجزا؟) |
SIM: مرجع فرمان و سرعت از یک کانال (یکسان) SEP: مرجع فرمان و سرعت از کانالهای متفاوت (مجزا) |
| CD1 | مرجع فرمان (دستور حرکت و توقف از کجا صادر شود؟) |
tEr: ترمینالهای ورودی دیجیتال Loc: کلیدهای روی خود درایو LCC: پانل کنترل از راه دور ndb: ارتباط Modbus |
