منوال و کاتالوگ فارسی اینورتر اشنایدر ATV12
راهنمای فارسی درایو ATV12
اینورتر اشنایدر مدل ATV12 (Altivar 12) یکی از پرکاربردترین درایوهای فرکانس متغیر در صنعت برای کنترل الکتروموتورهای سه فاز آسنکرون با توان پایین (از 0.18 تا 4 کیلووات) است. بسیاری از مهندسان برای راهاندازی سریع تجهیزات خود به دنبال یک راهنمای فارسی جامع هستند تا بتوانند به سادگی تنظیمات پارامترها را انجام دهند.
بسیاری از کاربران هنگام مواجهه با درایوهای اشنایدر، به دلیل پیچیدگیهای تنظیمات اولیه، نیاز به یک منوال فارسی دارند. سری ATV12 به دلیل ابعاد بسیار کوچک، نصب آسان و کارایی بالا در ماشینآلات صنعتی (مانند فنها، پمپها و نوار نقالهها) شناخته شده است. با مطالعه منوال ATV 12 دقیق، میتوانید طول عمر دستگاه را افزایش داده و از آسیبهای احتمالی به بخش قدرت جلوگیری کنید.
ویژگیهای کلیدی درایو ATV12
- سادگی در تنظیمات: این درایو طوری طراحی شده که بدون نیاز به دانش تخصصی پیچیده، با یک منوال فارسی استاندارد قابل برنامهریزی است.
- حفاظت کامل: شامل حفاظتهای جریان، دما و ولتاژ که در هر راهنمای ATV12 معتبر، جزئیات آن ذکر شده است.
- قابلیت اطمینان: ساختار مستحکم اشنایدر باعث شده تا این درایو در محیطهای صنعتی سخت به راحتی کار کند.
بررسی بردها و پلاک (ATV12 Internal Boards & Hardware)
اینورتر اشنایدر سری ATV12 از دو بخش اصلی تشکیل شده است که در هر راهنمای فارسی نصب، بر تفکیک آنها تأکید میشود:
- برد قدرت (Power Board): این بخش شامل پل دیود، خازنهای لینک DC و ماژولهای IGBT است. اگر در حین کار با خطای OCF یا SCF مواجه شدید، طبق آنچه در منوال فارسی ذکر شده، احتمال آسیب به این برد وجود دارد.
- برد کنترل (Control Board): این برد مغز متفکر دستگاه است که پردازش پارامترها و دستورات را انجام میدهد. در صورت بروز خطاهای ارتباطی یا حافظه، بررسی این برد الزامی است.
- نکته فنی : دقت کنید که در هنگام باز کردن دستگاه برای تعمیر، به دلیل وجود لایه محافظ (Conformal Coating) روی بردها، باید از ابزارهای مخصوص استفاده شود تا آسیب به قطعات کوچک وارد نشود.
۲. راهنمای نصب فیزیکی ( ATV 12 Installation Guide)
نصب صحیح، اولین قدم در جلوگیری از خرابیهای زودرس است. طبق دستورالعملهای موجود در راهنمای فارسی ATV12 نصب، رعایت نکات زیر حیاتی است:
- فضای تهویه: به دلیل کوچک بودن ابعاد ATV12، گرمای تولید شده در حین کار زیاد است. حتماً طبق مقادیر ذکر شده در منوال فارسی، فضای خالی کافی (بالا و پایین دستگاه) را برای گردش هوا در تابلو برق در نظر بگیرید.
- نصب روی ریل یا سطح صاف: این درایوها هم قابلیت نصب روی DIN Rail را دارند و هم روی سطح صاف. توجه به جهت نصب (عمودی یا افقی) برای مدیریت حرارت، در هر راهنمای فارسی معتبر تأکید شده است.
- کابلکشی: کابلهای قدرت و کابلهای فرمان (Control) را از هم جدا کنید. ترکیب شدن آنها باعث ایجاد نویز در فرمانهای سرعت میشود
۳. کار با کیپد و رابط کاربری (Keypad & Interface)
کیپد ATV12، پل ارتباطی شما با درایو است. با مطالعه یک منوال فارسی، شما میتوانید به راحتی از دکمهها استفاده کنید:
- دکمههای کنترلی: دکمههای
Enterبرای تایید،ESCبرای بازگشت و جهتنماها برای پیمایش در منوها. - نمایشگر (Display): نمایشگر این درایو ATV12 وضعیتهای لحظهای مثل فرکانس خروجی، جریان مصرفی و کدهای خطا را نشان میدهد.
- تنظیمات از طریق کیپد: اگر درایوATV12 شما دارای کیپد جداشونده باشد، میتوانید تنظیمات را ابتدا در محیط خارج از تابلو انجام داده و سپس آن را نصب کنید. این قابلیت در راهنمای فارسی راهاندازی سریع، یکی از مزایای بزرگ این مدل است.

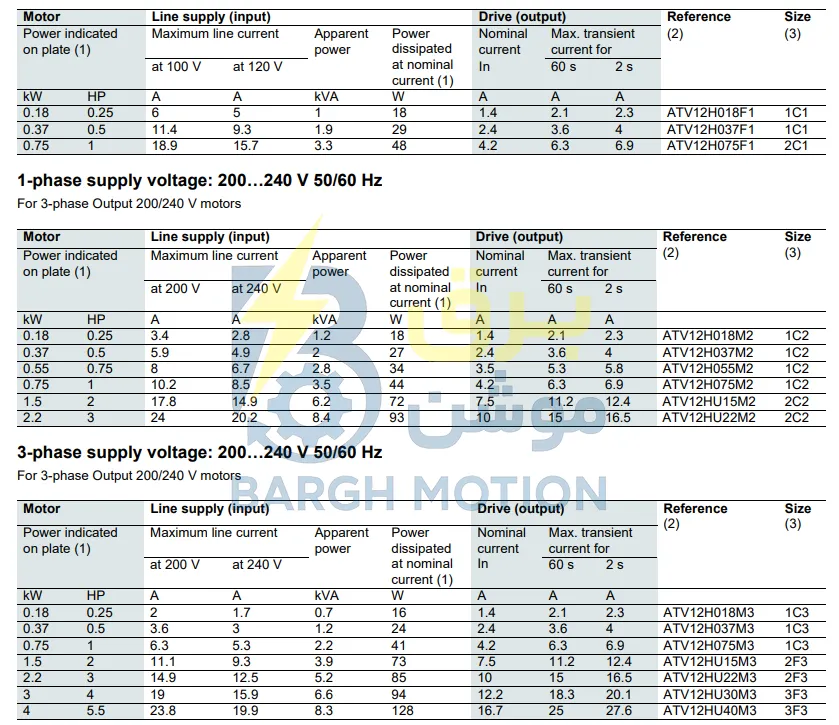

در عکس زیر پارت نامبر اینورتر ATV12 را مشاهده میکنید

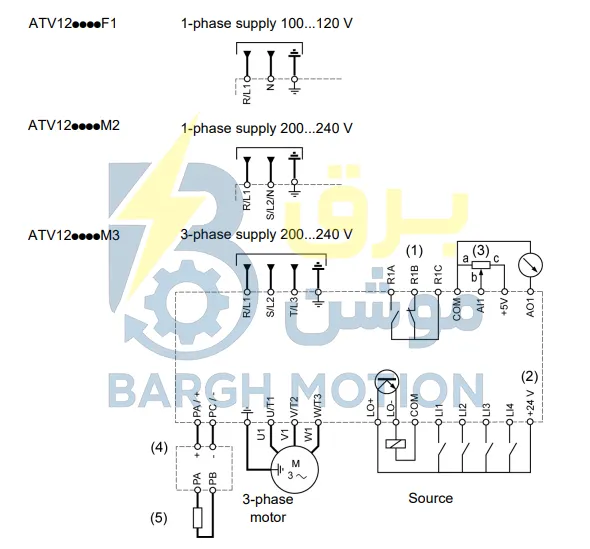

در تصویر زیر نحوه سیم کشی اینورتر اشنایدر ATV12 را مشاهده میکنیددرایو ATV12 در دو مدلALTIVAR 12 تک فاز و ALTIVAR 12 سه فاز عرضه میشود.
سیستم کنترل دو سیمه (Two-Wire Control)
این روش رایجترین حالت برای راهاندازی درایوهای ATV12 است و در اکثر منوال فارسی به عنوان روش پیشفرض معرفی میشود.
- مفهوم: در این سیستم، فرمان شروع به کار و توقف، از طریق وضعیت یک یا دو کانکتور (مانند کلیدهای روشن/خاموش) انجام میشود.
- نحوه کار در ATV12: شما یک ورودی دیجیتال (مثلاً DI1) را به ترمینالهای مربوطه متصل میکنید. وقتی کلید بسته باشد (حالت ON)، درایو روشن میماند و وقتی کلید باز شود (حالت OFF)، درایو متوقف میشود.
- کاربرد: برای سیستمهایی که از کلیدهای معمولی یا سوئیچهای تعویض حالت استفاده میکنند، این روش بر اساس راهنمای فارسی نصب، ایدهآلترین گزینه است.
۲. سیستم کنترل سه سیمه (Three-Wire Control)
این سیستم برای کاربرانی است که میخواهند از کلیدهای لحظهای (Push Button) استفاده کنند؛ یعنی کلیدی که با فشار دادن بسته میشود و با رها کردن، خود به خود باز میشود.
- مفهوم: در این حالت، شما به دو کلید مجزا نیاز دارید: یکی برای فرمان “شروع” (Start) و دیگری برای فرمان “توقف” (Stop).
- نحوه کار در ATV12: در این حالت، درایو نیاز به یک فرمان لحظهای برای استارت و یک فرمان لحظهای دیگر برای استاپ دارد. تنظیمات این بخش در منوال فارسی اشنایدر، مستلزم تغییر در پارامترهای ورودی دیجیتال (Digital Inputs) است تا درایو بتواند وضعیت “حافظهای” فرمان را تشخیص دهد.
- کاربرد: این روش در تابلوهای برق کلاسیک که از دکمههای فشاری استفاده میکنند، بسیار محبوب است و در هر راهنمای فارسی تخصصی، نحوه تنظیم پارامترهای مربوط به آن در ATV12 ذکر شده است.
| منو / پارامتر | توضیح عملکرد | مقادیر و تنظیمات |
|---|---|---|
| LAC |
تعیین مرجع فرمان، مرجع سرعت و سطح دسترسی به پارامترها | |
| 1L: دسترسی معمولی | 2L/3L: دسترسی بالا | ||
| FR1 | مرجع سرعت (سرعت درایو از کجا تأمین شود؟) |
1AI: ورودی آنالوگ ۱ LCC: پانل کنترل از راه دور UpdH: کلید چرخان روی خود درایو |
| CHCF | ترکیب مرجع فرمان و سرعت (یکپارچه یا مجزا؟) |
SIM: مرجع فرمان و سرعت از یک کانال (یکسان) SEP: مرجع فرمان و سرعت از کانالهای متفاوت (مجزا) |
| CD1 | مرجع فرمان (دستور حرکت و توقف از کجا صادر شود؟) |
tEr: ترمینالهای ورودی دیجیتال Loc: کلیدهای روی خود درایو LCC: پانل کنترل از راه دور ndb: ارتباط Modbus |
