منوال فارسی و کاتالوگ اینورتر GD20
منوال فارسی و تنظیم INVT GD20 MULTI SPEED
مشخصات فنی اینورتر INVT GD20
اینورتر INVT GD20 یک درایو کنترل دور موتور AC با قابلیت کنترل V/F و برداری بدون سنسور (Sensorless Vector Control) است که برای کاربردهای عمومی صنعتی طراحی شده است. این سری در توانهای 0.4 تا 11 کیلووات و در رنجهای ولتاژی تکفاز 220 ولت، سهفاز 220 ولت و سهفاز 380 تا 440 ولت تولید میشود.
GD20 دارای فرکانس خروجی 0 تا 400 هرتز بوده و امکان کنترل دقیق سرعت و گشتاور موتور را فراهم میکند. این درایو در حالت کنترل برداری بدون انکودر، توانایی ایجاد گشتاور راهاندازی بالا تا حدود 150 درصد در فرکانس پایین را دارد.
از قابلیتهای کنترلی اینورتر GD20 میتوان به Auto Tuning موتور، کنترل PID داخلی، PLC داخلی، کنترل چندسرعته، جبران لغزش موتور، عملکرد ادامه کار هنگام قطع لحظهای برق و کنترل گشتاور اشاره کرد.

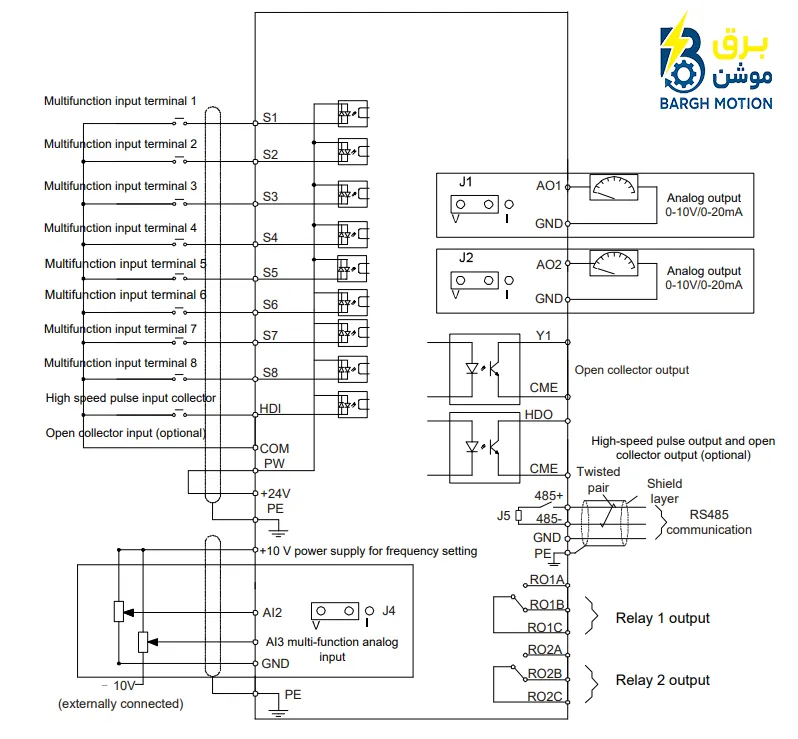

اینورتر GD20 دارای ورودیها و خروجیهای قابل برنامهریزی شامل ورودی دیجیتال، ورودی آنالوگ ولتاژی و جریانی، خروجی دیجیتال، خروجی آنالوگ و خروجی رلهای است. همچنین ارتباط سریال از طریق RS-485 با پروتکل Modbus RTU برای اتصال به PLC، HMI و سیستمهای اتوماسیون صنعتی در نظر گرفته شده است.
این سری دارای حفاظتهای مختلف از جمله اضافه جریان، اضافه ولتاژ، افت ولتاژ، اضافه بار موتور، افزایش دمای درایو، اتصال کوتاه خروجی و خطای فاز ورودی بوده و با درجه حفاظت IP20 برای نصب داخل تابلو برق طراحی شده است.
اینورتر GD20 با طراحی فشرده، کاربری ساده و امکانات مناسب، گزینهای اقتصادی برای کاربردهایی مانند پمپ، فن، نوار نقاله، دستگاههای بستهبندی، ماشینآلات صنعتی عمومی، کمپرسور، میکسر و تجهیزات اتوماسیون سبک محسوب میشود.
تنظیم MULTI SPEED در INVT GD20
برای تنظیم چند سرعته GD20:
پارامتر P00-06 را روی 6 قرار میدهیم.
پارامتر های P05-01 تا P05-8 برای تنظیم ورودی های S1…S8 هستند که به نسبت سیم کشی خود بین عدد 16 تا19 تنظیم میکنید. 16 MULTI SPEED اول و 17 MULTISPEED دوم و 18 MULTISPEED سوم و 19 MULTISPEED چهارم است.
پارامتر P10-02 سرعت صفر , پارامتر P10-04 سرعت اول ,P10-06 سرعت دوم ,P10-08 سرعت سوم و …. به همین صورت تا پارامتر P10-32 قابل تنظیم است که میتوانید با تنظیم باینری ورودی دیجیتال خود تا 15 سرعت را تنظیم نمایید.
از جدول زیر میتوانید پارامتر های مهم اینورتر GD20 را مشاهده کنید.درصورت نیاز به کاتالوگ و منوال تمام اینورتر های اینوت از این لینک اقدام نمایید.
| پارامتر | کاربرد | مقدار |
|---|---|---|
| P00-00 | مد کاری | 1 :VECTOR CONTROL 2 :V/F |
| P00-01 | فرمان استارت | 0: کیپد 1 :ترمینال 2: مدباس |
| P00-03 | حداکثر فرکانس | HZ |
| P00-04 | حد بالای فرکانس | HZ |
| P00-05 | حد پایین فرکانس | HZ |
| P00-06 | محل اول تنظیم فرکانس | 0: کیپد 1: ولوم کیپد 2 : انالوگ ورودی 2 3: انالوگ ورودی 3 4: ورودی HDI 5 ::ورودی PLC 6 چند سرعته 7 :PID 8 :MODBUS |
| P00-07 | محل دوم تنظیم فرکانس | 0 :کیپد 1 :ولوم کیپد 2 : انالوگ ورودی 2 3 :انالوگ ورودی 3 4 :ورودی HDI 5: ورودی PLC 6: چند سرعته 7: PID 8 :MODBUS |
| P00-09 | محل نهایی تنظیم فرکانس | محل اول: 1 محل دوم: 2 جمع محل اول/دوم : 3 تفریق محل اول/دوم : 4 بیشترین محل اول/دوم: 5 کمترین محل اول/دوم :6 |
| P00-11 | ACCELERATION | SECOND |
| P00-12 | DECELERATION | SECOND |
| P00-15 | AUTOTUNE | :0 غیرفعال :1شناسایی کامل :2شناسایی محدود |
| P00-18 | تنظیمات کارخانه ای | 1 :ریست تنظیمات 2 :ریست اطالا عات خطاها :3قفل پارامترها |
| P01-08 | روش استپ | 0 :با شیب تنظیمی :1 Coast |
| P02-01 | توان نامی | KW |
| P02-02 | فرکانس نامی | HZ |
| P02-03 | سرعت نامی | RPM |
| P02-04 | ولتاژ نامی | V |
| P02-05 | جریان نامی | A |
| P02-10 | جریان بی باری | A |
| P05-01-P05-10 | به ترتیب ترمینال های S1 ..S8 | :0 غیرفعال 1 :راستگرد 2 :چپگرد 3 :THREE WIRE 4 :جاگ راستگرد 5 :جاگ چپگرد 6: استپ خلاصی 7: ریست فالت 10 :افزایش سرعت 11 :کاهش سرعت 16 تا 19: سرعت اول تا چهارم 20 :انتخاب شتاب 1 21 :انتخاب شتاب 2 |
| P06-01 | ترمینال Y1 خروجی | 0 :غیرفعال 1:درحال کار راستگرد :2 چپگرد :3 4: جاگ 5: فالت 8 :فرکانس نهایی 9 : فرکانس صفر |
| P06-03 | ترمینال RO1 خروجی | 0 :غیرفعال 1:درحال کار راستگرد :2 چپگرد :3 4 :جاگ 5 : فالت 8 :فرکانس نهایی 9 : فرکانس صفر |
| P06-04 | ترمینال RO2 خروجی | 0 :غیرفعال 1:درحال کار راستگرد :2 چپگرد :3 4: جاگ :5 فالت 8 :فرکانس نهایی 9 : فرکانس صفر |
