مدباس پی ال سی فتک
آموزش مدباس فتک
پروتکل مدباس (Modbus) چیست؟
مدباس یک پروتکل ارتباطی «Master/Slave» (ارباب/برده) یا در نسخههای جدیدتر «Client/Server» است. این پروتکل بسیار ساده، باز (Open Source) و قابل اعتماد است، به همین دلیل در دنیای اتوماسیون صنعتی به یک استاندارد جهانی تبدیل شده است.
نحوه کار: یک دستگاه (Master) پرسش را ارسال میکند و دستگاههای دیگر (Slaves) پاسخ میدهند.
انواع اصلی:
Modbus RTU: بر پایه ارتباط سریال (RS485 یا RS232) است و دادهها به صورت باینری ارسال میشوند (بسیار رایج در تجهیزات فتک).
Modbus TCP/IP: بر پایه شبکه اترنت (Ethernet) است و سرعت بسیار بالاتری دارد.
اگر PLC فتک شما دارای پورت سریال محدود باشد، از کارتهای توسعه (Expansion Modules) استفاده میشود. این کارتها وظیفه مدیریت پروتکل مدباس را بر عهده دارند:
کارتهای RS485/RS232: این کارتها به پورتهای اصلی PLC اضافه میشوند تا اجازه دهند پروتکل Modbus RTU روی خطوط سریال اجرا شود. این کارتها برای اتصال به تجهیزات سنتی و سنسورهای صنعتی بسیار حیاتی هستند.
چند مدل کارت مدباس پی ال سی فتک :

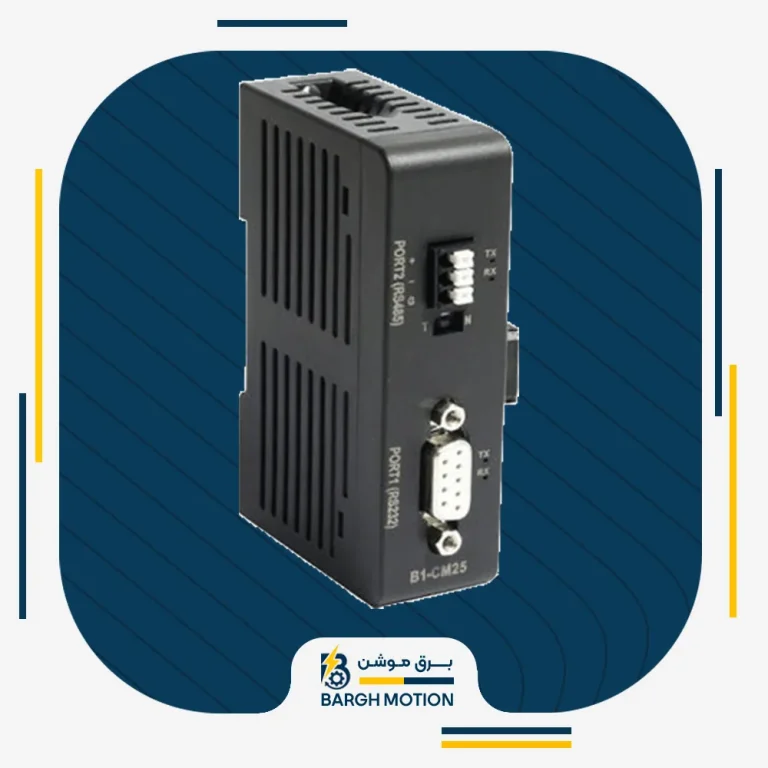

کارت FBs-CM25 ، ماژول گسترش پورت RS485و RS232
کارت FBS-CB5 برای گسترش پورت RS485
کارتFBSCM55 ماژول گسترش پورت RS485 2عدد
چک لیست اجرای مدباس
مرحله اول:
اتصال پی ال سی و اینورتر از طریق مدباس صحیح انجام شود.
اتصال پی ال سی و اینورتر از طریق مدباس صحیح انجام شود.
مرحله دوم:
تنظیم آدرس و مرجع فرمان و فرکانس از سمت درایو و تنظیمات شبکه در نرم افزار پی ال سی.
تنظیم آدرس و مرجع فرمان و فرکانس از سمت درایو و تنظیمات شبکه در نرم افزار پی ال سی.
مرحله سوم:
تنظیمات صحیح در تنظیمات نرم افزاری در پی ال سی مستر.
تنظیمات صحیح در تنظیمات نرم افزاری در پی ال سی مستر.
مرحله چهارم:
آدرس دهی به مدباس و ریختن مقادیر داخل آدرس ها.
آدرس دهی به مدباس و ریختن مقادیر داخل آدرس ها.
مراحل اول شبکه مدباس بین پی ال سی و اینورتر:

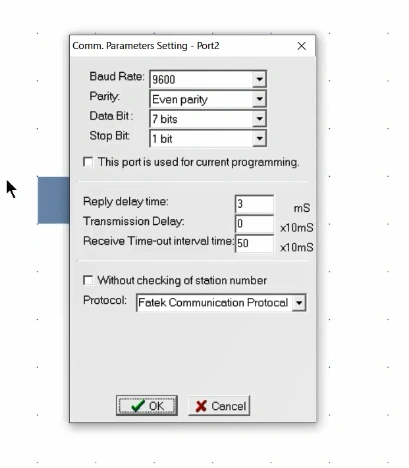

اولین مرحله تنظیم کردن baudrate,station number,parity و تنظیمات مدباس در درایو مربوطه است.در عکس زیر از قسمت port-setting – plc تنظیمات مربوط به پورت را انجام میدهیم.همانطور که در عکس مشاهده میکنید تنظیمات پی ال سی و درایو با این مقدارها انجام شده است.
مرحله دوم:

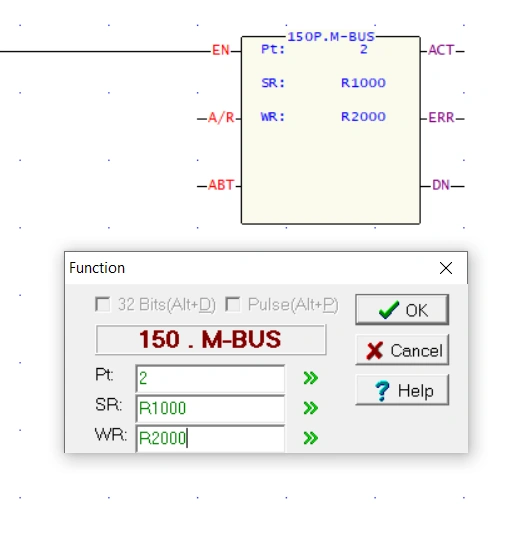

با استفاده از function 150 تنظیمات مستر را در پی ال سی انجام میدهیم.
-پایه PT شماره پورت استفاده شده است.
-پایه SR و WR دو رجیستر اختصاص دهید که جایی استفاده نشده باشد.
مرحله سوم:

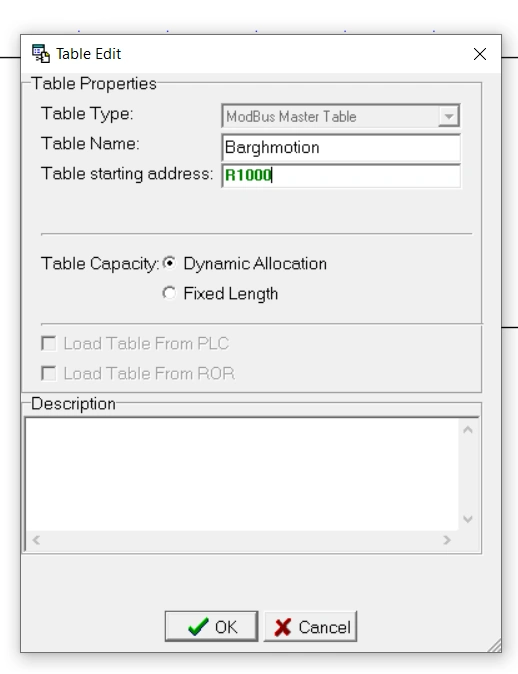

از قسمت TABLE EDIT و قسمت MODBUS MASTER TABLE یک نام انتخاب میکنیم و آدرس را همان آدرس SR وارد میکنیم تا دیتاهایی که قرار است منتقل شود مشخص شوند.
مرحله چهارم:

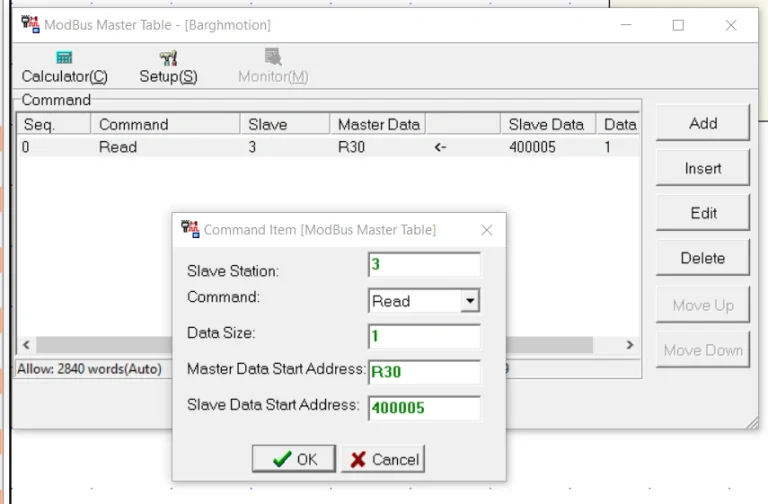

با کلیک روی ADD یک باکس برای ما باز میشود. قسمت اول slave station آدرس استیشن اسلیو ما , دوم command نوع دستور که خواندن یا ریختن داخل اسلیو است , سوم data size حجم دیتای انتقالی که به آدرسی که میدهیم بستگی دارد و قسمت چهارم master data start address آدرسی که در آن مقدار مورد نظر مانند سرعت را میریزیم و در آخر slave data start address آدرس پارامتر درایو که میخواهیم مقدار در آن ریخته شود که از طریق منوال بصورت HEX بدست آوردیم.
حال فقط کافیست مقدار مورد نظر خود را داخل R30 بریزیم تا دستور اجرا شود.مانند ریختن عدد 1 برای فرمان استارت یا ریختن عدد 50 در آدرس فرکانس مدباس اینورتر برای تغییر سرعت.
