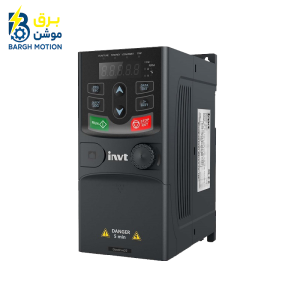

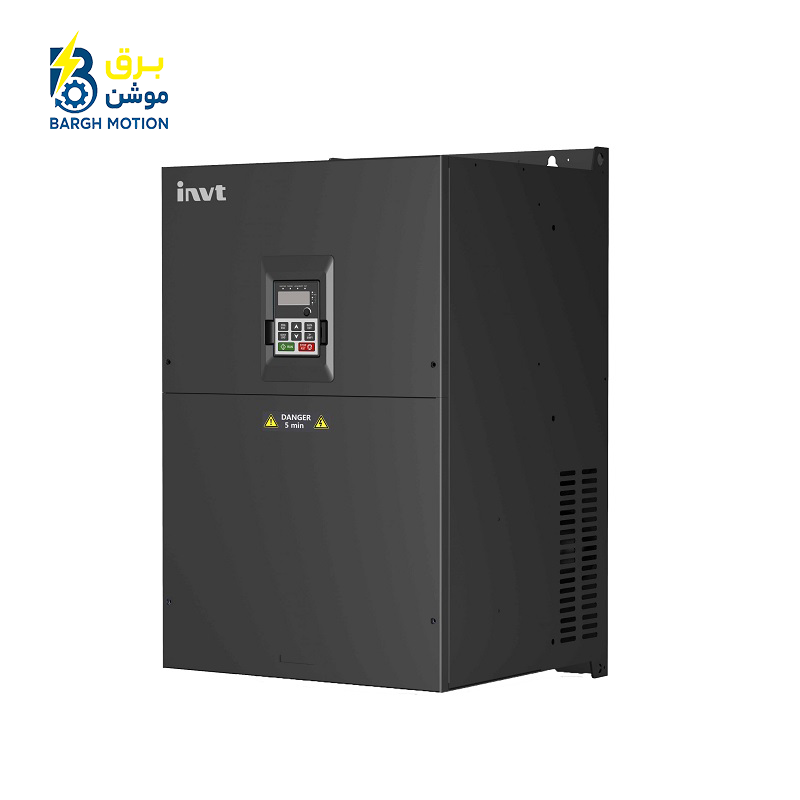

اينورتر سه فاز INVT GD20 توان 110KW

●کد فنی : GD20-110G-4
●توان 110 کیلووات
●ورودی سه فاز 380 ولت
●کنترلر PID داخلی
●پورت ارتباطی RS-485 شبکه Modbus
●ظرفیت اضافه بار : 150٪

ویژگی های محصول

تاریخ ویرایش:

25 Jul 2026

برخی از قیمت‌های داخل سایت بروز نمی‌باشند، لطفا قبل از ثبت سفارش با کارشناسان مجموعه برق موشن تماس حاصل فرمایید

تومان170.950.000 3 %تومان165.000.000

توضیحات
منوال و دیتاشیت

توضیح

راهنمای خرید اینوت INVT GD20

درایو GD20 یا Good Drive 20 اینورتر های کوچک و اقصادی تولید شده برای کاربرد های عمومی با قدرت های پایین و بازار های مصرف کننده اقتصادی تولید شده است. این درایو برخوردار از تکنولوژی V/f control، دارای عملکرد های PID، دارای استپ های سرعت متعدد، ترمز DC، دارای پورت ارتباطی ModBus و از همه مهم تر نیاز به فضای نصب کمتر (۱۵ درصد فضای کمتر نسبت به درایو های مشابه) در اختیار مصرف کنندگان قرار می دهد در ادامه به بررسی اینورتر GD20 از شرکت INVT می پردازیم. شرکت INVT در سال 2002 افتتاح شد که شرکت اینوت یک شرکت چینی با تکنولوژی بسیار بالا و جزو نخستین مرکز مهندسی درایو در کشور چین می باشد. شرکت INVT بر پایه فناوری و گسترش آن، ساخت و تولید، بازاریابی و فروش درایوها با ولتاژ پایین، متوسط و بالا در صنعت درایوهای الکتریکی و کنترل صنعتی ساخته شده است و در حال حاضر جزو بزرگترین تولید کننده درایو AC در کشور چین می باشد. شرکت INVT اینورترهای invt در سری های تکفاز شامل مدل های GD10 و GD20 و سری سه فاز شامل GD10, GD20, GD200L,GD200A, GD270, GD350 برای کاربرد های مختلف و با قابلیت های مختلف در توان های متفاوت در حال تولید می باشد. مهم ترین تولیدات شامل اینورترهای با کاربرد عام، اینورترهای با کاربرد خاص، سرو درایو، یونیت ترمز و درایو با سیستم بازخور می باشد که به طور وسیع به صنایع مختلف تحویل می شود از قبیل مهندسی شهری، ساخت مواد، پلاستیک، سیمان، نفت، مکانیک، صنایع شیمیایی، متالوژی، نساجی، چاپ، ماشین ابزار، معدن و غیره.

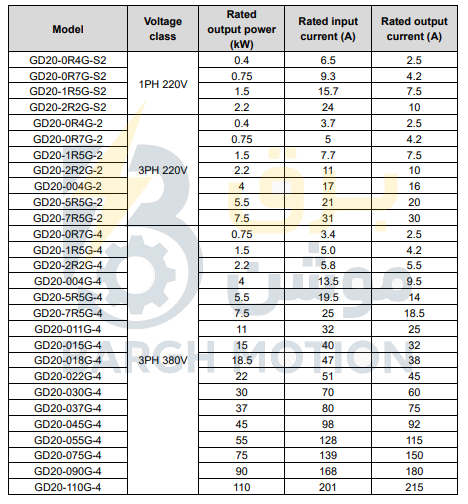

مدل ها و پارامترهای اینورتر invt GD20 :

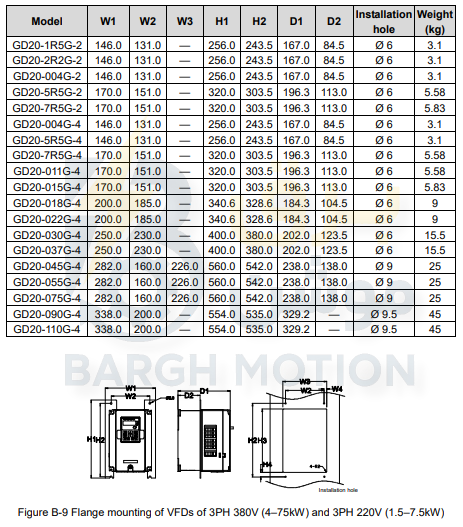

ابعاد نصب اینورتر invt GD20 :

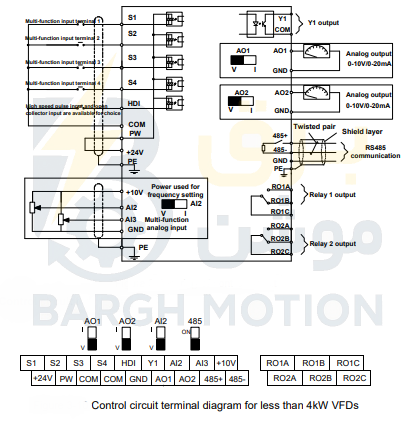

شماتیک فنی ورودی ها و خروجی های فرمان اینورتر GD20 اینوت :

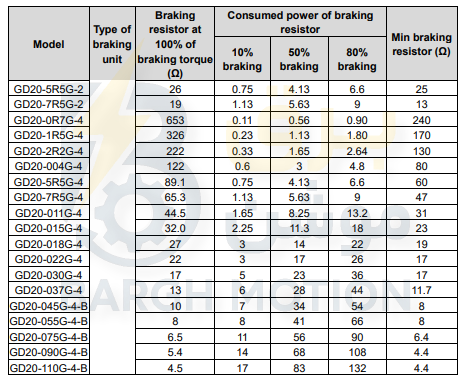

نحوه انتخاب مقاومت ترمز برای درایو GD20 اینوت :

هنگامی که درایو فرکانس متغیر (VFD) مسئول راه‌اندازی باری با اینرسی بالا، سرعت خود را کاهش می‌دهد یا نیاز به کاهش ناگهانی سرعت دارد، موتور در وضعیت تولید انرژی (ژنراتوری) قرار می‌گیرد و انرژی ناشی از بار را به مدار DC درایو منتقل می‌کند؛ این امر موجب افزایش ولتاژ باس (Bus voltage) درایو می‌شود. اگر ولتاژ باس از حد مشخصی فراتر رود، درایو خطای اضافه‎‌ولتاژ (Overvoltage fault) را گزارش می‌کند. برای جلوگیری از بروز این وضعیت، لازم است تجهیزات ترمز (Brake components) را پیکربندی کنید.

مقاومت ترمز می‌تواند گشتاور ترمزگیری درایو (VFD) را افزایش دهد. جدول پیش‌رو، مقادیر مقاومت و توان را برای گشتاور ترمز ۱۰۰٪ و نرخ‌های کارکرد ترمز ۱۰٪، ۵۰٪ و ۸۰٪ مشخص می‌کند. شما می‌توانید سیستم ترمز را متناسب با شرایط واقعی بهره‌برداری انتخاب نمایید.

درایوهای سری Goodrive20 تنها به مقاومت‌های ترمز خارجی نیاز دارند. پایانه‌های PB و (+) برای اتصال مقاومت‌های ترمز در نظر گرفته شده‌اند.

کابل‌های مقاومت ترمز باید از نوع شیلددار باشند.

تمام مقاومت‌ها باید در مکان‌هایی با شرایط خنک‌کاری مناسب نصب شوند.

نرم افزار اینورتر INVT GD20

برای تنظیم، مانیتورینگ و برنامه‌ریزی اینورترهای INVT از نرم‌افزار INVT Workshop استفاده می‌شود. این نرم‌افزار امکان مشاهده و ویرایش پارامترهای اینورتر، مانیتورینگ لحظه‌ای مقادیر، ذخیره و بازیابی تنظیمات، ثبت خطاها (Fault History)، عیب‌یابی و راه‌اندازی سریع انواع اینورترهای INVT از جمله GD20، GD200A، GD350A و GD27 را فراهم می‌کند. اتصال کامپیوتر به اینورتر معمولاً از طریق کابل پروگرام USB به RS485 انجام می‌شود. این کابل به پورت ارتباطی RS485 با پروتکل Modbus RTU متصل شده و امکان تغییر پارامترها، تنظیم فرکانس، پشتیبان‌گیری از تنظیمات و به‌روزرسانی اطلاعات اینورتر را فراهم می‌کند. استفاده از نرم‌افزار INVT Workshop و کابل پروگرام RS485، راه‌اندازی و تنظیم اینورترهای INVT را سریع‌تر، دقیق‌تر و آسان‌تر کرده و نیاز به تنظیم دستی از طریق کیپد را تا حد زیادی کاهش می‌دهد.

چرا خرید درایو های اینوت

اول:
کنترل دقیق سرعت و گشتاور موتور

دوم:
پشتیبانی از انواع شبکه‌های صنعتی مانند Modbus RTU، CANopen، Profibus، Profinet، EtherNet/IP و EtherCAT

سوم:
دارای PID داخلی و PLC داخلی در مدل‌های پیشرفته

چهارم:
راه‌اندازی و تنظیم آسان با نرم‌افزار INVT Workshop
